TKC DN100 PN16 Wafer Vana ile tesisatınızda %100 sızdırmazlık ve yüksek akış verimliliği sağlayın. 4 inç (100 mm) ölçüsünde, 16 bar dayanımlı teknik kelebek vana detayları burada.

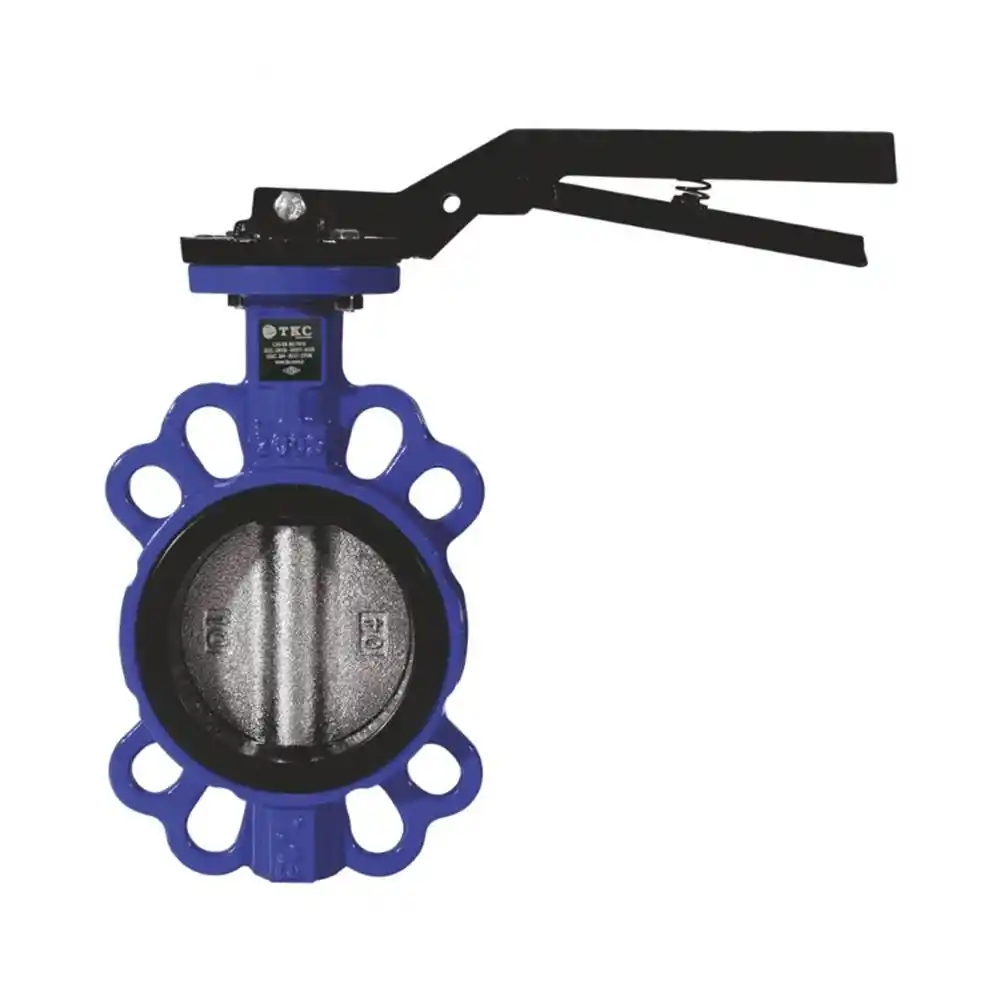

TKC DN100 PN16 Wafer Vana Nedir ve Nasıl Çalışır?
TKC DN100 PN16 Wafer Vana; boru hatlarında akışkan kontrolünü merkezi bir mil etrafında 90 derece dönen dairesel bir disk (klape) ile gerçekleştiren, iki flanş arasına sıkıştırılarak monte edilen kompakt bir sızdırmazlık ekipmanıdır.
Bu vana sistemi, çeyrek turlu çalışma prensibiyle hareket eder. Kontrol kolu veya aktüatör çevrildiğinde, vana gövdesi içindeki paslanmaz çelik veya döküm disk, akış yönüne paralel (açık) veya dik (kapalı) konuma gelir. Wafer tip olması, vananın tesisatta çok az yer kaplamasını sağlar; zira vana doğrudan boru flanşları arasına yerleştirilerek saplamalarla sabitlenir. DN100 nominal çapı (4 inç), yüksek debili hatlarda düşük basınç kaybı ile maksimum performans sunar.
Hangi İşlerde Kullanılır?
Genellikle endüstriyel su şebekeleri, ısıtma-soğutma (HVAC) sistemleri, yangın söndürme hatları ve kimyasal akışkan iletim hatlarında ana kesme ve debi kontrol elemanı olarak kullanılır.
HVAC Sistemleri: Merkezi ısıtma ve soğutma gruplarında sıcak/soğuk su sirkülasyonunun yönetimi.
Su Arıtma Tesisleri: Filtreleme üniteleri ve ana dağıtım kolektörlerinde korozyon dirençli kontrol.
Yangın Tesisatı: Pompa istasyonları ve hidrant hatlarında hızlı müdahale noktaları.
Gıda ve İlaç Endüstrisi: Hijyenik standartlara uygun elastomer yataklar (EPDM/NBR) ile sıvı transferi.
Gemi İnşa ve Marin: Alanın kısıtlı olduğu makine dairelerinde sintine ve balast sistemlerinin izolasyonu.
Neden Bu Ürün Tercih Edilmeli?
TKC DN100 PN16, rakiplerinin yaşadığı "mil sızıntısı" ve "klape sarkması" problemlerini, optimize edilmiş çift milli (pinless) tasarımı ve yüksek tork dayanımlı sfero döküm gövdesiyle çözer.
Tesisat mühendislerinin en büyük sorunu olan erken yatak (sit) aşınması, TKC'nin özel vulkanize edilmiş elastomer yapısı ile minimize edilmiştir. PN16 basınç sınıfı, sistemdeki ani basınç dalgalanmalarına (su koçu) karşı yüksek mukavemet gösterir. Ayrıca, ISO 5211 tepe flanşı standardına uygunluğu sayesinde, vanayı hattan sökmeden elektrikli veya pnömatik aktüatör montajı yapılmasına olanak tanıyarak otomasyon maliyetlerini %20 oranında düşürür.
Öne Çıkan Teknik Avantajlar
Maksimum Performans: Hassas işlenmiş disk kenarları sayesinde en düşük tork değerlerinde bile %100 sızdırmazlık.
Yüksek Dayanıklılık: GGG40 sfero döküm gövde ve elektrostatik epoksi toz boya ile korozyona karşı tam koruma.
Enerji Verimliliği: Tam geçişli disk yapısı akış türbülansını azaltır, pompa üzerindeki yükü hafifleterek enerji tasarrufu sağlar.
Kullanım Kolaylığı: Kompakt ve hafif Wafer gövde yapısı ile dar alanlarda hızlı montaj imkanı.
Uzun Servis Ömrü: Bakım gerektirmeyen mil sızdırmazlık sistemi ve değiştirilebilir yatak yapısı.
Teknik Özellikler Tablosu
| Özellik | Teknik Veri / Detay |
| Nominal Çap (DN) | DN100 (4 inç / 100 mm) |
| Anma Basıncı (PN) | PN16 (16 Bar İşletme Basıncı) |
| Gövde Malzemesi | GGG40 Sfero Döküm (Ductile Iron) |
| Disk (Klape) Malzemesi | AISI 304/316 Paslanmaz Çelik veya Nikel Kaplı Sfero |
| Sızdırmazlık Yatağı (Sit) | EPDM (Standart) / NBR / Viton (Opsiyonel) |
| Çalışma Sıcaklığı | -10°C ile +110°C (EPDM için) |
| Bağlantı Tipi | Wafer (Flanşlar Arası Sıkıştırma) |
| Kumanda Şekli | El Kolu / Dişli Kutusu / Aktüatör Uyumluluğu |
Uzmanından Kurulum ve Kullanım Tüyoları
Vana ömrünü uzatmak için montaj sırasında diskin "yarı açık" konumda olduğundan emin olun; tam kapalı montaj, sit yüzeyinin sıkışmasına ve vananın ilk açılışta zorlanmasına neden olur.
Hizalama: Boru flanşlarını tam paralel hale getirin; eksen kayıklığı mil üzerine gereksiz yük bindirerek sızıntıya yol açabilir.
Kaynak Dikkat: Vanayı flanşlara kaynak yaparken asla vana gövdesi üzerindeyken kaynak yapmayın. Isı, lastik yatağı (sit) yakarak kullanılmaz hale getirir. Önce flanşları kaynatın, soğutun, sonra vanayı takın.
Hız Kontrolü: Vanayı aniden kapatmak tesisatta şok dalgaları yaratabilir. Akışı kademeli kesmek için 3 inç ve üzeri ölçülerde (DN100 gibi) dişli kutusu kullanımı önerilir.
Periyodik Hareket: Vana uzun süre kapalı veya açık kalacaksa, kireçlenmeyi önlemek için 3 ayda bir en az bir kez hareket ettirin.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN80 Wafer Vana | TKC DN100 PN16 Wafer | DN125 Wafer Vana |
| Akış Kapasitesi (Kv) | Orta | Yüksek (Optimize) | Çok Yüksek |
| Ağırlık | ~3.8 kg | ~4.9 kg | ~6.2 kg |
| Tork İhtiyacı | Düşük | Dengeli | Yüksek |
| Boru Çapı | 3 inç | 4 inç | 5 inç |
Mini Seçim Rehberi
Bu ürün kime uygundur? 4 inç boru hattında yer tasarrufu arayan, PN16 basınç altında kesin sızdırmazlık isteyen profesyonel tesisatçılar ve işletme mühendisleri için idealdir.
Bu ürün kime uygun değildir? Çok yoğun katı partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (Metal yataklı modeller tercih edilmelidir).
Sık Sorulan Sorular
1. DN100 Wafer vana her flanş tipine uyar mı?
TKC Wafer vana gövdesi üzerindeki kulaklar, hem PN10 hem de PN16 normundaki flanşlara uyum sağlayacak şekilde üniversal tasarlanmıştır.
2. Aktüatör montajı için ek parça gerekir mi?
Hayır, vana üzerinde standart ISO 5211 tepe flanşı bulunur. Uyumlu herhangi bir elektrikli veya pnömatik aktüatör doğrudan mil üzerine takılabilir.
3. EPDM yatak akaryakıt hatlarında kullanılır mı?
Hayır, EPDM yağ bazlı akışkanlarda şişme yapar. Akaryakıt ve yağ hatları için mutlaka NBR yataklı model tercih edilmelidir.
4. Vana neden zor dönüyor?
Genellikle sit (yatak) yüzeyinin kuruması veya tesisattaki yabancı maddelerin mili sıkıştırmasıyla oluşur. Periyodik temizlik ve hareket bu sorunu çözer.
Güvenlik ve Bakım Önerileri
Basınç Tahliyesi: Bakım veya söküm öncesinde boru hattındaki basıncın tamamen sıfırlandığından emin olun.
Hava Kanalları: Pnömatik aktüatör kullanıyorsanız, hava girişlerindeki filtreleri düzenli temizleyerek vananın tam tur dönmesini garanti altına alın.
Görsel Muayene: Yılda bir kez mil kısmındaki o-ring sızdırmazlığını ve gövde boyasındaki çatlamaları kontrol edin.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN100 ölçüsü, debi verimliliği ile maliyet dengesinin en optimal noktasıdır. TKC DN100 PN16 Wafer Vana, mühendislik gücüyle üretilmiş, global rakiplerinden daha düşük tork değerleri sunan bir "şantiye dostu" ekipmandır. Günümüz tesisat dünyasında, bu vanaların düşük tork değerleri sayesinde daha küçük motorlu aktüatörlerle çalışabilmesi, enerji tasarrufu ve otomasyon maliyetinde %15’e varan bir avantaj sağlar. Teknik otorite olarak, güvenliğin prestijle birleştiği bu modeli tüm endüstriyel tesisatlar için onaylıyoruz.
