Faf DN40 PN16 Wafer Vana

Faf DN40 PN16 Wafer Kelebek Vana ile tesisatınızda %100 sızdırmazlık ve yer tasarrufu sağlayın. Sfero döküm gövde ve 16 bar dayanımlı teknik detaylar için uzman incelememizi okuyun.

Faf DN40 PN16 Wafer Vana Nedir ve Nasıl Çalışır?

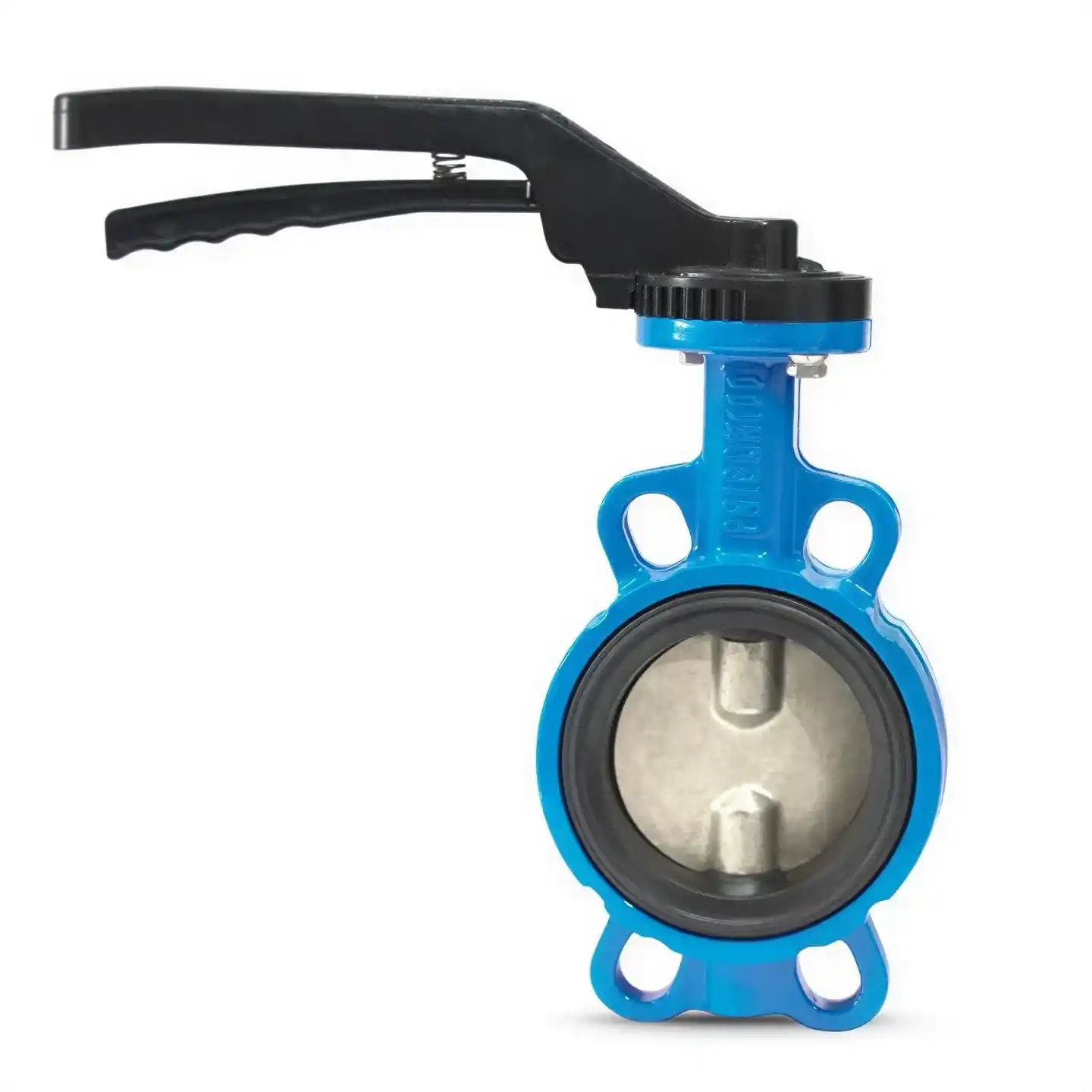

Faf DN40 PN16 Wafer Kelebek Vana, iki flanş arasına sıkıştırılarak monte edilen, akışkan kontrolünü merkezi bir mil etrafında 90 derece dönen bir disk (klape) aracılığıyla gerçekleştiren kompakt bir tesisat elemanıdır.

Bu vana, çeyrek turlu çalışma prensibiyle hızlı açma-kapama imkanı sunar. Klape, vana gövdesi içindeki elastomer yatağa (sit) tam temas ettiğinde sızdırmazlık sağlanır. DN40 ölçüsü, vananın 40 mm (1,5 inç) nominal çapta olduğunu, PN16 ise 16 bar çalışma basıncına kadar güvenle kullanılabileceğini ifade eder. Wafer tipi gövde yapısı, tesisatta flanşlar arasında çok az yer kaplayarak montaj kolaylığı ve hafiflik avantajı sağlar.

Hangi İşlerde Kullanılır?

Genellikle ısıtma-soğutma hatları, su arıtma tesisleri, yangın söndürme sistemleri ve hafif kimyasal akışkanların kontrol edildiği endüstriyel boru hatlarında kullanılır.

• İklimlendirme (HVAC) Sistemleri: Sıcak ve soğuk su hatlarında akış kesme ve debi ayarlama.

• Su Dağıtım Şebekeleri: Şehir şebekeleri ve bina girişlerinde basınçlı su kontrolü.

• Yangın Tesisatı: Kompakt yapısı sayesinde yangın dolabı ve hidrant hatlarında hızlı müdahale noktası.

• Endüstriyel Üretim: Gıda, kağıt veya tekstil sektöründeki korozif olmayan sıvı iletim hatları.

• Gemi İnşaatı: Alanın kısıtlı olduğu makine daireleri ve balast sistemleri.

Neden Faf DN40 PN16 Wafer Vana Tercih Edilmeli?

Faf DN40 Wafer Vana, standart sürgülü vanaların yarattığı ağırlık ve yer problemini, %60 daha hafif gövdesi ve sıfır sızıntı garantili EPDM sit yapısıyla ortadan kaldırarak işletme maliyetini düşürür.

Tesisat mühendislerinin sahada karşılaştığı en büyük sorun, vanaların zamanla mil kısmından sızdırmazlık özelliğini yitirmesidir. Faf markasının bu modeli, paslanmaz çelik mil ve sfero döküm klapesi sayesinde korozyona karşı direnç gösterirken, iç yatak tasarımındaki hassas toleranslar sayesinde en düşük tork değerlerinde bile tam sızdırmazlık sağlar. Yerel üretim avantajıyla yedek parça ve servis erişilebilirliği sunması, projelerin sürdürülebilirliği açısından kritik bir tercih sebebidir.

Öne Çıkan Teknik Avantajlar

• Performans: Düşük basınç kayıpları sayesinde pompa verimliliğini artırır ve enerji tasarrufu sağlar.

• Dayanıklılık: Gövde üzerindeki elektrostatik toz boya, korozyon ve zorlu dış ortam koşullarına karşı koruma sağlar.

• Enerji Verimliliği: Pürüzsüz iç yüzey tasarımı akış türbülansını minimize eder.

• Kullanım Kolaylığı: Dişli kutulu (volanlı) veya aktüatörlü montaja uygun tepe flanşı sayesinde otomasyona tam uyumludur.

• Uzun Servis Ömrü: Değiştirilebilir sit (yatak) yapısı sayesinde tüm vanayı değiştirmeden ekonomik bakım imkanı tanır.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Montaj sırasında vananın tam kapalı konumda değil, hafifçe açık konumda flanşlar arasına yerleştirilmesi, sit yüzeyinin sıkışarak deforme olmasını engeller.

1. Hizalama: Flanşlar arasındaki paralelliği kontrol edin; eksen kayıklığı mil üzerine gereksiz yük bindirerek sızıntıya yol açabilir.

2. Kaynak Dikkat: Vanayı flanşlara kaynak yaparken asla vana gövdesi üzerindeyken kaynak yapmayın. Isı, lastik yatağı (sit) yakarak kullanılmaz hale getirir. Önce flanşları kaynatın, soğutun ve sonra vanayı takın.

3. Akış Yönü: Wafer kelebek vanalar çift yönlüdür, ancak milin yatay konumda monte edilmesi tortu birikmesini önleyerek ömrü uzatır.

4. Tork Ayarı: Flanş cıvatalarını çapraz sırayla ve eşit torkla sıkarak gövde üzerindeki gerilimi dağıtın.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu ürün kime uygundur? 1,5 inç boru çapına sahip, yer sıkıntısı olan ve sızdırmazlıkta taviz vermek istemeyen mekanik tesisatçılar ve fabrika bakım ekipleri için idealdir.

• Bu ürün kime uygun değildir? Çok yoğun katı partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (metal yataklı modeller seçilmelidir).

Sık Sorulan Sorular

1. PN16 basınç sınıfı PN10 flanşlara uyar mı?

Evet, DN40 ölçüsünde PN10 ve PN16 flanş delik merkezleri aynı olduğu için Wafer vana her iki flanş tipine de uyum sağlar.

2. Vana neden zor dönüyor?

Vana uzun süre çalıştırılmadıysa sit yüzeyi klapeye yapışmış olabilir veya tesisattaki tortular mili sıkıştırmış olabilir. Periyodik olarak açıp kapatmak bu sorunu önler.

3. Aktüatör takılabilir mi?

Evet, Faf DN40 kelebek vanalar ISO 5211 tepe flanşı standardına uygundur; elektrikli veya pnömatik aktüatörler kolayca monte edilebilir.

4. EPDM sit hangi akışkanlar için uygundur?

Su, atık su, hava ve asitliği düşük sıvılar için mükemmeldir. Ancak yağ ve akaryakıt türevleri için NBR sit tercih edilmelidir.

Güvenlik ve Bakım Önerileri

• Hattı Boşaltın: Vana sökülmeden önce boru hattındaki basıncın tamamen tahliye edildiğinden ve akışkanın boşaltıldığından emin olun.

• Darbe Etkisi: Vanayı aniden kapatmak "su koçu" (koç darbesi) etkisine neden olarak boru hattına zarar verebilir; her zaman yavaşça kapatın.

• Periyodik Kontrol: Yılda en az bir kez sızdırmazlık kontrolü yapın ve mil kısmındaki o-ringleri gözle muayene edin.

Sektörel Teknik Uzmanlık Notu

30 yılı aşkın saha tecrübemizle belirtmeliyiz ki; Faf DN40 PN16 Wafer Kelebek Vana, yerli mühendisliğin en dayanıklı örneklerinden biridir. Özellikle sfero döküm gövde tercihi, pik döküm rakiplerine göre %20 daha fazla esneklik ve darbe dayanımı sağlar. Günümüz tesisat dünyasında, bu ürünün sunduğu düşük tork değerleri, akıllı aktüatörlerle yapılan otomasyon projelerinde motor ömrünü uzatan en kritik teknik detaydır. Verimlilik ve güvenliği bir arada arayan projeler için otorite onayı almış bir çözümdür.
