Faf DN80 PN16 Wafer Vana ile endüstriyel hatlarda %100 sızdırmazlık ve yer tasarrufu sağlayın. 3 inç (DN80) ölçüsünde, 16 bar dayanımlı teknik kelebek vana detaylarını inceleyin.
Faf DN80 PN16 Wafer Vana Nedir ve Nasıl Çalışır?

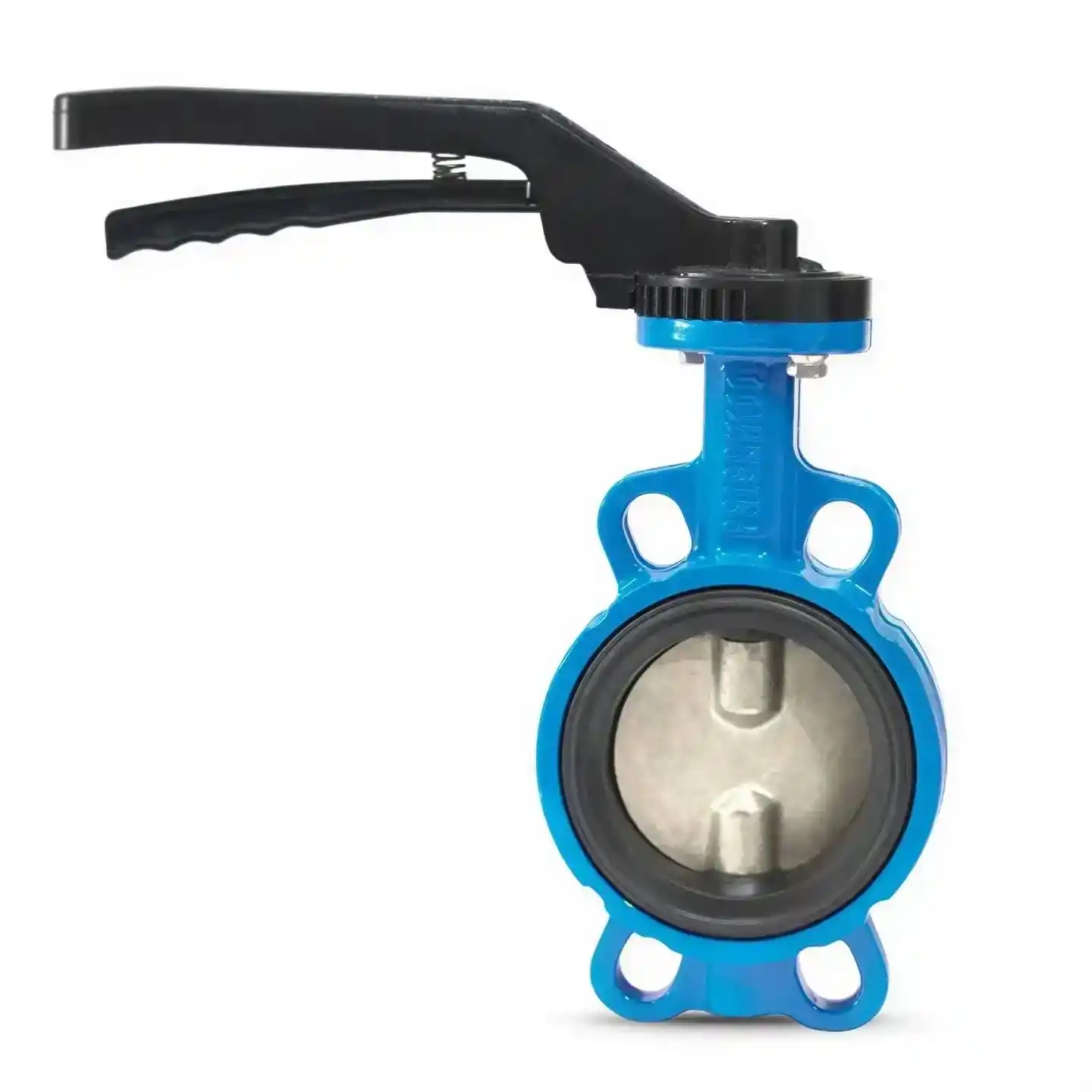

Faf DN80 PN16 Wafer Kelebek Vana; boru hatlarında akışkanın kontrolünü merkezi bir mil etrafında 90 derece dönen bir disk (klape) aracılığıyla gerçekleştiren, flanşlar arasına sıkıştırılarak monte edilen kompakt bir sızdırmazlık elemanıdır.
Bu vana sistemi, çeyrek turlu çalışma prensibiyle hareket eder. El kolu veya aktüatör mekanizması çevrildiğinde, vana gövdesi içindeki paslanmaz çelik veya döküm disk, akış yönüne paralel (açık) veya dik (kapalı) konuma gelir. "Wafer" gövde yapısı, vananın tesisatta çok az yer kaplamasını sağlar; zira vana doğrudan iki boru flanşı arasına yerleştirilerek saplamalar yardımıyla sıkıştırılır. PN16 basınç sınıfı, bu vananın 16 bar işletme basıncına kadar güvenle performans gösterdiğini belgeler.
Hangi İşlerde Kullanılır?
Genellikle iklimlendirme (HVAC) sistemleri, yangın söndürme hatları, su arıtma tesisleri ve hafif kimyasal akışkanların iletildiği endüstriyel boru şebekelerinde ana kesme vanası olarak kullanılır.
Isıtma ve Soğutma Hatları: Bina otomasyon sistemlerinde sıcak ve soğuk su sirkülasyonunun kontrolü.
Yangın Tesisatı: Pompa istasyonları ve hidrant hatlarında hızlı müdahale noktası oluşturma.
Arıtma Tesisleri: İçme suyu veya endüstriyel atık su geri kazanım sistemlerinde debi yönetimi.
Gemi İnşa ve Marin: Alanın kısıtlı olduğu makine dairelerinde balast ve sintine sistemleri.
Gıda ve Kağıt Endüstrisi: Korozif olmayan sıvıların iletim hatlarında güvenli izolasyon.
Neden Faf DN80 PN16 Wafer Vana Tercih Edilmeli?
Faf DN80 Wafer Vana, standart sürgülü vanaların yarattığı ağırlık ve hacim problemini %60 daha hafif gövdesiyle çözerken, özel elastomer yatağı (sit) sayesinde sıfır sızıntı garantisi sunar.
Tesisat mühendislerinin en büyük sorunu olan "mil sızıntısı" ve "klape sarkması" riskleri, Faf markasının çift milli (pinless) tasarımı ve yüksek kaliteli elastomer yatağı ile minimize edilmiştir. PN16 basınç dayanımı, sistemdeki ani basınç dalgalanmalarına karşı mukavemet gösterir. Ayrıca, yerli üretim avantajıyla yedek parça ve servis erişilebilirliği, işletme duruş sürelerini radikal bir şekilde düşürür. Diğer kelebek vanalarda görülen "tork yükselmesi" problemi, Faf’ın hassas işlenmiş klape kenarları sayesinde engellenerek aktüatör ömrünü uzatır.
Öne Çıkan Teknik Avantajlar
Üstün Performans: Çift yönlü sızdırmazlık özelliği ile akışın her iki yönde de %100 kesilmesini sağlar.
Ekstrem Dayanıklılık: GGG40 sfero döküm gövde ve epoksi kaplama, dış ortam korozyonuna karşı en yüksek korumayı sunar.
Enerji Verimliliği: Tam geçişli disk yapısı akış türbülansını azaltır, pompa üzerindeki yükü hafifleterek enerji tasarrufu sağlar.
Kullanım Kolaylığı: ISO 5211 tepe flanşı standardı sayesinde dişli kutusu, elektrikli veya pnömatik aktüatör montajı saniyeler sürer.
Uzun Servis Ömrü: Değiştirilebilir lastik yatak (sit) yapısı, tüm vanayı değiştirmeden ekonomik revizyon imkanı tanır.
Teknik Özellikler Tablosu
| Özellik | Teknik Veri / Detay |
| Nominal Çap | DN80 (3 inç / 80 mm) |
| Anma Basıncı | PN16 (16 Bar) |
| Gövde Malzemesi | GGG40 Sfero Döküm (Ductile Iron) |
| Klape (Disk) Malzemesi | Paslanmaz Çelik (AISI 304/316) veya Nikel Kaplı Sfero |
| Sızdırmazlık Yatağı (Sit) | EPDM (Standart) / NBR / Viton (Opsiyonel) |
| Çalışma Sıcaklığı | -10°C ile +110°C (EPDM için) |
| Boya Kaplama | Elektrostatik Toz Epoksi (Mavi) |
| Bağlantı Tipi | Wafer (İki flanş arası sıkıştırma) |
Uzmanından Kurulum ve Kullanım Tüyoları
Maksimum sızdırmazlık ve uzun ömür için vanayı monte ederken klapenin "yarı açık" konumda olduğundan emin olun; tam kapalı montaj yatağın (sit) ezilmesine neden olabilir.
Hizalama: Boru flanşlarını tam paralel hale getirin; eksen kayıklığı mil üzerine gereksiz yük bindirerek sızıntıya yol açar.
Kaynak Dikkat: Vanayı flanşlara kaynak yaparken asla vana gövdesi üzerindeyken kaynak yapmayın. Isı, lastik yatağı (sit) yakarak kullanılmaz hale getirir. Önce flanşları kaynatın, soğutun, sonra vanayı takın.
Hız Kontrolü: Vanayı aniden kapatmak "koç darbesi" etkisine yol açabilir. Akışı kademeli kesmek tesisat sağlığı için kritiktir.
Periyodik Hareket: Vana uzun süre kapalı veya açık kalacaksa, kireçlenmeyi ve yapışmayı önlemek için 3 ayda bir en az bir kez hareket ettirin.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN65 Wafer (Alt Model) | DN80 Wafer (Faf) | DN100 Wafer (Üst Model) |
| Akış Kapasitesi (Kv) | Orta | Yüksek (Optimize) | Çok Yüksek |
| Ağırlık | ~3.0 kg | ~3.6 kg | ~4.5 kg |
| Tork İhtiyacı | Düşük | Dengeli | Yüksek |
| Montaj Alanı | Dar | Standart | Geniş |
Mini Seçim Rehberi
Bu ürün kime uygundur? 3 inç boru hattında yer tasarrufu arayan, PN16 basınç altında sızdırmazlık güvenliği isteyen tesisat ustaları ve işletme mühendisleri için idealdir.
Bu ürün kime uygun değildir? Çok yoğun partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (Metal yataklı modeller seçilmelidir).
Sık Sorulan Sorular
1. PN16 vana, PN10 flanşa uyar mı?
Evet, Wafer tipi kelebek vanalar genellikle üniversal delik yapısına sahip oldukları için her iki normdaki flanşlarla da uyumlu monte edilebilir.
2. Aktüatör montajı için ek parça gerekir mi?
Hayır, Faf kelebek vanalarda standart olarak ISO 5211 tepe flanşı bulunur; uyumlu herhangi bir aktüatör doğrudan mil üzerine takılabilir.
3. EPDM yatak akaryakıt hatlarında kullanılır mı?
Hayır, EPDM yağ bazlı akışkanlarda şişme yapar. Akaryakıt ve yağ hatları için mutlaka NBR yataklı model tercih edilmelidir.
4. Vana neden zor dönüyor?
Genellikle sit (yatak) yüzeyinin kuruması veya tesisattaki yabancı maddelerin mili sıkıştırmasıyla oluşur. Periyodik temizlik ve hareket bu sorunu çözer.
Güvenlik ve Bakım Önerileri
Basınç Tahliyesi: Bakım veya söküm öncesinde boru hattındaki basıncın tamamen sıfırlandığından emin olun.
Hava Kanalları: Pnömatik aktüatör kullanıyorsanız, hava girişlerindeki filtreleri düzenli temizleyerek vananın tam tur dönmesini garanti altına alın.
Görsel Muayene: Yılda bir kez mil kısmındaki o-ring sızdırmazlığını ve gövde boyasındaki çatlamaları kontrol edin.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN80 ölçüsü, debi verimliliği ile maliyet dengesinin en optimal noktasıdır. Faf DN80 PN16 Wafer Vana, yerli mühendislik gücüyle üretilmiş, global rakiplerinden daha düşük tork değerleri sunan bir "şantiye dostu" ekipmandır. Günümüzün tesisat dünyasında, bu vanaların düşük tork değerleri sayesinde daha küçük motorlu aktüatörlerle çalışabilmesi, enerji tasarrufu ve otomasyon maliyetinde %15’e varan bir avantaj sağlar. Teknik otorite olarak, güvenliğin prestijle birleştiği bu modeli tüm endüstriyel tesisatlar için onaylıyoruz.
