BF DN50 PN16 Wafer Vana ile endüstriyel tesisatınızda %100 sızdırmazlık ve yer tasarrufu sağlayın. 16 bar dayanımlı, yüksek performanslı kelebek vana detayları için tıklayın.

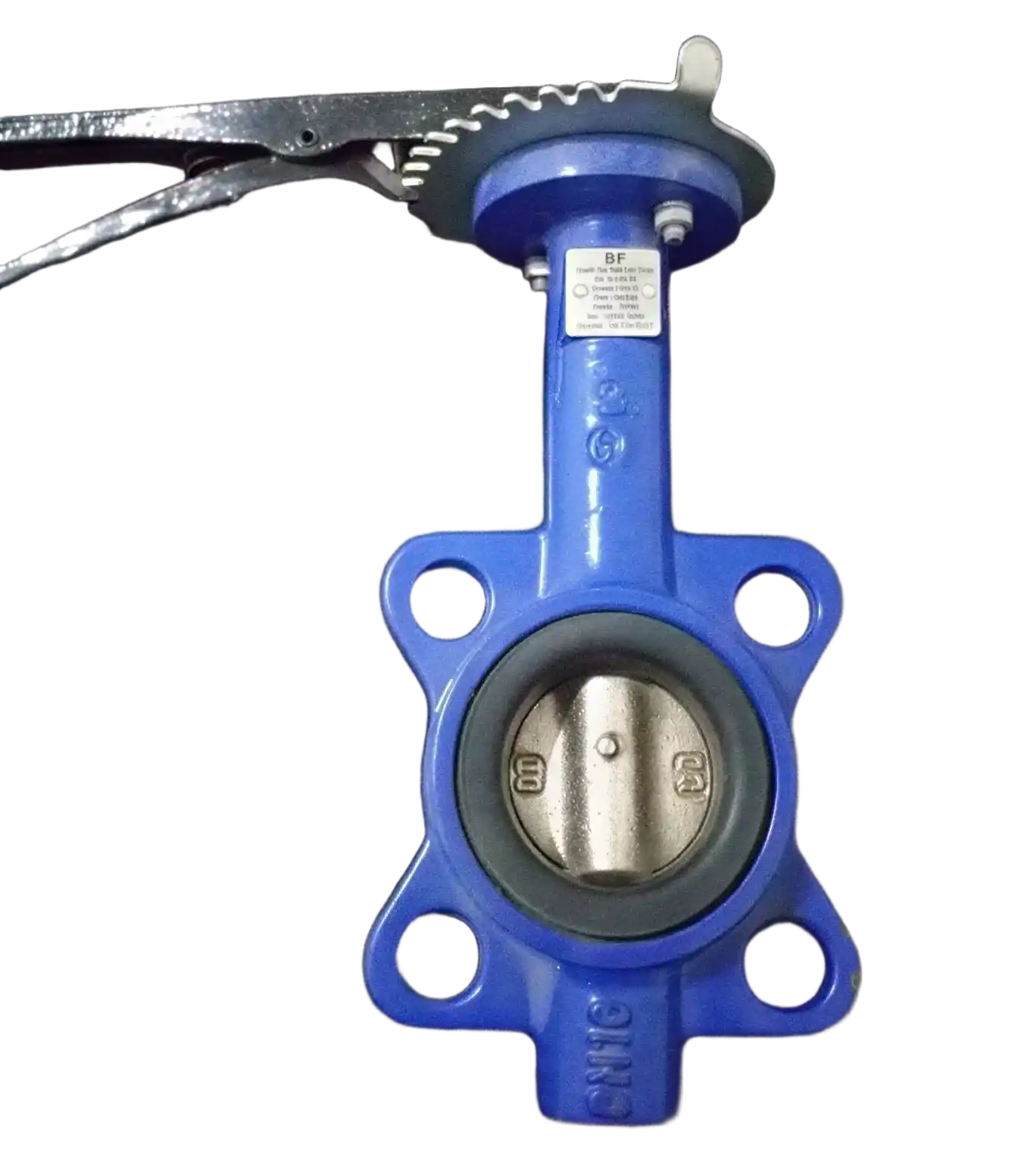

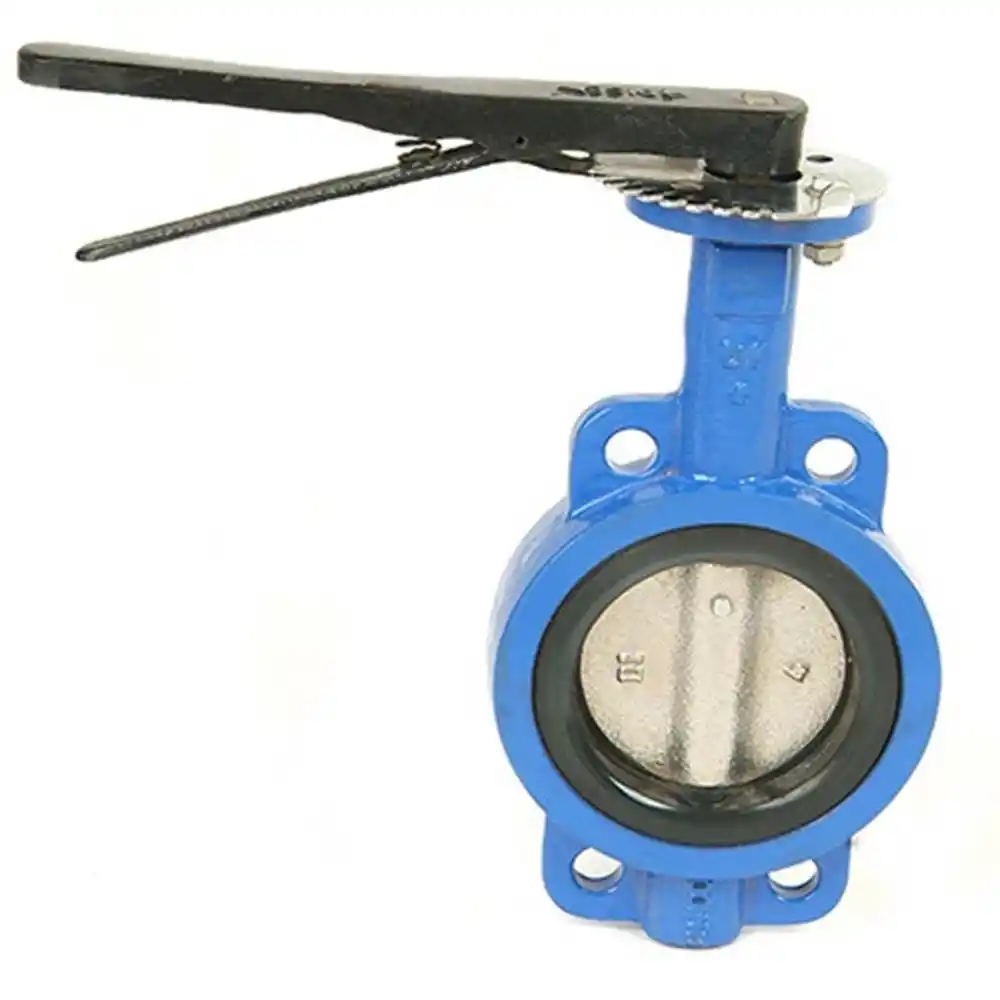

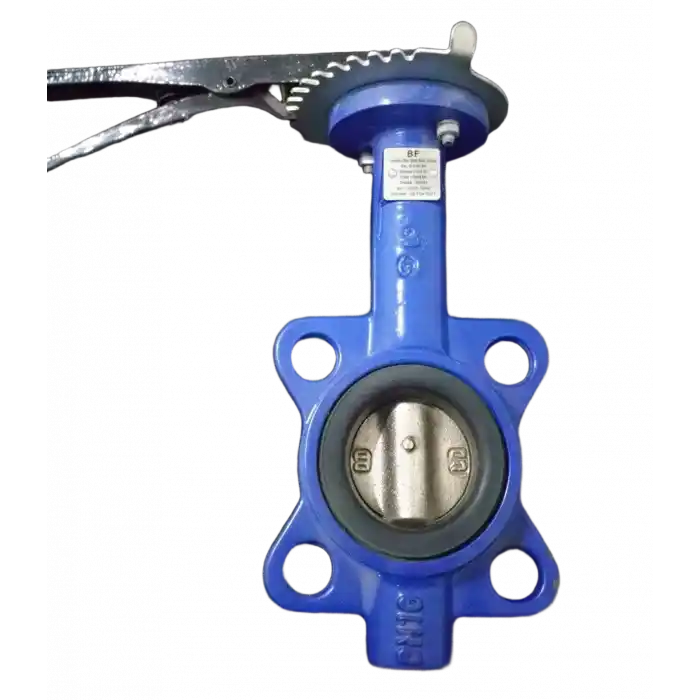

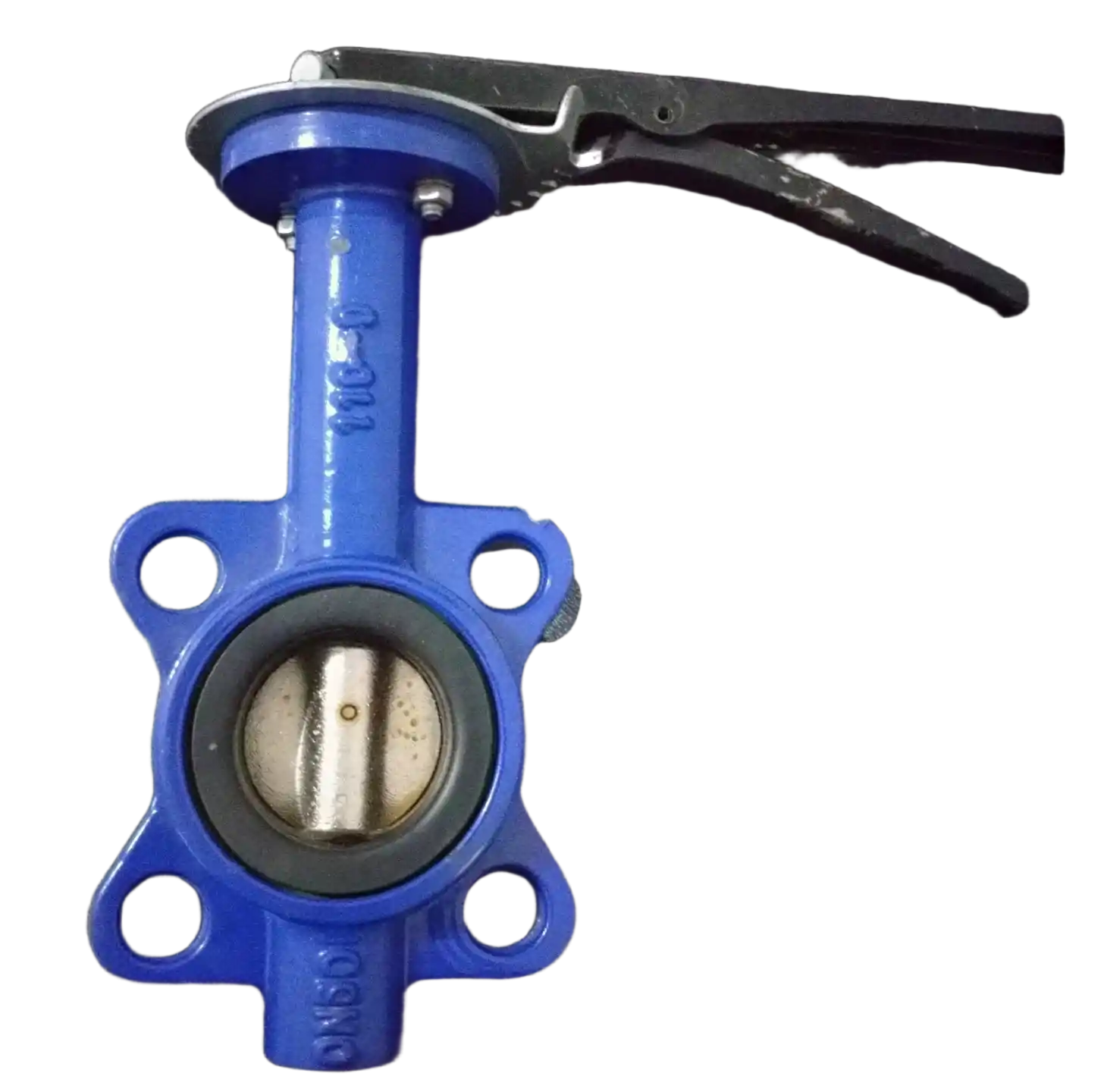

BF DN50 PN16 Wafer Vana Nedir ve Nasıl Çalışır?
BF DN50 PN16, boru hatlarında akışkan kontrolünü 90 derece dönen bir disk mekanizmasıyla sağlayan, iki flanş arasına sıkıştırılarak monte edilen yüksek sızdırmazlıklı wafer tip kelebek vanadır.
Bu teknik ekipman, akışın başlatılması, durdurulması veya debisinin ayarlanması için çeyrek turlu bir operasyon prensibiyle çalışır. El kumandası veya aktüatörden gelen kuvvet, vana milini döndürerek diski (klapayı) akış yönüne paralel veya dik konuma getirir. Wafer gövde yapısı, vananın tesisatta kapladığı eksenel mesafeyi minimuma indirerek dar alanlarda montaj avantajı sağlar. PN16 basınç sınıfı ise cihazın 16 bar nominal işletme basıncı altında güvenle sızdırmazlık performansını koruduğunu belgeler.
Hangi İşlerde Kullanılır?
Genellikle HVAC (Isıtma-Soğutma) sistemleri, yangın söndürme hatları, su arıtma tesisleri ve hafif kimyasal iletim şebekelerinde akış kontrol elemanı olarak kullanılır.
İklimlendirme Sistemleri: Bina içi sıcak ve soğuk su sirkülasyon hatlarında balans ve kesme kontrolü.
Yangın Tesisatları: Pompa istasyonları ve ıslak alarm vana istasyonlarında yer kaplamayan kompakt çözümler.
Endüstriyel Su Şebekeleri: Fabrika içi proses suyu dağıtımı ve filtreleme üniteleri.
Gıda ve Kimya Endüstrisi: Korozif olmayan sıvıların transfer hatlarında paslanmaz diskli modellerle güvenli izolasyon.
Gemi İnşa ve Marin: Alanın kısıtlı olduğu makine dairelerinde sintine ve balast sistemlerinin yönetimi.
Neden Bu Ürün Tercih Edilmeli?
BF DN50 PN16, rakiplerinin aksine sfero döküm gövde dayanıklılığını düşük tork gereksinimiyle birleştirerek hem manuel kullanımı kolaylaştırır hem de aktüatör maliyetlerini düşürür.
Sektörde sıkça karşılaşılan "mil sızıntısı" ve "yatak aşınması" problemleri, bu modelde optimize edilmiş vulkanize EPDM sit (yatak) yapısı ile çözülmüştür. Standart sürgülü vanalara oranla %60 daha hafif olması, boru hattına binen statik yükü azaltır. Ayrıca, paslanmaz çelik mili ve epoksi kaplı gövdesi, dış ortam şartlarında dahi oksitlenmeyi engelleyerek tesisat ömrünü uzatır. Yerel servis desteği ve değiştirilebilir yatak yapısı, vananın tüm gövdesini sökmeden bakım yapılmasına imkan tanıyarak işletme duruş sürelerini minimize eder.
Öne Çıkan Teknik Avantajlar
Yüksek Performans: Çift yönlü sızdırmazlık özelliği sayesinde akış yönünden bağımsız montaj imkanı ve düşük basınç kaybı.
Ekstrem Dayanıklılık: GGG40 sfero döküm gövde yapısı, pik döküm rakiplerine göre darbelere ve genleşmeye karşı 3 kat daha dirençlidir.
Enerji Verimliliği: Pürüzsüz iç yüzey ve optimize edilmiş disk tasarımı sayesinde akış türbülansını azaltarak pompa verimliliğini artırır.
Kullanım Kolaylığı: ISO 5211 tepe flanşı standardı ile doğrudan dişli kutusu, elektrikli veya pnömatik aktüatör montajına hazırdır.
Uzun Servis Ömrü: Mil sızdırmazlığını sağlayan çoklu o-ring sistemi, atmosfere sızma riskini ortadan kaldırır.
Teknik Özellikler Tablosu
| Özellik | Detay / Veri |
| Nominal Çap (DN) | DN50 (2" / 50 mm) |
| Anma Basıncı (PN) | PN16 (16 Bar) |
| Gövde Malzemesi | GGG40 Sfero Döküm |
| Disk (Klape) Malzemesi | AISI 304/316 Paslanmaz Çelik veya Nikel Kaplı Sfero |
| Sızdırmazlık Yatağı (Sit) | EPDM (Standart) / NBR / Viton (Opsiyonel) |
| Bağlantı Tipi | Wafer (Flanşlar Arası Sıkıştırma) |
| Çalışma Sıcaklığı | -10°C ile +110°C (EPDM yatak için) |
| Boya Kaplama | Elektrostatik Toz Epoksi (Mavi) |
Uzmanından Kurulum ve Kullanım Tüyoları
Vana yatağının ömrünü korumak için montaj sırasında diskin "hafif açık" konumda olduğundan emin olun; tam kapalı montaj, sit yüzeyinin sıkışmasına ve vananın ilk açılışta zorlanmasına neden olur.
Hizalama: Boru flanşlarını vana gövdesine tam paralel hale getirin; eksen kayıklığı mil üzerine gereksiz yük bindirerek sızıntıya yol açabilir.
Kaynak Dikkat: Vanayı asla flanşlar boruya kaynak yapılırken takılı bırakmayın. Kaynak ısısı elastomer yatağı anında yakarak kullanılmaz hale getirir.
Hız Kontrolü: Vanayı aniden kapatmak "su koçu" (koç darbesi) etkisine yol açabilir. El kolunu yavaş ve kontrollü hareket ettirin.
Periyodik Hareket: Vana uzun süre kapalı veya açık kalacaksa, milin kireçlenip sıkışmaması için 3 ayda bir en az bir kez hareket ettirin.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN40 Wafer (Alt Model) | BF DN50 PN16 (Bu Ürün) | DN65 Wafer (Üst Model) |
| Akış Kapasitesi (Kv) | Orta | Yüksek (Optimize) | Çok Yüksek |
| Ağırlık | ~1.8 kg | ~2.2 kg | ~2.9 kg |
| Tork İhtiyacı | Düşük | Dengeli | Orta-Yüksek |
| Boru Çapı | 1.5 inç | 2 inç | 2.5 inç |
Mini Seçim Rehberi
Bu ürün kime uygundur? 2 inçlik boru hattında yer tasarrufu arayan, 16 bar basınç altında kesin sızdırmazlık isteyen tesisatçılar ve işletme mühendisleri için idealdir.
Bu ürün kime uygun değildir? Çok yoğun katı partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (Metal yataklı modeller tercih edilmelidir).
Sık Sorulan Sorular
1. PN16 vana, PN10 flanşa uyar mı?
Evet, Wafer tipi kelebek vanalar üzerindeki üniversal delik yapısı sayesinde hem PN10 hem de PN16 flanşlar arasına sorunsuz monte edilebilir.
2. Aktüatör montajı için ek parça gerekir mi?
Hayır, vana üzerinde standart ISO 5211 tepe flanşı bulunur. Uyumlu herhangi bir elektrikli veya pnömatik aktüatör doğrudan mil üzerine takılabilir.
3. EPDM yatak akaryakıt hatlarında kullanılır mı?
Hayır, EPDM yağ bazlı akışkanlarda şişme yapar. Akaryakıt ve yağ hatları için mutlaka NBR yataklı model tercih edilmelidir.
4. Vana neden zor dönüyor?
Genellikle sit (yatak) yüzeyinin kuruması veya tesisattaki yabancı maddelerin mili sıkıştırmasıyla oluşur. Periyodik hareket bu sorunu önler.
Güvenlik ve Bakım Önerileri
Basınç Tahliyesi: Bakım veya söküm öncesinde boru hattındaki basıncın tamamen sıfırlandığından ve akışkanın tahliye edildiğinden emin olun.
Hava Kanalları: Pnömatik aktüatör kullanıyorsanız, hava girişlerindeki filtreleri düzenli temizleyerek vananın tam tur dönmesini garanti altına alın.
Görsel Muayene: Yılda bir kez mil kısmındaki o-ring sızdırmazlığını ve gövde boyasındaki çatlamaları kontrol edin.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN50 ölçüsü, debi verimliliği ile maliyet dengesinin en optimal noktasıdır. BF DN50 PN16 Wafer Vana, mühendislik gücüyle üretilmiş, global rakiplerinden daha düşük tork değerleri sunan bir "şantiye dostu" ekipmandır. Günümüz tesisat dünyasında, bu vanaların düşük tork değerleri sayesinde daha küçük motorlu aktüatörlerle çalışabilmesi, enerji tasarrufu ve otomasyon maliyetinde %15’e varan bir avantaj sağlar. Teknik otorite olarak, güvenliğin prestijle birleştiği bu modeli tüm endüstriyel tesisatlar için onaylıyoruz.
