Faf DN65 PN16 Wafer Kelebek Vana ile endüstriyel tesisatınızda %100 sızdırmazlık ve yer tasarrufu sağlayın. 16 bar dayanımlı, paslanmaz disk seçenekli teknik detayları inceleyin.
Faf DN65 PN16 Wafer Vana Nedir ve Nasıl Çalışır?

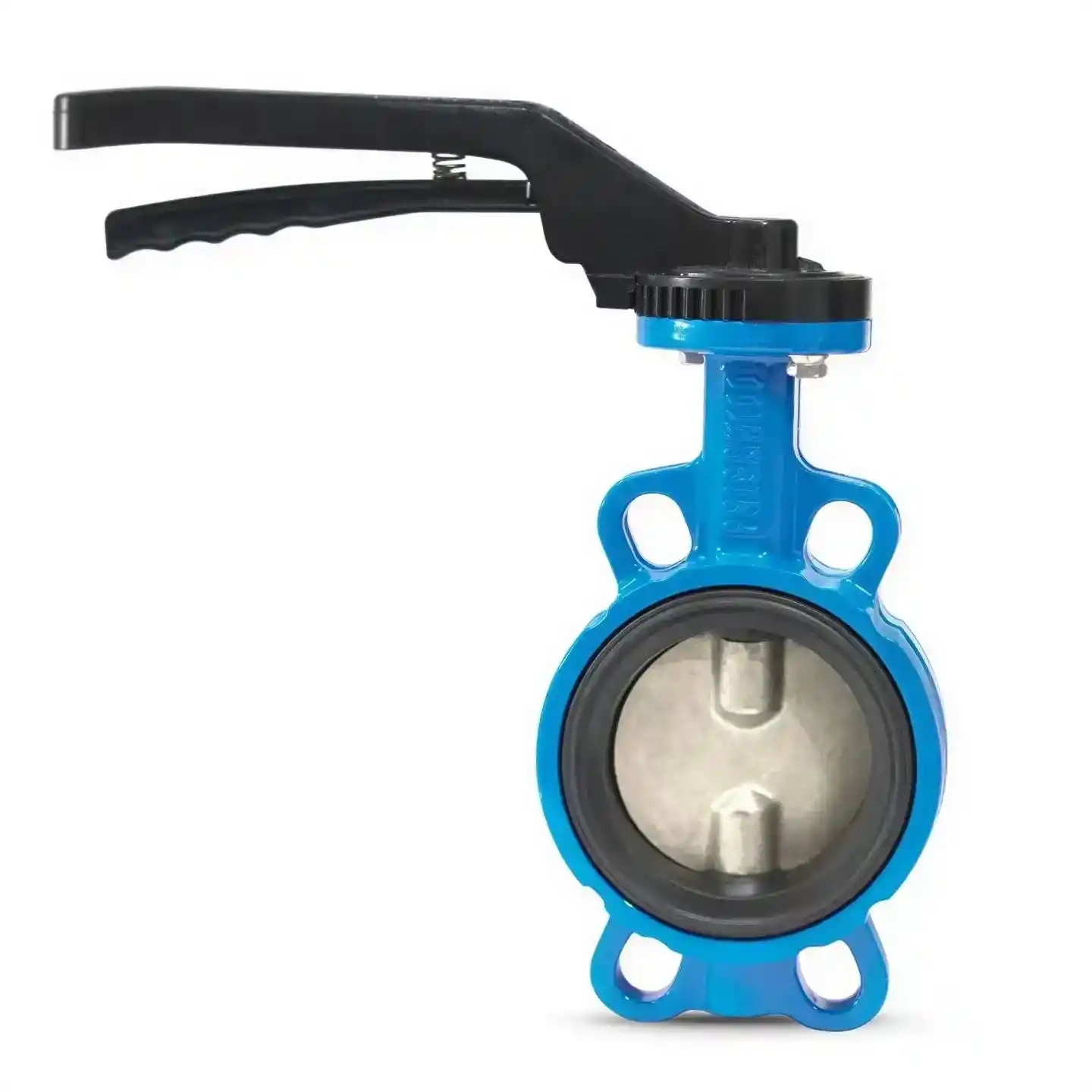

Faf DN65 PN16 Wafer Vana, boru hatlarındaki akışkan trafiğini merkezi bir mil etrafında 90 derece dönen bir disk (klape) ile kontrol eden, iki flanş arasına sıkıştırılarak monte edilen kompakt bir sızdırmazlık ekipmanıdır.
Bu vana, çeyrek turlu (90°) hareket prensibiyle çalışır. El kolu veya aktüatör mekanizması çevrildiğinde, vana gövdesi içindeki dairesel disk akış yönüne paralel hale gelerek geçişi açar veya dik konuma gelerek akışı tamamen keser. "Wafer" gövde yapısı, vananın flanşlar arasında çok az yer kaplamasını sağlar; bu da tesisatın toplam ağırlığını düşürürken montaj hızını artırır. PN16 basınç sınıfı, bu vananın 16 bar işletme basıncı altında dahi sızdırmazlık performansını koruduğunu belgeler.
Hangi İşlerde Kullanılır?
Genellikle ısıtma-soğutma (HVAC) hatları, yangın söndürme sistemleri, su arıtma tesisleri ve hafif kimyasal akışkanların iletildiği endüstriyel boru şebekelerinde ana kesme vanası olarak görev yapar.
HVAC ve İklimlendirme: Merkezi ısıtma ve soğutma gruplarında su sirkülasyonunun yönetimi.
Yangın Tesisatı: Pompa istasyonları ve hidrant hatlarında hızlı müdahale noktası oluşturma.
Su Arıtma ve Dağıtım: Şehir şebekeleri ve fabrika içi proses suyu hatlarında debi kontrolü.
Gıda ve Kimya Endüstrisi: Korozif olmayan sıvıların transferinde paslanmaz çelik klapeli modellerle güvenli izolasyon.
Gemi İnşa ve Marin: Alanın kısıtlı olduğu makine dairelerinde sintine ve balast sistemlerinin kontrolü.
Neden Bu Ürün Tercih Edilmeli?
Faf DN65 Wafer Vana, standart sürgülü vanaların yarattığı ağırlık ve hacim problemini %60 daha hafif gövdesiyle çözerken, özel elastomer yatağı (sit) sayesinde sıfır sızıntı garantisi sunar.
Tesisat mühendislerinin en büyük kabusu olan "mil sızıntısı" ve "klape sarkması" riskleri, Faf markasının çift milli (pinless) tasarımı ve yüksek kaliteli EPDM yatağı ile minimize edilmiştir. PN16 basınç dayanımı, sistemdeki ani basınç dalgalanmalarına karşı mukavemet gösterir. Ayrıca, ISO 5211 standardına uygun tepe flanşı sayesinde, vanayı hattan sökmeden elektrikli veya pnömatik aktüatör montajı yapılabilmesi, işletme maliyetlerini ve duruş sürelerini radikal bir şekilde düşürür.
Öne Çıkan Teknik Avantajlar
Maksimum Performans: Çift yönlü sızdırmazlık özelliği ile akış yönünden bağımsız olarak her iki yönde de %100 kesme sağlar.
Ekstrem Dayanıklılık: GGG40 sfero döküm gövde ve epoksi toz boya kaplama, korozyona ve dış ortam şartlarına karşı en yüksek direnci sunar.
Enerji Verimliliği: Tam geçişli disk yapısı akış türbülansını azaltır, pompa üzerindeki yükü hafifleterek enerji tasarrufu sağlar.
Kullanım Kolaylığı: Düşük tork değerleri sayesinde el koluyla dahi zahmetsiz açma-kapama imkanı.
Uzun Servis Ömrü: Değiştirilebilir lastik yatak (sit) yapısı, tüm vanayı değiştirmeden ekonomik bakım yapılmasına olanak tanır.
Teknik Özellikler Tablosu
| Özellik | Detay / Veri |
| Nominal Çap | DN65 (2 1/2" - 65 mm) |
| Anma Basıncı | PN16 (16 Bar) |
| Gövde Malzemesi | GGG40 Sfero Döküm |
| Disk (Klape) Malzemesi | Paslanmaz Çelik (AISI 304/316) veya Nikel Kaplı Sfero |
| Sızdırmazlık Yatağı (Sit) | EPDM (Standart) / NBR / Viton (Opsiyonel) |
| Bağlantı Tipi | Wafer (İki flanş arası sıkıştırma) |
| Çalışma Sıcaklığı | -10°C ile +110°C (EPDM yatak için) |
| Tepe Flanşı | ISO 5211 (Aktüatör montajına uygun) |
Uzmanından Kurulum ve Kullanım Tüyoları
Sızdırmazlık yatağının (sit) ömrünü korumak için vanayı tesisata monte ederken diskin "hafif açık" konumda olduğundan emin olun; tam kapalı montaj yatağın ezilmesine yol açabilir.
Hizalama: Boru flanşlarını tam paralel hale getirin; eksen kayıklığı mil üzerine gereksiz yük bindirerek erken aşınmaya sebep olur.
Kaynak Dikkat: Vanayı flanşlara asla vana gövdesi üzerindeyken kaynak yapmayın. Kaynak ısısı elastomer yatağı yakarak sızdırmazlığı bozar. Önce flanşları kaynatın, soğutun ve sonra vanayı takın.
Hız Kontrolü: Vanayı aniden kapatmak "koç darbesi" etkisine yol açabilir. Akışı kademeli kesmek tesisat sağlığı için kritiktir.
Periyodik Hareket: Vana uzun süre kapalı veya açık kalacaksa, kireçlenmeyi önlemek için 3 ayda bir en az bir kez hareket ettirin.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN50 Wafer (Alt Model) | DN65 Wafer (Bu Ürün) | DN80 Wafer (Üst Model) |
| Akış Kapasitesi (Kv) | Orta | Yüksek (Optimize) | Çok Yüksek |
| Ağırlık | ~2.5 kg | ~3.2 kg | ~4.1 kg |
| Tork İhtiyacı | Düşük | Dengeli | Orta-Yüksek |
| Montaj Alanı | Dar | Standart | Geniş |
Mini Seçim Rehberi
Bu ürün kime uygundur? 2.5 inç boru hattında yer tasarrufu arayan, PN16 basınç altında kesin sızdırmazlık isteyen profesyonel tesisatçılar ve işletme mühendisleri için idealdir.
Bu ürün kime uygun değildir? Çok yoğun katı partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (Bu durumda metal yataklı modeller seçilmelidir).
Sık Sorulan Sorular
1. PN16 vana PN10 flanşa uyar mı?
Evet, Wafer tipi kelebek vanalar genellikle üniversal delik yapısına sahip oldukları için her iki normdaki flanşlarla da uyumlu monte edilebilir.
2. Aktüatör montajı için ek parça gerekir mi?
Hayır, Faf kelebek vanalarda standart olarak ISO 5211 tepe flanşı bulunur; uyumlu herhangi bir aktüatör doğrudan mil üzerine takılabilir.
3. EPDM yatak akaryakıt hatlarında kullanılır mı?
Hayır, EPDM yağ bazlı akışkanlarda şişme yapar. Akaryakıt ve yağ hatları için mutlaka NBR yataklı model tercih edilmelidir.
4. Vana neden zor dönüyor?
Genellikle sit (yatak) yüzeyinin kuruması veya tesisattaki yabancı maddelerin mili sıkıştırmasıyla oluşur. Periyodik temizlik ve hareket bu sorunu çözer.
Güvenlik ve Bakım Önerileri
Basınç Tahliyesi: Bakım veya söküm öncesinde boru hattındaki basınç ve akışkanın tamamen tahliye edildiğinden emin olun.
Hava Kanalları: Pnömatik aktüatör kullanıyorsanız, hava girişlerindeki filtreleri düzenli temizleyerek vananın tam tur dönmesini garanti altına alın.
Görsel Muayene: Yılda bir kez mil kısmındaki o-ring sızdırmazlığını ve gövde boyasındaki çatlamaları kontrol edin.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN65 ölçüsü, debi verimliliği ile maliyet dengesinin en optimal noktasıdır. Faf DN65 PN16 Wafer Vana, yerli mühendislik gücüyle üretilmiş, global rakiplerinden daha düşük tork değerleri sunan bir "şantiye dostu" ekipmandır. Günümüzün tesisat dünyasında, bu vanaların düşük tork değerleri sayesinde daha küçük motorlu aktüatörlerle çalışabilmesi, enerji tasarrufu ve otomasyon maliyetinde %15’e varan bir avantaj sağlar. Teknik otorite olarak, güvenliğin prestijle birleştiği bu modeli tüm endüstriyel tesisatlar için onaylıyoruz.
