Faf DN50 PN16 Wafer Kelebek Vana ile endüstriyel hatlarda %100 sızdırmazlık sağlayın. Yer tasarrufu sağlayan kompakt tasarım, yüksek korozyon direnci ve uygun fiyat avantajıyla hemen keşfedin.
Faf DN50 PN16 Wafer Vana Nedir ve Nasıl Çalışır?

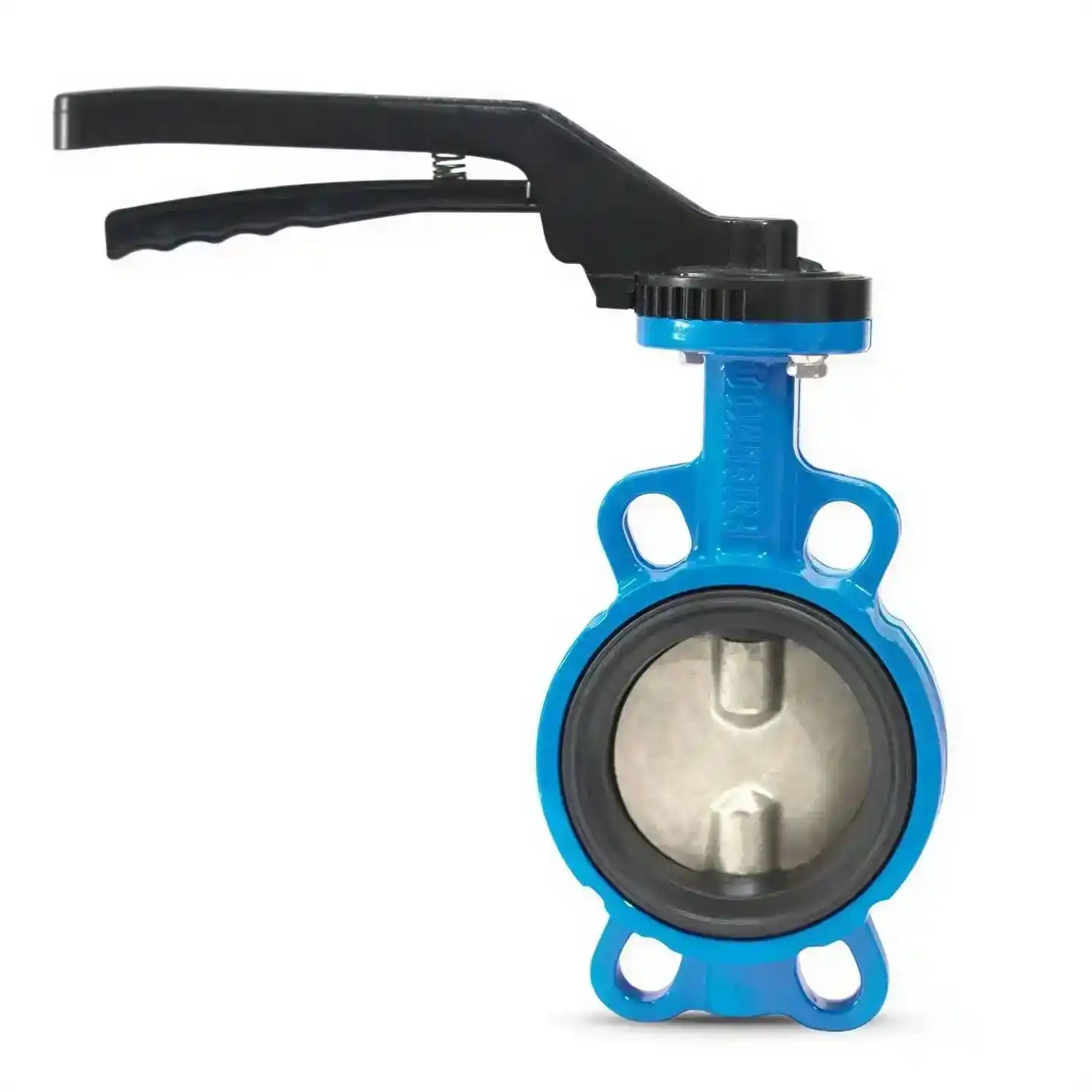

Faf DN50 PN16 wafer tipi kelebek vana, boru hatlarında akışkan kontrolünü merkezi bir mil etrafında 90 derece dönen bir disk (klape) aracılığıyla gerçekleştiren, iki flanş arasına sıkıştırılarak monte edilen sızdırmazlık ekipmanıdır.
Bu vana sistemi, çeyrek turlu çalışma prensibiyle hareket eder. Kontrol kolu veya aktüatör çevrildiğinde, vana gövdesi içindeki paslanmaz çelik veya döküm disk, akış yönüne paralel (açık) veya dik (kapalı) konuma gelir. Wafer tip olması, vananın flanşlara cıvatalanmak yerine flanşlar arasında "sandviç" gibi sıkıştırılmasını sağlar; bu da tesisat ağırlığını %60 oranında azaltırken montaj mesafesini minimuma indirir.
Hangi İşlerde Kullanılır?
Faf DN50 kelebek vanalar; ısıtma-soğutma (HVAC) sistemleri, su arıtma tesisleri, yangın söndürme hatları ve hafif kimyasal iletim şebekelerinde akışı kesme veya debi ayarlama amacıyla kullanılır.
İklimlendirme Sistemleri: Bina içi sıcak ve soğuk su sirkülasyon hatlarında balans ve kesme kontrolü.
Yangın Tesisatları: Pompa dairesi ve ıslak alarm vana istasyonlarında yer kaplamayan kompakt çözümler.
Endüstriyel Su Şebekeleri: Fabrika içi proses suyu dağıtımı ve filtreleme üniteleri.
Gemi İnşa ve Marin: Alanın kısıtlı olduğu sintine ve balast sistemlerinde korozyon dirençli kontrol.
Gıda ve İlaç: Hijyen standartlarına uygun sit (yatak) seçenekleriyle sıvı transfer hatları.
Neden Bu Ürün Tercih Edilmeli?
Faf DN50 PN16, rakiplerinin aksine sfero döküm gövde yapısı ve çift milli (pinless) disk tasarımı sayesinde, yüksek basınç altında dahi mil sızıntısını ve tork kaybını tamamen ortadan kaldırır.
Sektörde sıkça karşılaşılan "klape sarkması" veya "yatak aşınması" problemleri, Faf'ın optimize edilmiş EPDM sit (yatak) geometrisi ile çözülmüştür. Paslanmaz çelik mili ve epoksi kaplı gövdesi, dış ortam şartlarında dahi oksitlenmeyi engelleyerek tesisat ömrünü uzatır. Ayrıca, düşük tork değerleri sayesinde daha küçük ve ekonomik aktüatörlerle otomasyon sistemlerine entegre edilebilir; bu da toplam proje maliyetinde %20'ye varan tasarruf sağlar.
Öne Çıkan Teknik Avantajlar
Maksimum Performans: Çift yönlü sızdırmazlık özelliği sayesinde akış yönünden bağımsız montaj imkanı.
Yüksek Dayanıklılık: GGG40 sfero döküm gövde, pik döküm rakiplerine göre darbelere ve genleşmeye 3 kat daha dirençlidir.
Enerji Verimliliği: Pürüzsüz disk yüzeyi (hassas işlenmiş klape kenarları) sayesinde düşük sürtünme kaybı ve pompa tasarrufu.
Kullanım Kolaylığı: ISO 5211 tepe flanşı standardı ile doğrudan dişli kutusu, elektrikli veya pnömatik aktüatör montajı.
Uzun Servis Ömrü: Değiştirilebilir yatak yapısı, vananın tüm gövdesini sökmeden yerinde bakım imkanı sunar.
Teknik Özellikler Tablosu
| Özellik | Teknik Detay / Veri |
| Nominal Çap (DN) | DN50 (2" / 50 mm) |
| Anma Basıncı (PN) | PN16 (16 Bar) |
| Gövde Malzemesi | GGG40 Sfero Döküm |
| Disk (Klape) Malzemesi | Paslanmaz Çelik (AISI 304/316) veya Nikel Kaplı Sfero |
| Sızdırmazlık Yatağı (Sit) | EPDM (Standart) / NBR / Viton (Opsiyonel) |
| Çalışma Sıcaklığı | -10°C ile +110°C (EPDM için) |
| Bağlantı Tipi | Wafer (Flanşlar Arası Sıkıştırma) |
| Boya | Elektrostatik Toz Epoksi (Mavi) |
Uzmanından Kurulum ve Kullanım Tüyoları
Kelebek vanayı tesisata monte ederken diskin "hafif açık" konumda olduğundan emin olun; tam kapalı montaj, sit yüzeyinin sıkışmasına ve vananın ilk açılışta zorlanmasına neden olur.
Hizalama: Flanşları vana gövdesine paralel olacak şekilde hizalayın; cıvataları çapraz sırayla ve eşit torkla sıkarak sit (lastik yatak) üzerine dengeli baskı uygulayın.
Kaynak Dikkat: Vanayı asla flanşlar boruya kaynak yapılırken takılı bırakmayın. Kaynak ısısı EPDM yatağı anında yakarak sızdırmazlığı bozar.
Hız Kontrolü: Vanayı çok hızlı açıp kapatmak "su koçu" (koç darbesi) etkisine neden olabilir. El kolunu yavaş ve kontrollü hareket ettirin.
Periyodik Hareket: Vana uzun süre kapalı veya açık kalacaksa, milin kireçlenip sıkışmaması için 3 ayda bir en az bir kez hareket ettirin.
Benzer Modellerle Performans Karşılaştırması
| Kriter | Faf DN40 PN16 (Alt Model) | Faf DN50 PN16 (Bu Ürün) | Faf DN65 PN16 (Üst Model) |
| Akış Kapasitesi (Kv) | 68 m³/h | 105 m³/h | 162 m³/h |
| Ağırlık | 1.8 kg | 2.2 kg | 2.8 kg |
| Boru Çapı Uyumu | 1.5 inç | 2 inç | 2.5 inç |
| Basınç Dayanımı | 16 Bar | 16 Bar | 16 Bar |
Mini Seçim Rehberi
Bu ürün kime uygundur? 2 inçlik su ve hava hatlarında, yer sıkıntısı olan tesisatlarda ekonomik ve kesin sızdırmazlık arayan profesyonel tesisatçılar ve fabrika bakım ekipleri için.
Bu ürün kime uygun değildir? Çok yoğun katı partikül içeren çamurlu hatlar veya +130°C üzerindeki yüksek sıcaklıklı buhar hatları için uygun değildir (Metal yataklı modeller tercih edilmelidir).
Sık Sorulan Sorular
1. DN50 Wafer vana her flanş tipine uyar mı?
Faf DN50 Wafer vana gövdesi üzerindeki kulaklar, hem PN10 hem de PN16 normundaki flanşlara uyum sağlayacak şekilde üniversal tasarlanmıştır.
2. Vana milinden sızdırma yaparsa ne yapmalıyım?
Kelebek vanalarda mil sızıntısı genellikle o-ring aşınmasından kaynaklanır. Faf modellerinde mil üstündeki sızdırmazlık elemanları vana hattayken basınç tahliyesi sonrası değiştirilebilir.
3. Aktüatör montajı için ek parça gerekir mi?
Hayır, Faf DN50 üzerinde standart ISO 5211 tepe flanşı bulunur. Uyumlu herhangi bir elektrikli veya pnömatik aktüatör doğrudan vana miline bağlanabilir.
4. EPDM yatak akaryakıt hatlarında kullanılır mı?
Hayır, EPDM yataklar yağ ve akaryakıt türevlerinde şişme yapar. Akaryakıt hatları için mutlaka NBR sit (yatak) tercih edilmelidir.
Güvenlik ve Bakım Önerileri
Hat Basıncı: Vana sökülmeden önce boru hattındaki basıncın tamamen tahliye edildiğinden ve akışkanın boşaltıldığından emin olun.
Kimyasal Uyumu: Akışkanın kimyasal yapısının vana yatağı (EPDM/NBR) ve disk malzemesiyle uyumlu olduğunu teknik tablolardan teyit edin.
Yedek Parça: Sadece orijinal Faf sızdırmazlık elemanlarını kullanarak vananın PN16 basınç sınıfı sertifikasını koruyun.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN50 ölçüsü, debi ve maliyet verimliliğinin "altın oranıdır". Faf DN50 PN16 Wafer Vana, yerli üretim gücünü Avrupa standartlarında (CE, TSE, ISO) kaliteyle birleştiren nadir ürünlerden biridir. 30 yıllık tecrübemizle sabit ki; sfero döküm gövde tercihi, özellikle değişken sıcaklıklı hatlarda (genleşme-büzülme) vana gövdesinin çatlamasını engelleyen en kritik mühendislik detayıdır. Tesisatınızda güvenliği ve uzun ömürlülüğü önceliyorsanız, teknik otoritemizle bu modeli tavsiye ediyoruz.
