Knipex 97 49 68; Tyco SolarLok konnektörler için 1.5 - 6.0 mm² kapasiteli, yüksek hassasiyetli sıkıştırma profilidir. Fotovoltaik sistemlerde güvenli bağlantı sağlar.
Knipex 97 49 68 Tyco SolarLok Sıkıştırma Profili Nedir ve Nasıl Çalışır?

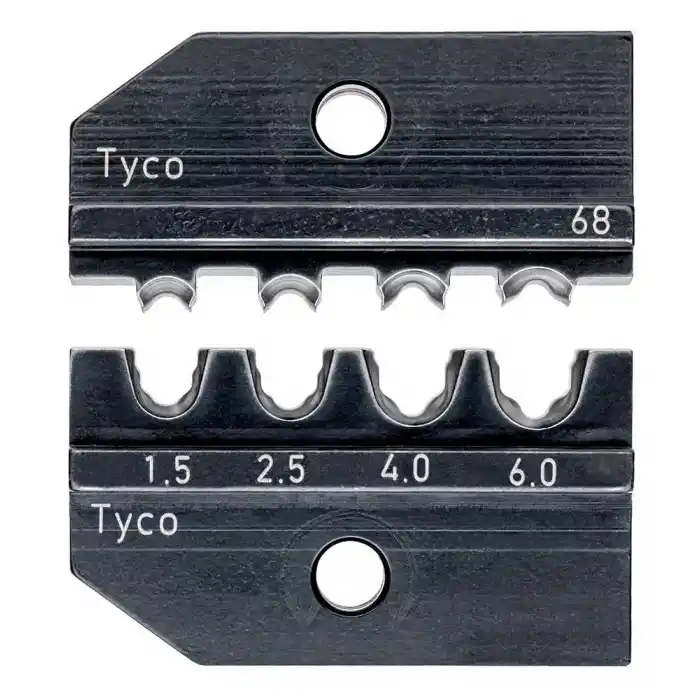

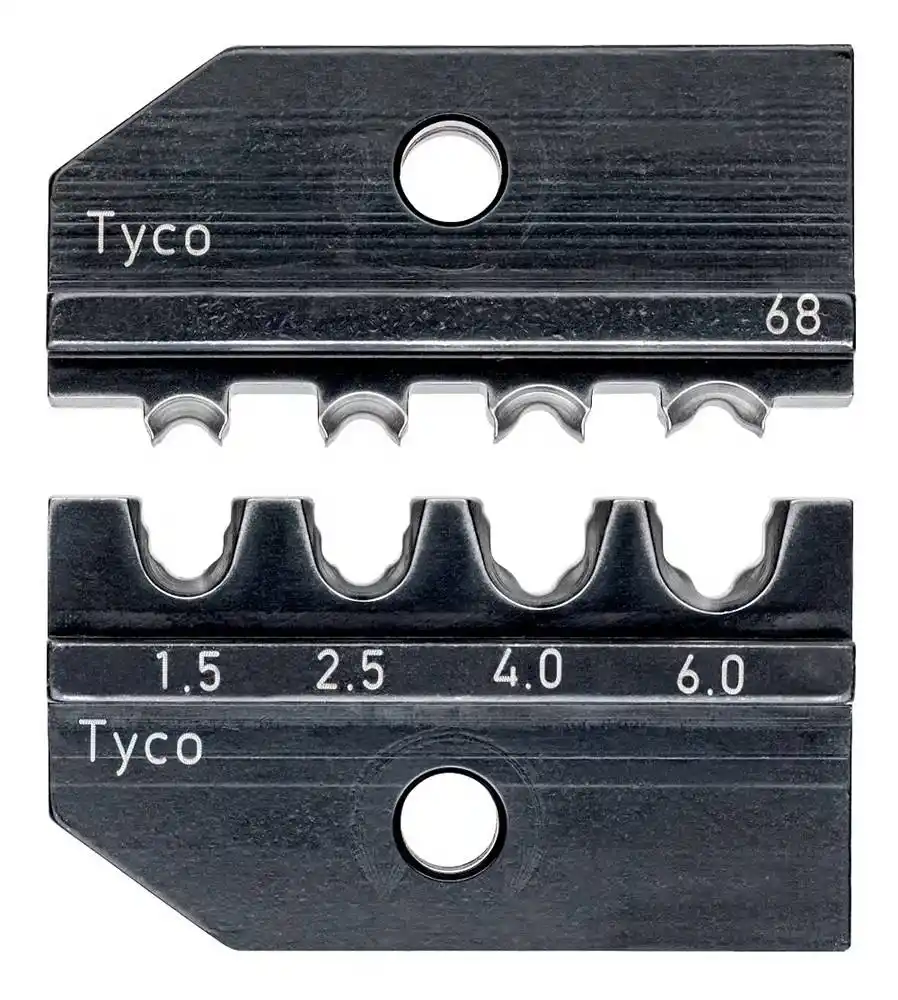

Knipex 97 49 68, Tyco (SolarLok) marka güneş enerjisi konnektörlerini solar kablolara sabitlemek için tasarlanmış, Knipex 97 43 200 sistem pensesiyle uyumlu profesyonel bir sıkıştırma (crimp) kalıbıdır.
Bu teknik modül, güneş enerjisi santrallerinde kullanılan Tyco konnektör sistemleri için milimetrik hassasiyette bağlantı kurar. Çalışma prensibi, iletken kablo damarlarını Tyco terminaline kontrollü bir basınçla ezerek "soğuk kaynak" kalitesinde birleşim sağlamaktır. 1.5 mm²'den 6.0 mm²'ye kadar olan kesitlerde üç farklı yuva sunan bu profil, her ölçü için optimize edilmiş baskı geometrisiyle elektriksel direnci minimuma indirir ve enerji kaybını önler.
Hangi İşlerde Kullanılır?
Özellikle Tyco SolarLok altyapısına sahip fotovoltaik (PV) sistemlerin kurulumu, panel saha montajı ve mevcut solar hatların bakım-onarım işlemlerinde kullanılır.
Sahadaki uzmanların bu spesifik kalıbı kullandığı ana uygulama alanları şunlardır:
GES Projeleri: Tyco marka konnektör kullanan büyük ölçekli güneş tarlası kurulumları.
Çatı Üstü Solar Montajı: Evsel veya endüstriyel çatılarda solar kablo sonlandırma işlemleri.
Saha Bakımı: Zamanla aşınan veya ark yapan eski Tyco konnektörlerin yenileriyle profesyonel değişimi.
Kablo Gruplama: Fotovoltaik sistemler için hazır bağlantı kablolarının endüstriyel standartlarda üretimi.
Neden Knipex 97 49 68 Tercih Edilmeli?
Knipex 97 49 68, Tyco SolarLok konnektörlerin kendine özgü terminal yapısına tam uyumlu tek profil geometrisine sahiptir; standart "evrensel" penselerin aksine bağlantı noktasında sızdırmazlık ve tam temas garantisi sunar.
Tyco sistemleri, MC4 sistemlerinden farklı baskı toleranslarına sahiptir. Piyasada bulunan sıradan penseler bu terminalleri ya eksik sıkar ya da aşırı ezerek malzemenin metal yorgunluğuna uğramasına neden olur. Knipex 97 49 68, terminalin formunu bozmadan tam çevresel sıkıştırma yapar. Knipex sistem penseleriyle saniyeler içinde değiştirilebilmesi, saha çalışanının tek bir alet gövdesiyle farklı konnektör tiplerine (MC4, Tyco vb.) müdahale etmesini sağlayarak maliyet ve zaman avantajı yaratır.
Öne Çıkan Teknik Avantajlar
Özel vanadyum elektrik çeliği ve üç kademeli (1.5 / 2.5 / 4.0 / 6.0 mm²) hassas yuva yapısı, dış ortam şartlarında 25 yıl boyunca bozulmayacak bağlantıları mümkün kılar.
Performans: Yüksek akım taşıma kapasitesini koruyan, ısınma ve ark riskini elimine eden mikrometrik sıkma kalitesi.
Dayanıklılık: Yağda sertleştirilmiş ve menevişlenmiş çelik yapısı sayesinde yoğun saha kullanımında bile ölçüsel hassasiyetini korur.
Enerji Verimliliği: Kusursuz temas yüzeyi oluşturarak voltaj düşümlerini engeller ve sistemin toplam verimliliğine katkıda bulunur.
Kullanım Kolaylığı: Yerine tam oturan vida sabitlemeli tasarımı, sistem pensesinde sıfır oynama ile stabil bir çalışma sunar.
Uzun Servis Ömrü: Korozyona karşı dirençli kaplaması sayesinde nemli ve tozlu şantiye sahalarında paslanmaya karşı dayanıklıdır.
Teknik Özellikler Tablosu
| Parametre | Teknik Detay |
| Ürün Kodu | 97 49 68 |
| Uygulama | Tyco (SolarLok) Konnektörler |
| Kapasite Aralığı | 1,5 / 2,5 / 4,0 / 6,0 mm² |
| Sıkıştırma Yuvası | 3 Adet (Kademeli) |
| Uyumlu Pense | Knipex 97 43 200 (Sistem Pensesi) |
| Malzeme | Krom Vanadyum Elektrik Çeliği |
| AWG | 15 - 10 |
| Ağırlık | 33 g |
Uzmanından Kurulum ve Kullanım Tüyoları
Hatasız bir Tyco bağlantısı için kabloyu terminale yerleştirmeden önce damarların düzgünlüğünü kontrol edin ve 97 49 68 1 kodlu konumlandırma yardımcısını (locator) mutlaka kullanın.
Doğru Yuva Eşleşmesi: Kablo kesitiniz 6.0 mm² ise kalıp üzerinde bu değere karşılık gelen yuvayı kullandığınızdan emin olun; yanlış yuva yangın riskine davetiye çıkarır.
Locator Avantajı: Konumlandırma yardımcısı kullanmak, terminalin kalıp içinde milimetrik olarak doğru yerde durmasını sağlar ve hatalı sıkma firesini sıfıra indirir.
Temizlik: Sıkma işlemi bittikten sonra kalıp yüzeyinde kalan mikroskobik metal tozlarını kuru bir fırça ile temizlemek, bir sonraki işlemin hassasiyetini artırır.
Benzer Modellerle Performans Karşılaştırması
| Özellik | Knipex 97 49 66 (MC4) | Knipex 97 49 68 (Tyco) | Evrensel Solar Penseler |
| Uyumlu Marka | Multi-Contact (MC4) | Tyco SolarLok | Belirsiz |
| Sıkma Kalitesi | Endüstriyel | Endüstriyel (Spesifik) | Değişken / Riskli |
| Kapasite | 2.5 - 6.0 mm² | 1.5 - 6.0 mm² | 2.5 - 6.0 mm² |
| Malzeme | CrV Çeliği | CrV Çeliği | Karbon Çeliği |
Mini Seçim Rehberi
Bu Ürün Kime Uygundur? Mevcut güneş enerjisi santralinde Tyco altyapısı bulunan teknik servis ekipleri ve profesyonel solar montaj uzmanları için.
Kimler İçin Uygun Değildir? Sadece standart MC4 konnektörlerle çalışanların 97 49 66 veya 97 49 71 profillerini seçmesi daha doğru olacaktır.
Sık Sorulan Sorular
Bu kalıp MC4 konnektörlerde kullanılabilir mi? Hayır, Tyco ve MC4 terminallerinin geometrisi farklıdır. MC4 için uygun olan 97 49 66 veya 71 modelleri kullanılmalıdır.
Herhangi bir penseye uyar mı? Hayır, bu bir profil modülüdür. Sadece Knipex 97 43 200 (Crimp System Pliers) gövdesiyle çalışır.
10 mm² kablo için uygun mudur? Bu modelin maksimum kapasitesi 6.0 mm²'dir. Daha kalın kablolar için 97 49 66 6 gibi uygun kapasiteli kalıplar seçilmelidir.
Locator (konumlandırıcı) paket içeriğine dahil mi? Hayır, locator (97 49 68 1) ayrı olarak satılır; ancak profesyonel uygulama için şiddetle tavsiye edilir.
Güvenlik ve Bakım Önerileri
Solar hatlarda yapılan hatalı bir sıkma işlemi ark oluşumuna ve sistem yangınlarına neden olabilir; sadece markaya özel test edilmiş kalıpları kullanın.
Periyodik Kontrol: Kalıbın iç yuvalarında çizilme veya aşınma olup olmadığını her 1000 operasyonda bir kontrol edin.
Nem Koruması: Saha çalışmalarından sonra kalıbı kurulayın ve paslanmaya karşı çok ince bir teknik yağ ile silin.
Sektörel Teknik Uzmanlık Notu
+30 yıllık fotovoltaik altyapı danışmanı olarak analizim: Güneş enerjisi sahaları, ekstrem sıcaklık farklarına ve korozyona maruz kalan alanlardır. Tyco SolarLok sistemlerinde yapılan bağlantıların ömrü, kullanılan kalıbın hassasiyetine doğrudan bağlıdır. Knipex 97 49 68, bu sistemlerin "fabrika çıkış" kalitesini sahaya taşıyan tek çözümdür. Günümüzde sektör profesyonelleri tarafından , "en güvenli solar bağlantı" ekipmanında artık Knipex özel spesifik ekipman üreticilerinin en üst güvenlik kriteri olarak değerlendiriyor.
