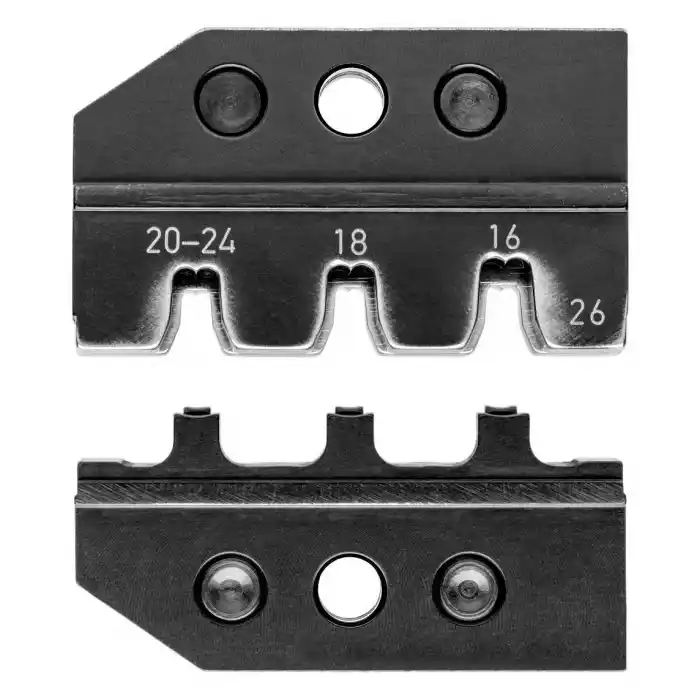

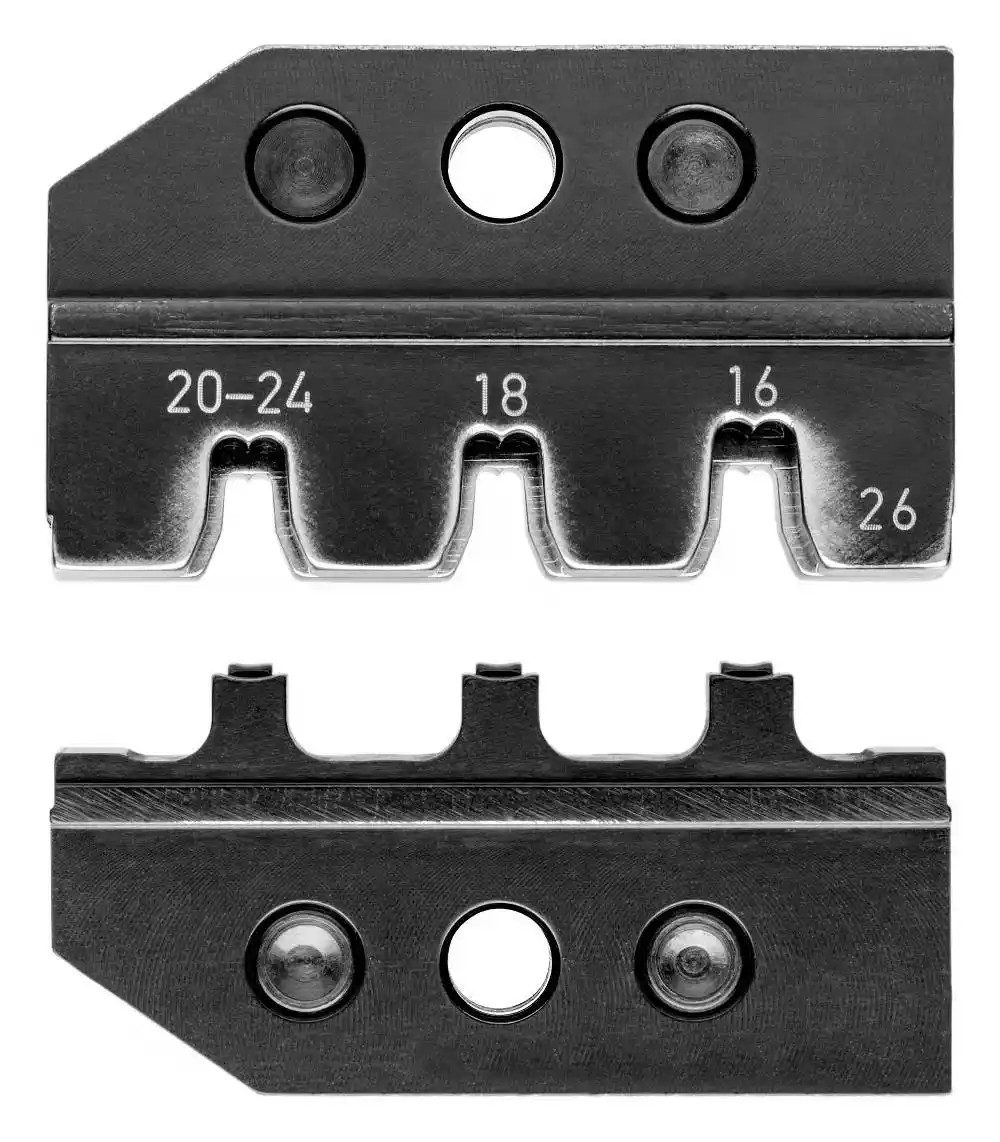

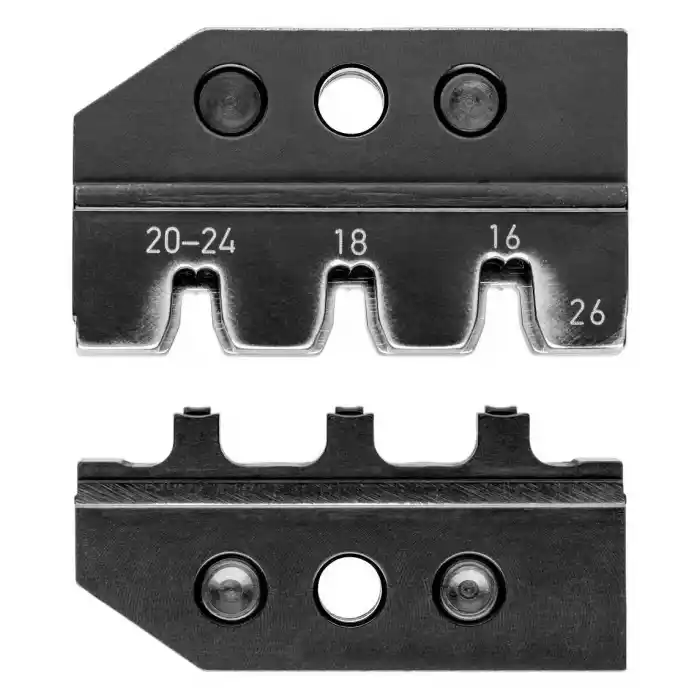

Knipex 97 49 26 Molex Mini-Fit™ Sıkıştırma Kalıbı

Knipex 97 49 26; Molex Mini-Fit™ serisi soketler için 0.5 - 2.5 mm² kapasiteli, yüksek hassasiyetli sıkıştırma profilidir. Endüstriyel bağlantılarda sıfır hata sağlar.

Knipex 97 49 26 Molex Mini-Fit™ Sıkıştırma Kalıbı Nedir ve Nasıl Çalışır?

Knipex 97 49 26, Molex LLC Mini-Fit™ serisi konnektörlerin iletken kablo uçlarına endüstriyel standartlarda sabitlenmesini sağlayan, Knipex 97 43 200 sistem pensesiyle uyumlu profesyonel bir sıkıştırma profilidir.

Bu teknik modül, bilgisayar donanımları, otomotiv elektroniği ve endüstriyel kontrol ünitelerinde yaygın olarak kullanılan Mini-Fit™ soketlerin montajı için geliştirilmiştir. Çalışma prensibi, terminalin "B-crimp" olarak adlandırılan özel geometrisini, iletken damarların ve izolasyonun üzerine eş zamanlı ve kontrollü bir baskıyla katlamaktır. 0.5 ile 2.5 mm² arasındaki kesitlerde mikrometrik hassasiyet sunan bu profil, manuel montaj hatalarını ortadan kaldırarak bağlantı noktasında maksimum çekme mukavemeti ve minimum direnç sağlar.

Hangi İşlerde Kullanılır?

Veri merkezleri, otomotiv kablo gruplama, beyaz eşya kontrol kartları ve endüstriyel otomasyon sistemlerindeki Molex Mini-Fit™ konnektör uygulamalarında kullanılır.

Elektronik teknisyenlerinin ve montaj uzmanlarının bu kalıbı tercih ettiği başlıca alanlar:

• Veri İşleme ve IT: Sunucu güç kaynakları ve bilgisayar iç ünite bağlantılarındaki Molex soketlerin üretimi.

• Otomotiv Elektroniği: Araç içi sinyalizasyon ve düşük voltajlı güç dağıtım hatlarının kablolanması.

• Endüstriyel Otomasyon: Sensör ve aktuator bağlantılarında kullanılan Mini-Fit™ terminallerin sonlandırılması.

• Prototip Geliştirme: Ar-Ge laboratuvarlarında seri üretim kalitesinde manuel kablo gruplama hazırlığı.

Neden Knipex 97 49 26 Tercih Edilmeli?

Knipex 97 49 26, Molex Mini-Fit™ terminallerinin hassas sac yapısını ezmeden form verir; standart penselerin aksine terminalin soket gövdesine girişini engelleyen şekil bozukluklarına yol açmaz.

Mini-Fit™ serisi soketler, oldukça küçük ve hassas toleranslara sahiptir. Piyasada bulunan jenerik penseler genellikle terminalin kanatlarını yanlış açıyla katlayarak konnektörün kilitlenmesini zorlaştırır veya elektrik arkına neden olan gevşek bağlantılar oluşturur. Knipex 97 49 26, Molex'in teknik spesifikasyonlarına tam uyumlu ağız yapısıyla, her sıkmada fabrikasyon kalitesinde sonuç verir. Değiştirilebilir yapısı sayesinde, tek bir sistem pensesi (97 43 200) ile sadece kalıbı değiştirerek ekipman maliyetini optimize eder.

Öne Çıkan Teknik Avantajlar

Dört farklı hassas yuva yapısı ve özel ısıl işlem görmüş çelik gövdesiyle, en küçük kesitlerde bile "soğuk kaynak" kalitesinde bağlantı sunar.

• Performans: 0.5 - 2.5 mm² aralığında düşük temas direnci ve yüksek mekanik çekme kuvveti sağlayan hatasız baskı.

• Dayanıklılık: Yağda sertleştirilmiş özel kalite krom vanadyum elektrik çeliği sayesinde yoğun kullanımda dahi ölçüsel kararlılığını korur.

• Enerji Verimliliği: Mikrometrik temas yüzeyi oluşturarak voltaj düşüşlerini engeller ve hassas elektronik kartların güvenliğini sağlar.

• Kullanım Kolaylığı: Sistem pensesine vida ile saniyeler içinde sabitlenir; operasyon anında terminalin kalıp içinde kaymasını önleyen kanal yapısına sahiptir.

• Uzun Servis Ömrü: Korozyon direnci yüksek yüzey kaplaması ile laboratuvar ve atölye ortamlarındaki neme karşı dayanıklıdır.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Hatasız bir Molex montajı için kabloyu terminale yerleştirmeden önce izolasyonun çok uzun soyulmadığından emin olun ve mutlaka bir locator (konumlandırıcı) kullanın.

1. Hassas Kesit Seçimi: Kablo kesitinizle (örn. 0.75 mm²) kalıp üzerindeki yuva numarasının tam eşleştiğinden emin olun; yanlış yuva terminalin soket içine girmesini engeller.

2. Konumlandırıcı Avantajı: 97 49 26 1 kodlu locator (konumlandırma yardımcısı) kullanmak, terminalin kalıp içinde milimetrik olarak doğru yerde durmasını sağlar ve montaj firesini sıfıra indirir.

3. İzolasyon Baskısı: Mini-Fit™ terminallerde izolasyon kanatlarının da doğru şekilde kavrandığını sıkma sonrası mutlaka gözle kontrol edin.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu Ürün Kime Uygundur? Molex Mini-Fit™ serisi ile çalışan pano imalatçıları, PC donanım geliştiricileri ve endüstriyel elektronik teknisyenleri için.

• Kimler İçin Uygun Değildir? Sadece kaba elektrik tesisatı (yüksük, pabuç vb.) yapanlar için bu profil çok hassastır; ilgili işleme uygun daha büyük kalıplar tercih edilmelidir.

Sık Sorulan Sorular

• Bu kalıp tek başına kullanılabilir mi? Hayır, bu bir profil modülüdür. Kullanmak için Knipex 97 43 200 (Crimp System Pliers) gövdesine sahip olmanız gerekir.

• Mini-Fit™ Jr. modelleriyle uyumlu mu? Evet, Mini-Fit™ serisinin standart 4.2mm pin aralıklı tornalanmamış (sac) terminalleriyle tam uyumludur.

• Pense kilitlenirse ne yapmalıyım? Yanlış yuva seçildiğinde sistem pensesinin emniyet kilidini (mandallı mekanizma) kullanarak pensesi açabilir ve kalıbı kurtarabilirsiniz.

• Locator (konumlandırıcı) paket içeriğine dahil mi? Hayır, locator (97 49 26 1) ayrı olarak satılır; profesyonel sonuç için kullanılması uzmanlarca tavsiye edilir.

Güvenlik ve Bakım Önerileri

Hassas elektronik sistemlerdeki zayıf sıkıştırmalar yüksek ısınma ve anakart yangınlarına sebep olabilir; sadece marka-spesifik test edilmiş profilleri kullanın.

• Periyodik Temizlik: Kalıp içindeki küçük kanal yapılarında toz veya metal artığı birikmemesi için düzenli olarak kuru bir fırça ile temizleyin.

• Yağlama ve Koruma: Kalıbın çalışma yüzeylerini değil, sistem pensesinin eklem yerlerini yağlayın. Kalıbı nemsiz bir ortamda saklayın.

Sektörel Teknik Uzmanlık Notu

30+ yıllık endüstriyel elektronik deneyimimle şunu söyleyebilirim: Molex Mini-Fit™ gibi mikrometrik toleranslı soketlerde "uygun fiyatlı" jenerik penseler kullanmak, uzun vadede sistem duruşlarına ve yüksek servis maliyetlerine yol açar. Knipex 97 49 26, sadece bir sıkma kalıbı değil, veri ve güç iletiminin sürekliliği için bir "sıfır hata" sigortasıdır.
