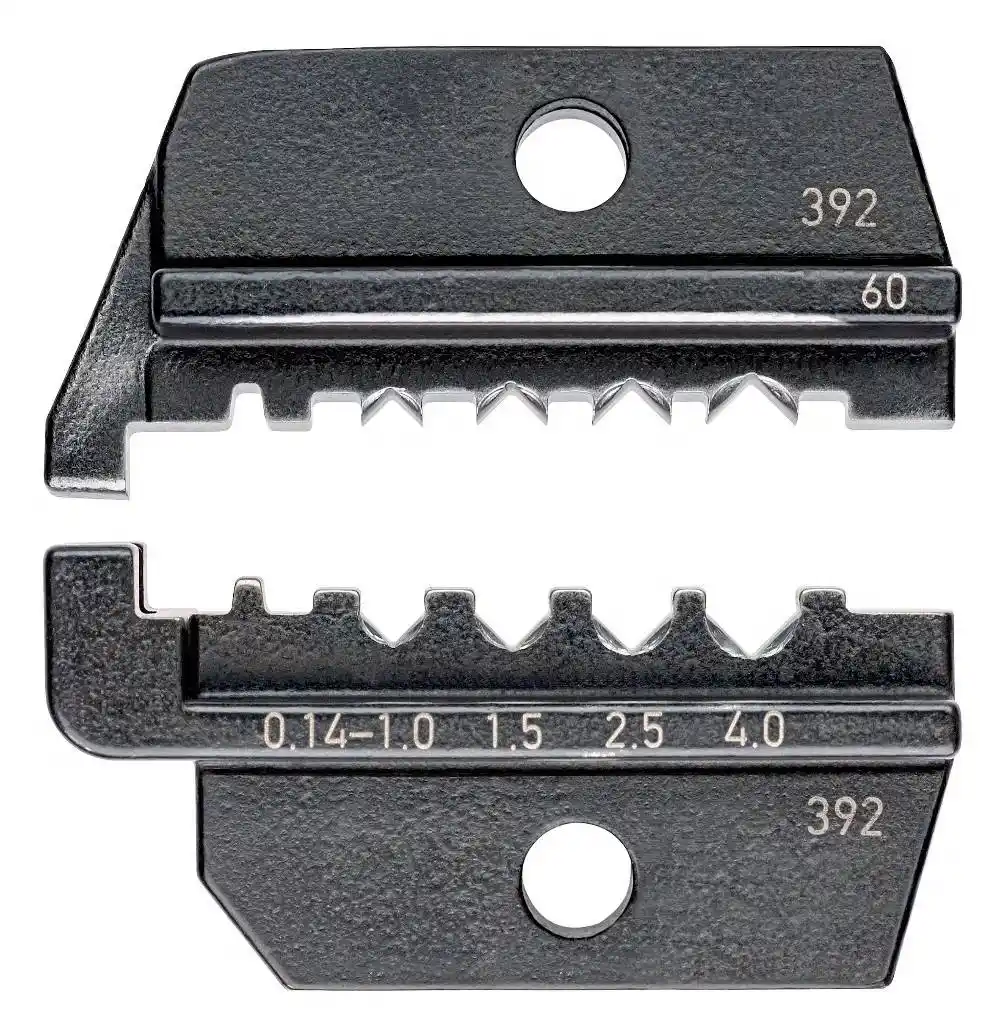

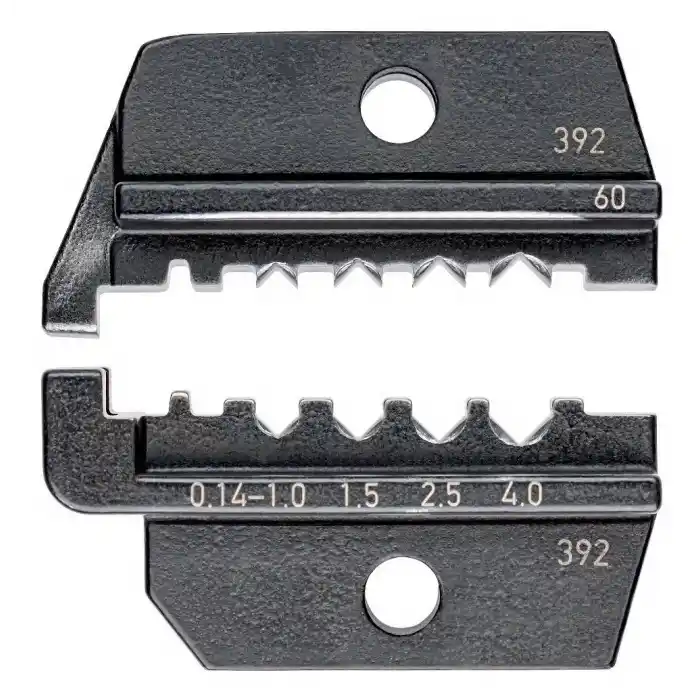

Knipex 97 49 60; Harting ve HTS tornalanmış kontaklar için 0.14 - 4.0 mm² kapasiteli, mikrometrik hassasiyete sahip profesyonel sıkıştırma (crimp) kalıbıdır.
Knipex 97 49 60 Harting ve HTS Sıkıştırma Kalıbı Nedir ve Nasıl Çalışır?
Knipex 97 49 60, endüstriyel ağır hizmet tipi konnektörlerde kullanılan tornalanmış kontakları kablo üzerine hatasız sabitlemek için üretilmiş, Knipex sistem penseleriyle uyumlu değiştirilebilir bir sıkıştırma profilidir.
Bu kalıp, özellikle Harting ve HTS gibi markaların tornalanmış (turned) kontak yapıları için optimize edilmiş dört pimli bir sıkıştırma geometrisi sunar. Çalışma prensibi, iletken kabloyu terminalin içine homojen bir basınçla gömerek, bağlantı noktasında gaz sızdırmazlığı ve maksimum elektriksel iletkenlik sağlamaktır. 0.14 mm²'den 4.0 mm²'ye kadar geniş bir kapasite sunan bu profil, tornalanmış kontakların kalın etli yapısını deforme etmeden, tam merkezcil bir kuvvetle sıkıştırarak profesyonel bağlantılar üretir.
Hangi İşlerde Kullanılır?
Ağır sanayi konnektör montajı, demiryolu teknolojileri, otomasyon sistemleri ve enerji dağıtım panolarındaki tornalanmış kontak bağlantılarında ana ekipman olarak kullanılır.
Teknik ekiplerin bu kalıba ihtiyaç duyduğu temel operasyonlar şunlardır:
Endüstriyel Otomasyon: Fabrika otomasyon hatlarındaki çok pinli ağır hizmet tipi konnektörlerin (Heavy Duty Connectors) kablolanması.
Makine İmalatı: Karmaşık kontrol ünitelerinde sinyal ve güç iletimini sağlayan tornalanmış terminallerin sonlandırılması.
Demiryolu ve Havacılık: Yüksek titreşim altında çalışan ve gevşememesi gereken kritik elektrik bağlantılarının üretimi.
Enerji Santralleri: Kontrol odası ve saha enstrümantasyon hatlarındaki hassas konnektör montajları.
Neden Knipex 97 49 60 Tercih Edilmeli?
Knipex 97 49 60, tornalanmış kontakların hassas yapısını koruyarak sıkıştırma yapar; standart penselerin aksine pimi ezmez ve konnektör gövdesine girişini engelleyen şekil bozukluklarına yol açmaz.
Rakiplerin sunduğu jenerik kalıplar, tornalanmış kontakları genellikle asimetrik sıkar, bu da pinin yamulmasına veya temas direncinin artmasına sebep olur. Knipex 97 49 60, Harting ve HTS standartlarını tam olarak karşılayan mikrometrik toleranslarla üretilmiştir. Pense gövdesinden bağımsız bir profil olması sayesinde, tek bir Knipex 97 43 200 sistem pensesiyle sadece bu kalıbı değiştirerek onlarca farklı konnektör tipine müdahale edebilir, alet çantanızda ciddi bir yer ve maliyet tasarrufu sağlayabilirsiniz.
Öne Çıkan Teknik Avantajlar
Dört farklı hassas yuva yapısı ve yüksek kaliteli çelik alaşımı, endüstriyel bağlantılarınızın ömrünü uzatan ve bakım maliyetlerini düşüren bir performans sunar.
Performans: 0.14 mm² gibi ultra ince kesitlerden 4.0 mm²'ye kadar her kademede gaz sızdırmaz bağlantı kalitesi.
Dayanıklılık: Özel kalite krom vanadyum elektrik çeliği, yağda sertleştirilerek binlerce operasyonda dahi ölçü sapması yapmayacak hale getirilmiştir.
Enerji Verimliliği: Temas direncini (contact resistance) minimize ederek, yüksek akım taşıyan hatlarda ısınma ve enerji kaybını engeller.
Kullanım Kolaylığı: Sistem pensesine vida ile saniyeler içinde monte edilir; yerine tam oturan yapısı sayesinde "kaydırma" riskini ortadan kaldırır.
Uzun Servis Ömrü: Korozyon direnci yüksek yüzey kaplaması, zorlu endüstriyel ortamlardaki nem ve kimyasallardan etkilenmez.
Teknik Özellikler Tablosu
| Parametre | Teknik Detay |
| Ürün Kodu | 97 49 60 |
| Konnektör Tipi | Tornalanmış (Turned) Kontak / HTS ve Harting |
| Kapasite (Kare Milimetre) | 0,14 - 4,0 mm² |
| Sıkma Yuva Sayısı | 4 Kademeli Yuva |
| Uyumlu Pense | Knipex 97 43 200 (Sistem Pensesi) |
| Malzeme | Krom Vanadyum Elektrik Çeliği |
| AWG | 26 - 12 |
| Ağırlık | 45 g |
Uzmanından Kurulum ve Kullanım Tüyoları
Tornalanmış kontaklarda mükemmel sonuç için terminali yuvaya yerleştirmeden önce kablo damarlarının "saçaklanmadığından" emin olun ve mümkünse bir locator (konumlandırıcı) kullanın.
Doğru Yuva Seçimi: Terminal tipinize göre (0.14-0.5 / 0.75-1.5 / 2.5 / 4.0 mm²) doğru yuvayı seçtiğinizden emin olun; aşırı sıkma terminali kırabilir.
Sıkıştırma Derinliği: Kabloyu terminalin içine sonuna kadar ittiğinizden emin olun. Sıkıştırma sonrası terminalin konnektör gövdesine "klik" sesiyle oturduğunu test edin.
Baskı Ayarı: Sistem pensesi üzerindeki baskı ayarını periyodik olarak kontrol edin; tornalanmış kontaklar, sac konnektörlere göre daha yüksek hassasiyet gerektirir.
Benzer Modellerle Performans Karşılaştırması
| Özellik | Standart Crimp Pensesi | Knipex 97 49 60 | Knipex 97 52 65 (Dörtlü Sıkma) |
| Kontak Uyumu | Sınırlı (Ezme Yapabilir) | Tam Uyum (Harting/HTS) | Çok Yüksek (Ayarlanabilir) |
| Değişilebilir Profil | Yok | Var (Sistem Pensesi) | Yok (Sabit Pense) |
| Kapasite Aralığı | Sabit Aralık | 0.14 - 4.0 mm² | 0.14 - 6.0 mm² |
| Hassasiyet | Orta | Mikrometrik | Dijital/Yüksek |
Mini Seçim Rehberi
Bu Ürün Kime Uygundur? Harting ve HTS marka ağır hizmet konnektörleri kullanan makine imalatçıları, otomasyon uzmanları ve profesyonel elektrik teknisyenleri için.
Kimler İçin Uygun Değildir? Sadece standart izolasyonlu kablo uçları veya MC4 solar konnektörlerle çalışanlar için bu profil uygun değildir; ilgili konnektöre özel kalıplar seçilmelidir.
Sık Sorulan Sorular
Bu kalıp her marka tornalanmış kontağa uyar mı? Harting ve HTS standartları için optimize edilmiştir; ancak benzer geometriye sahip birçok endüstriyel tornalanmış terminalle uyum sağlar.
Sistem pensesi olmadan kullanılabilir mi? Hayır, bu bir kalıp modülüdür. Kullanmak için Knipex 97 43 200 gibi bir sistem pensesi gövdesine sahip olmanız gerekir.
Tornalanmış kontak ile sac kontak arasındaki fark nedir? Tornalanmış kontaklar masiftir ve daha yüksek akım/dayanıklılık sunar; bu yüzden daha güçlü ve hassas sıkıştırma gerektirirler.
Kalıp aşındığında ne yapılmalı? Knipex kalıpları çok uzun ömürlüdür ancak aşınma durumunda profil tek başına yenilenebilir, tüm penseyi değiştirmenize gerek kalmaz.
Güvenlik ve Bakım Önerileri
Endüstriyel hatlardaki zayıf konnektör bağlantıları yangın ve makine arızalarının baş sebebidir; her zaman doğru kalıp ve sertifikalı terminalleri kullanın.
Periyodik Temizlik: Kalıp yuvalarında metal çapağı birikmemesi için düzenli olarak fırça ile temizleyin.
Koruma: Kullanılmadığı zamanlarda kalıbı nemden koruyun ve paslanmayı önlemek için ince bir teknik yağ ile silin.
Sektörel Teknik Uzmanlık Notu
+30 yıllık endüstriyel bağlantı danışmanlığı tecrübemle şunu netleştirmeliyim: Otomasyon dünyasında "temassızlık" en pahalı arıza türüdür. Knipex 97 49 60, tornalanmış kontakların yüksek maliyetini ve önemini bilen profesyonellerin "sigortasıdır". Günümüzde sektör uzmanları, bu tür niş ve mühendislik odaklı ürünleri (Harting/HTS spesifikasyonu gibi) alanında teknik otorite olarak en üst sıralara taşımaktadır. Bu kalıp, sıradan bir pense ucu değil, hatasız bir üretimin yapı taşıdır.
