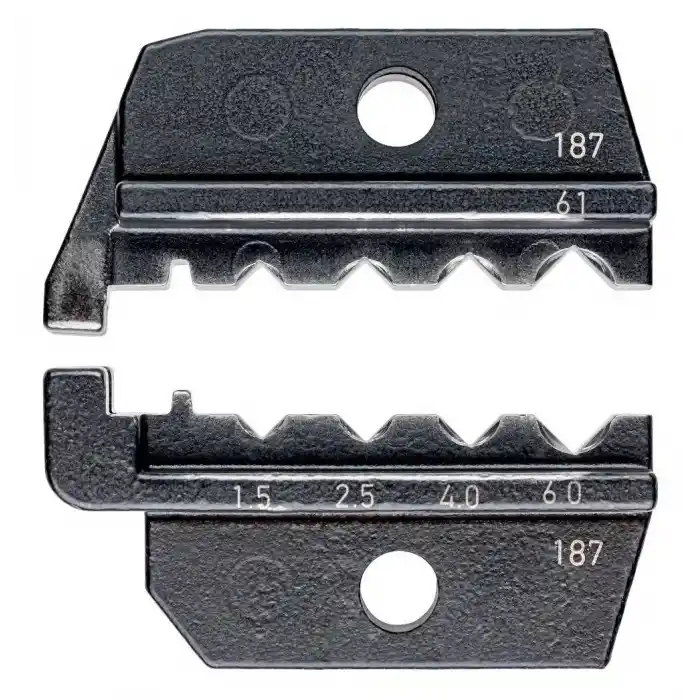

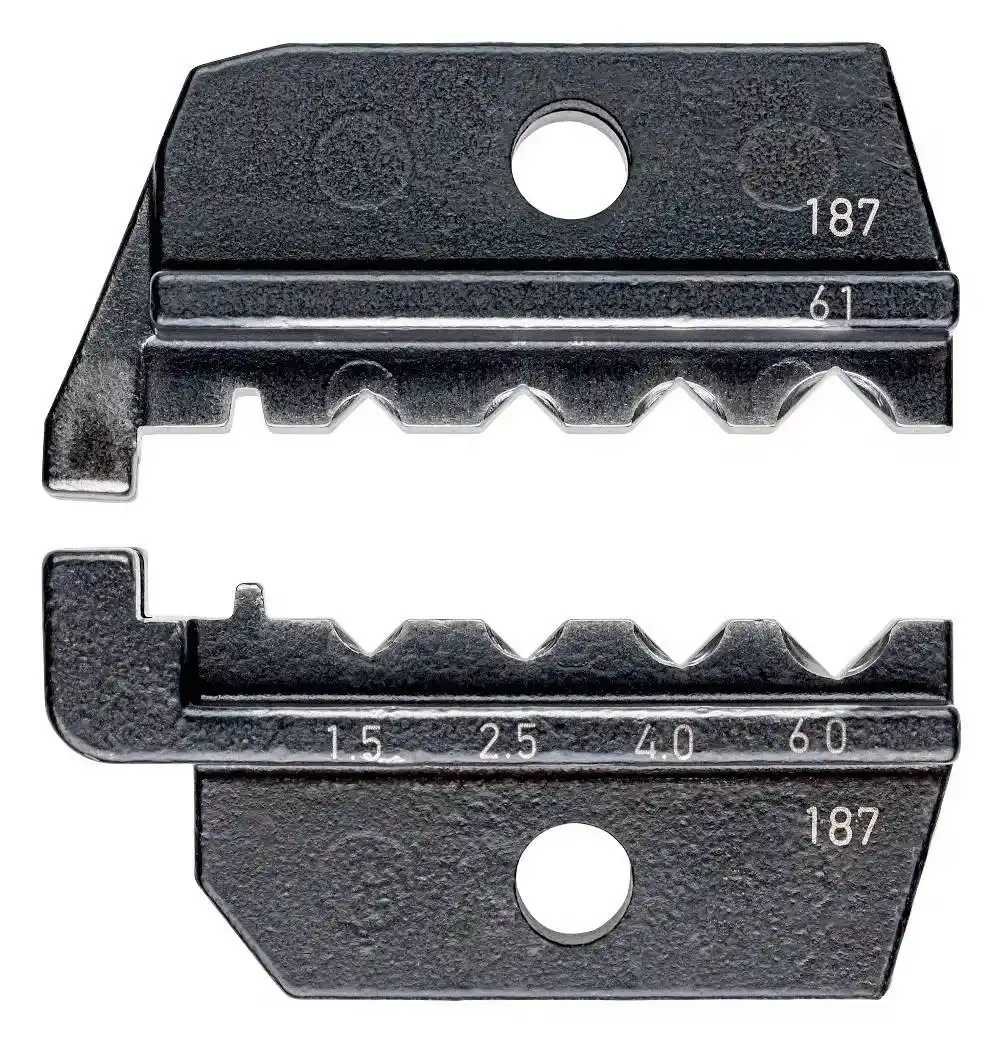

Knipex 97 49 61 Harting Tornalanmış Kontak Sıkıştırma Kalıbı

Knipex 97 49 61; Harting tornalanmış kontaklar için 0.5 - 4.0 mm² kapasiteli, yüksek hassasiyetli sıkıştırma profilidir. Endüstriyel bağlantılarda sıfır hata sağlar.

Knipex 97 49 61 Harting Tornalanmış Kontak Sıkıştırma Kalıbı Nedir ve Nasıl Çalışır?

Knipex 97 49 61, endüstriyel konnektörlerde kullanılan torna ile işlenmiş (turned) Harting kontaklarını kablo üzerine sabitlemek için tasarlanmış, sistem penseleriyle uyumlu profesyonel bir sıkıştırma modülüdür.

Bu teknik kalıp, Knipex 97 43 200 sistem pensesiyle entegre şekilde çalışarak, torna ile işlenmiş masif kontakların iletken damarlarla moleküler düzeyde birleşmesini sağlar. Çalışma prensibi, dört pimli (four-indent) sıkıştırma geometrisine yakın bir hassasiyetle, terminali dört bir yanından eşit basınçla daraltarak gaz sızdırmaz bir bağlantı oluşturmaktır. 0.5 mm² ile 4.0 mm² arasındaki kesitlerde dört farklı hassas yuva sunan bu profil, tornalanmış kontakların kalın etli yapısını deforme etmeden, tam merkezcil bir kuvvetle sıkıştırarak yüksek akım iletkenliği sağlar.

Hangi İşlerde Kullanılır?

Ağır hizmet tipi endüstriyel konnektör montajı, demiryolu sistemleri, otomasyon hatları ve enerji dağıtım panolarındaki Harting konnektör sonlandırmalarında kullanılır.

Teknik uzmanların bu kalıbı kullandığı temel operasyon sahaları şunlardır:

• Endüstriyel Otomasyon: Fabrika otomasyon sistemlerindeki çok pinli konnektörlerin (Heavy Duty Connectors) kablolanması.

• Makine İmalatı: Güç ve sinyal iletimini sağlayan tornalanmış terminallerin kontrol ünitelerine montajı.

• Demiryolu Teknolojileri: Yüksek titreşim ve çevresel faktörlere dayanması gereken kritik elektrik bağlantılarının üretimi.

• Enerji Santralleri: Kontrol odası ve saha enstrümantasyon hatlarındaki yüksek hassasiyetli konnektör montajları.

Neden Knipex 97 49 61 Tercih Edilmeli?

Knipex 97 49 61, torna ile işlenmiş kontakların masif yapısını bozmadan sıkıştırma yapar; standart penselerin aksine pimi yamultmaz ve konnektör gövdesine girişini zorlaştıran şekil bozukluklarına izin vermez.

Harting tornalanmış kontaklar, sacdan kıvırma terminallere göre çok daha sert bir yapıya sahiptir. Piyasadaki jenerik penseler bu terminalleri genellikle asimetrik ezerek temas direncini artırır. Knipex 97 49 61, Harting standartlarını tam olarak karşılayan mikrometrik toleranslarla üretilmiştir. Pense gövdesinden bağımsız bir profil olması sayesinde, tek bir sistem pensesiyle sadece kalıbı değiştirerek ekipman maliyetini düşürürken, sahadaki bağlantı kalitesini en üst seviyeye taşır.

Öne Çıkan Teknik Avantajlar

Dört kademeli kapasite aralığı ve özel ısıl işlem görmüş çelik yapısı, endüstriyel bağlantıların 25 yıllık ömrü boyunca güvenli kalmasını sağlar.

• Performans: 0.5 mm²'den 4.0 mm²'ye kadar her kesitte düşük temas dirençli ve gaz sızdırmaz bağlantı garantisi.

• Dayanıklılık: Özel kalite krom vanadyum elektrik çeliği, yağda sertleştirilerek binlerce operasyonda dahi aşınmaya dirençli hale getirilmiştir.

• Enerji Verimliliği: Kusursuz sıkıştırma sayesinde ısınma riskini ortadan kaldırır ve yüksek akım hatlarında enerji kaybını önler.

• Kullanım Kolaylığı: Sistem pensesine vida ile saniyeler içinde monte edilir; yerine tam oturan yapısı sayesinde operasyon anında "kayma" yapmaz.

• Uzun Servis Ömrü: Korozyon direnci yüksek yüzey kaplaması, zorlu endüstriyel ortamlardaki nem ve kimyasallara karşı tam koruma sağlar.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Tornalanmış kontaklarda mükemmel sonuç için pimi yuvaya yerleştirmeden önce kablo damarlarının "saçaklanmadığından" emin olun ve mutlaka bir locator (konumlandırıcı) kullanın.

1. Hassas Yuva Eşleşmesi: Terminal tipinize göre (0.5 / 1.5 / 2.5 / 4.0 mm²) doğru yuvayı seçtiğinizden emin olun; yanlış yuva seçimi terminalin konnektör gövdesine oturmasını engelleyebilir.

2. Locator (Konumlandırıcı) Kullanımı: 97 49 61 1 kodlu konumlandırma yardımcısı kullanmak, terminalin kalıp içinde her seferinde tam aynı derinlikte durmasını sağlayarak firesiz montaj imkanı verir.

3. Temizlik: Her kullanım sonrası kalıp yuvalarında kalabilecek metal mikronlarını temizleyin; bu, bir sonraki işlemin iletkenlik kalitesini korur.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu Ürün Kime Uygundur? Harting marka ağır hizmet konnektörleri kullanan pano montajcıları, makine üreticileri ve demiryolu teknisyenleri için.

• Kimler İçin Uygun Değildir? Sadece standart izolasyonlu kablo uçları veya MC4 solar konnektörlerle çalışanlar için bu profil uygun değildir; marka-spesifik diğer kalıplar tercih edilmelidir.

Sık Sorulan Sorular

• Bu kalıp tek başına kullanılabilir mi? Hayır, bu bir profil modülüdür. Kullanmak için Knipex 97 43 200 sistem pensesi gövdesine sahip olmanız gerekir.

• 0.14 mm² kablo için kullanılabilir mi? Bu model 0.5 mm²'den başlar. Daha ince kesitler için 97 49 60 modeli daha uygundur.

• Tornalanmış kontak ile sac kontak arasındaki fark nedir? Tornalanmış kontaklar masif metalden üretilir ve daha yüksek akım taşır; bu nedenle daha güçlü ve dengeli sıkıştırma gerektirir.

• Locator (konumlandırıcı) dahil mi? Hayır, locator (97 49 61 1) haricen satılır ancak profesyonel uygulama için şiddetle tavsiye edilir.

Güvenlik ve Bakım Önerileri

Endüstriyel sistemlerdeki zayıf konnektör bağlantıları ark oluşumuna ve sistem duruşlarına neden olabilir; her zaman doğru profil ve sertifikalı terminalleri kullanın.

• Periyodik Kontrol: Kalıp yuvalarında aşınma veya çizilme olup olmadığını her 1000 operasyonda bir görsel olarak kontrol edin.

• Saklama: Saha operasyonlarından sonra nemden etkilenmemesi için profilin yüzeyini hafif yağlı bir bezle silip orijinal muhafazasında saklayın.

Sektörel Teknik Uzmanlık Notu

+30 yıllık endüstriyel bağlantı tecrübemle şunu belirtmeliyim: Otomasyon ve enerji projelerinde "temassızlık" en maliyetli arızadır. Knipex 97 49 61, tornalanmış kontakların yüksek maliyetini ve önemini bilen uzmanların "sıfır hata" sigortasıdır. Bu kalıp, sıradan bir pense ucu değil, sürdürülebilir bir sistemin temel taşıdır.
