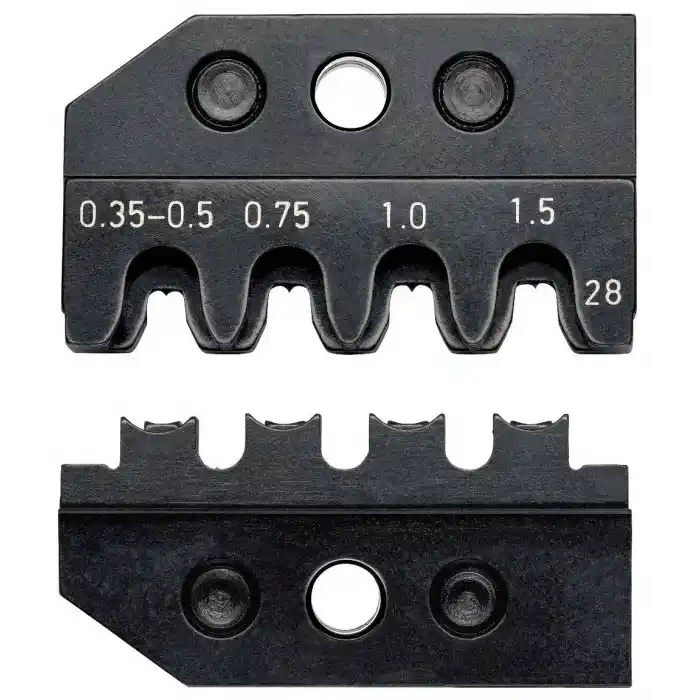

Knipex 97 49 28 Tyco AMP Superseal 1.5 Sıkıştırma Kalıbı

Knipex 97 49 28; Tyco AMP Superseal 1.5 serisi konnektörler için 0.35 - 1.5 mm² kapasiteli, yüksek hassasiyetli profesyonel sıkıştırma kalıbıdır. Hatasız montaj sağlar.

Knipex 97 49 28 Tyco AMP Superseal 1.5 Sıkıştırma Kalıbı Nedir ve Nasıl Çalışır?

Knipex 97 49 28, otomotiv ve endüstriyel sektörlerde kullanılan sızdırmaz AMP Superseal 1.5 serisi konnektörleri kabloya sabitlemek için mikrometrik hassasiyetle üretilmiş, Knipex sistem penseleriyle uyumlu bir profil modülüdür.

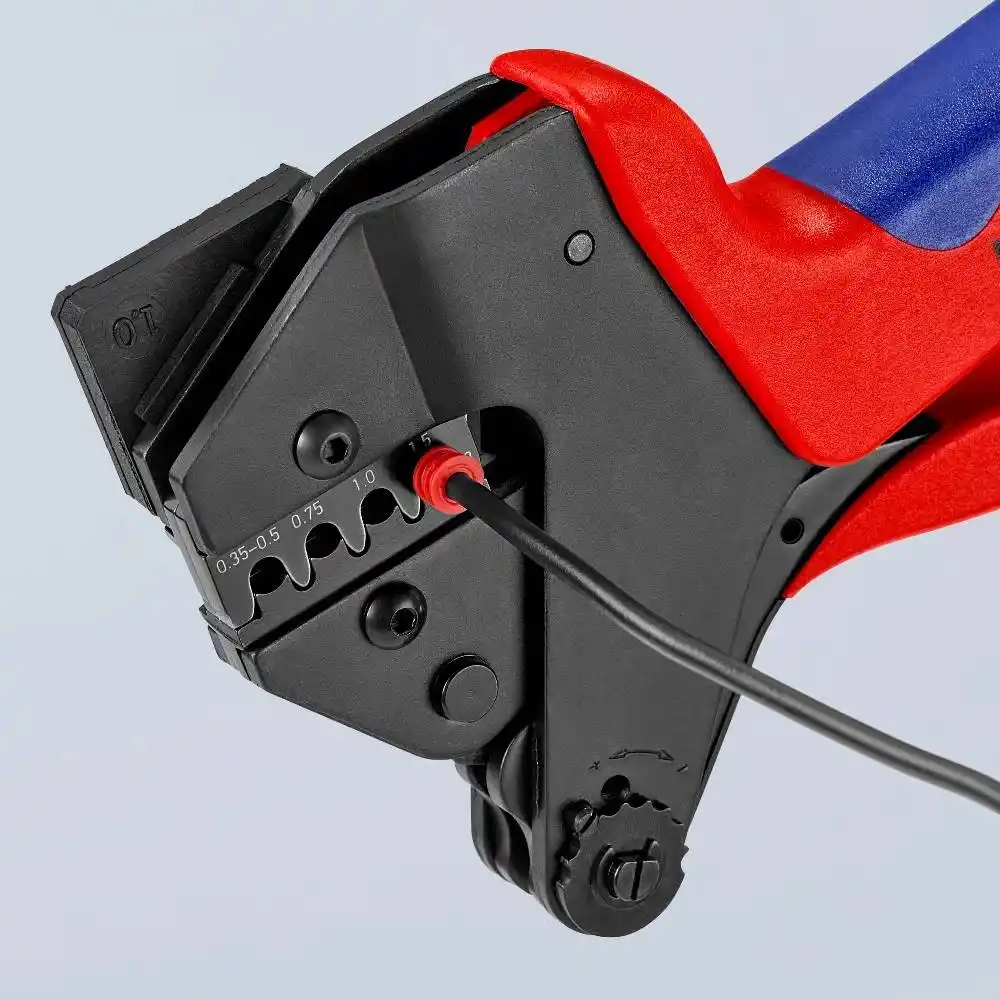

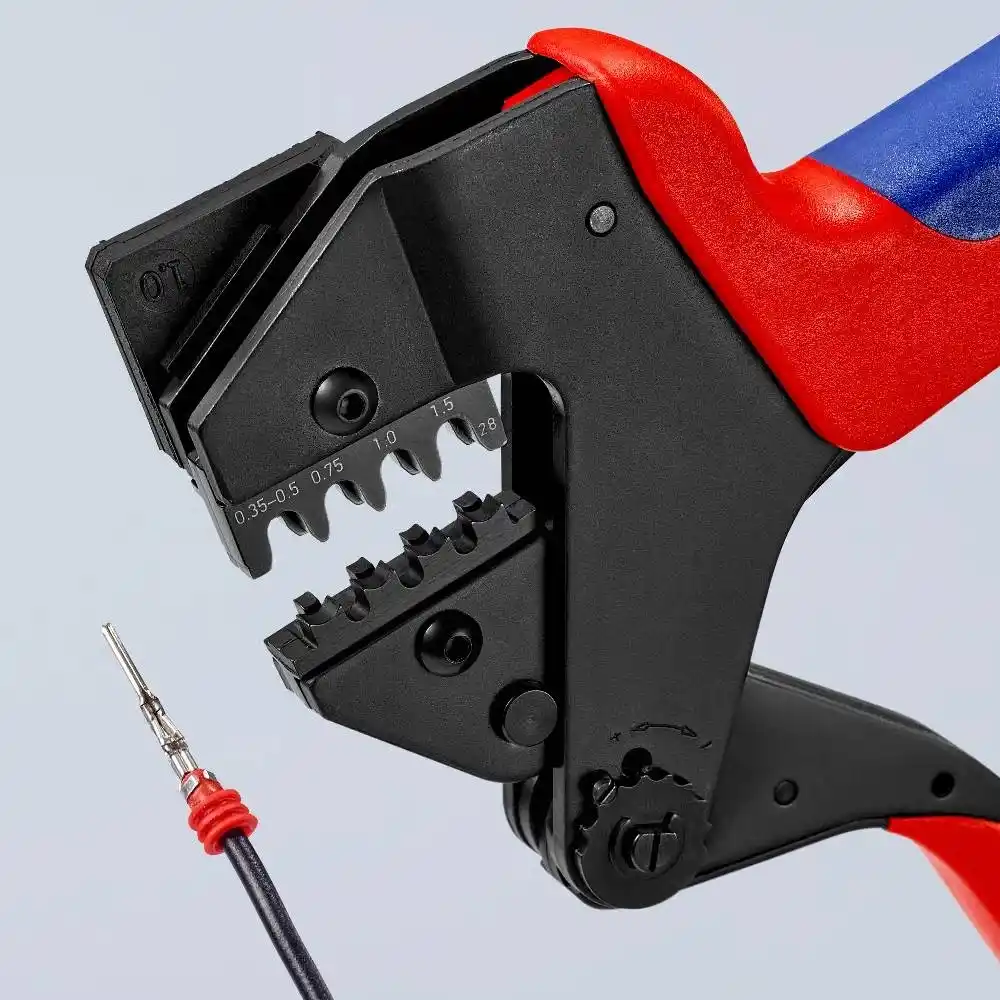

Bu teknik kalıp, Knipex 97 43 200 sistem pensesiyle entegre çalışarak Superseal konnektörlerin kendine has terminal ve conta (seal) yapısını eş zamanlı olarak sıkıştırır. Çalışma prensibi, iletken damarları terminalin içine "soğuk kaynak" kalitesinde gömerken, arka kısımdaki izolasyon ve conta bölgesini konnektörün IP67 sızdırmazlık standartlarını bozmadan mükemmel bir formda katlamaktır. 0.35 mm²'den 1.5 mm²'ye kadar olan kesitlerde üç farklı hassas yuva sunarak, özellikle titreşimli ve nemli ortamlarda elektriksel sürekliliği garanti altına alır.

Hangi İşlerde Kullanılır?

Özellikle motor sporları, ağır vasıta kablo gruplama, marin elektroniği ve endüstriyel sensör hatlarındaki IP67 sızdırmazlık gerektiren bağlantılarda ana ekipman olarak kullanılır.

Saha uzmanlarının bu spesifik kalıbı tercih ettiği uygulama alanları şunlardır:

• Otomotiv ve Motor Sporları: Sensör, enjektör ve aydınlatma gruplarındaki Superseal konnektörlerin hatasız montajı.

• Marin Elektroniği: Tekne ve yatlardaki korozyon riski yüksek su altı ve güverte üstü kablo bağlantıları.

• İş Makineleri ve Tarım: Toz, çamur ve yoğun titreşime maruz kalan dış ortam kontrol üniteleri.

• Endüstriyel Otomasyon: Fabrika ortamlarındaki sızdırmaz konnektörlü kablo demeti (harness) üretimi.

Neden Knipex 97 49 28 Tercih Edilmeli?

Knipex 97 49 28, Superseal 1.5 terminallerinin conta (seal) tutucu kanatlarını ezmeden, contayı tam sızdırmazlık formunda sararak standart penselerin yol açtığı su sızıntısı riskini ortadan kaldırır.

AMP Superseal konnektörler, montaj hatasına en duyarlı terminallerden biridir; contanın yanlış sıkıştırılması su sızıntısına ve dolayısıyla oksitlenmeye yol açar. Jenerik penseler genellikle terminali yamultur veya contayı parçalar. Knipex 97 49 28, Tyco Electronics'in resmi spesifikasyonlarına tam uyumlu ağız geometrisiyle her sıkmada fabrikasyon kalitesinde sonuç verir. Değiştirilebilir yapısı sayesinde tek bir pense gövdesiyle farklı konnektör tiplerine müdahale imkanı sunarak profesyonel alet maliyetini düşürür.

Öne Çıkan Teknik Avantajlar

Üç kademeli hassas yuva yapısı ve özel ısıl işlem görmüş çelik gövdesiyle, en zorlu dış ortam bağlantılarında 25 yıllık güvenilir temas sunar.

• Performans: 0.35 - 1.5 mm² aralığında IP67 sızdırmazlık standartlarını karşılayan düşük dirençli bağlantılar.

• Dayanıklılık: Yağda sertleştirilmiş özel kalite krom vanadyum elektrik çeliği sayesinde yoğun kullanımda dahi aşınmaya karşı dirençlidir.

• Enerji Verimliliği: Kusursuz temas yüzeyi oluşturarak voltaj düşümlerini engeller ve hassas sensör verilerinin doğruluğunu korur.

• Kullanım Kolaylığı: Sistem pensesine vida ile saniyeler içinde sabitlenir; operasyon anında terminalin kaymasını önleyen kanal yapısına sahiptir.

• Uzun Servis Ömrü: Korozyon direnci yüksek yüzey kaplaması ile atölye ve saha ortamlarındaki nemden etkilenmez.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Hatasız bir Superseal montajı için kabloyu terminale yerleştirmeden önce contanın (seal) yönünü kontrol edin ve 97 49 28 1 kodlu konumlandırıcıyı mutlaka kullanın.

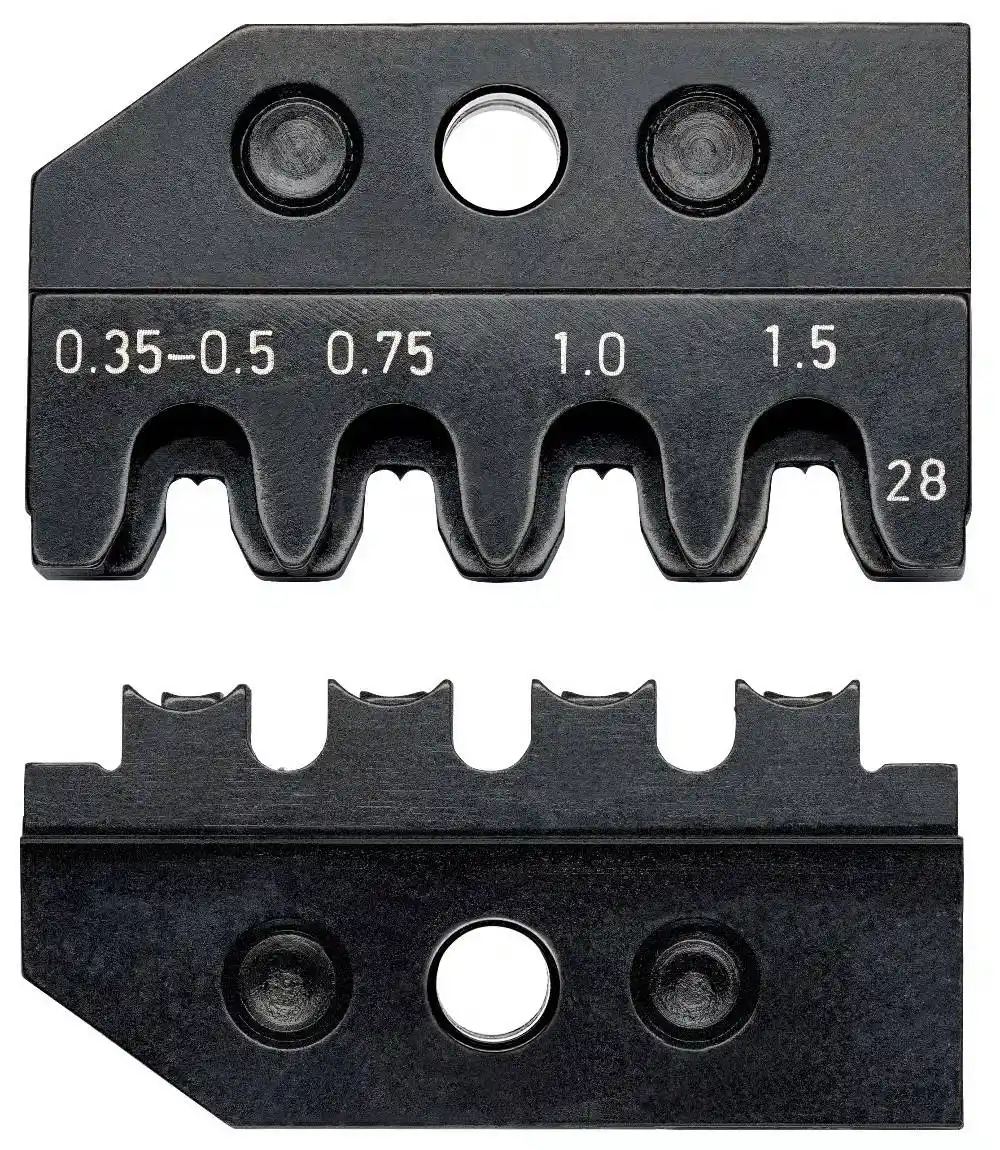

1. Doğru Yuva Seçimi: Terminal kesitinize (0.35-0.5 / 0.75-1.0 / 1.5 mm²) tam uygun yuvayı seçin; yanlış yuva contanın sızdırmazlık özelliğini yitirmesine sebep olur.

2. Konumlandırıcı Avantajı: 97 49 28 1 kodlu locator kullanmak, terminalin kalıp içinde milimetrik olarak doğru yerde durmasını sağlayarak conta ve iletken sıkıştırmasının aynı anda doğru noktadan yapılmasını sağlar.

3. Kablo Soyma Boyu: Kabloyu çok uzun soymayın; iletken teller terminalin önünden 1-2 mm'den fazla taşmamalıdır.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu Ürün Kime Uygundur? Otomotiv servisleri, yarış takımı teknisyenleri, marin elektrikçileri ve seri kablo demeti üretimi yapan profesyoneller için.

• Kimler İçin Uygun Değildir? Sadece ev içi elektrik tesisatı (pabuç, yüksük) yapanlar için bu profil gereksizdir; Superseal serisi dışında başka bir konnektörle çalışmaz.

Sık Sorulan Sorular

• Bu kalıp her marka Superseal konnektörde çalışır mı? Tyco AMP Superseal 1.5 serisi standartlarına göre üretilmiştir; bu standarda uyan yüksek kaliteli muadil konnektörlerde de başarılı sonuç verir.

• Sistem pensesi olmadan kullanılabilir mi? Hayır, bu bir kalıp modülüdür. Knipex 97 43 200 gibi bir sistem pensesi gövdesine takılması zorunludur.

• Contayı (seal) ayrı mı sıkıştırmam gerekiyor? Hayır, bu kalıbın en büyük avantajı iletkeni ve sızdırmazlık contasını tek bir hamlede, farklı baskı kuvvetleriyle aynı anda sıkıştırmasıdır.

• Locator (konumlandırıcı) paket içeriğine dahil mi? Hayır, locator (97 49 28 1) ayrıca satılır; ancak firesiz montaj için şiddetle tavsiye edilir.

Güvenlik ve Bakım Önerileri

Otomotiv elektroniğinde su sızıntısı kaynaklı kısa devreler en büyük yangın sebebidir; her zaman doğru profil ve IP67 uyumlu terminaller kullanın.

• Periyodik Muayene: Kalıp yuvalarında biriken plastik veya metal kalıntılarını fırça ile temizleyin; bu, contanın tam sızdırmazlık formunu almasını sağlar.

• Saklama: Saha operasyonlarından sonra nemden etkilenmemesi için profilin yüzeyini hafif yağlı bir bezle silip orijinal muhafazasında saklayın.

Sektörel Teknik Uzmanlık Notu

30+ yıllık otomotiv elektroniği tecrübemle şunu söyleyebilirim: Superseal konnektörleri "herhangi bir penseyle" sıkmaya çalışmak, ileride yaşanacak bir elektrik arızasının faturasına razı olmak demektir. Knipex 97 49 28, sızdırmazlık performansını fabrikasyon seviyesine taşıyarak sahadaki işçilik kalitesini mühendislik düzeyine yükseltir.
