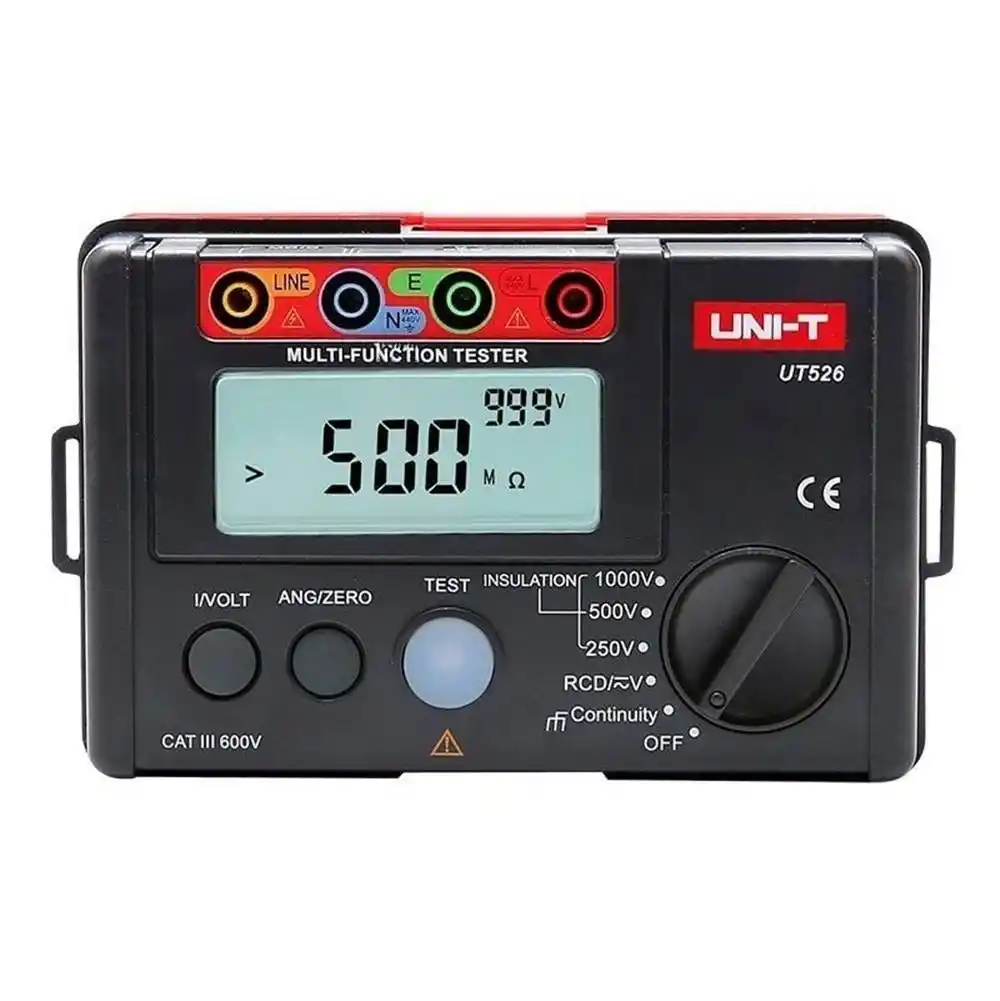

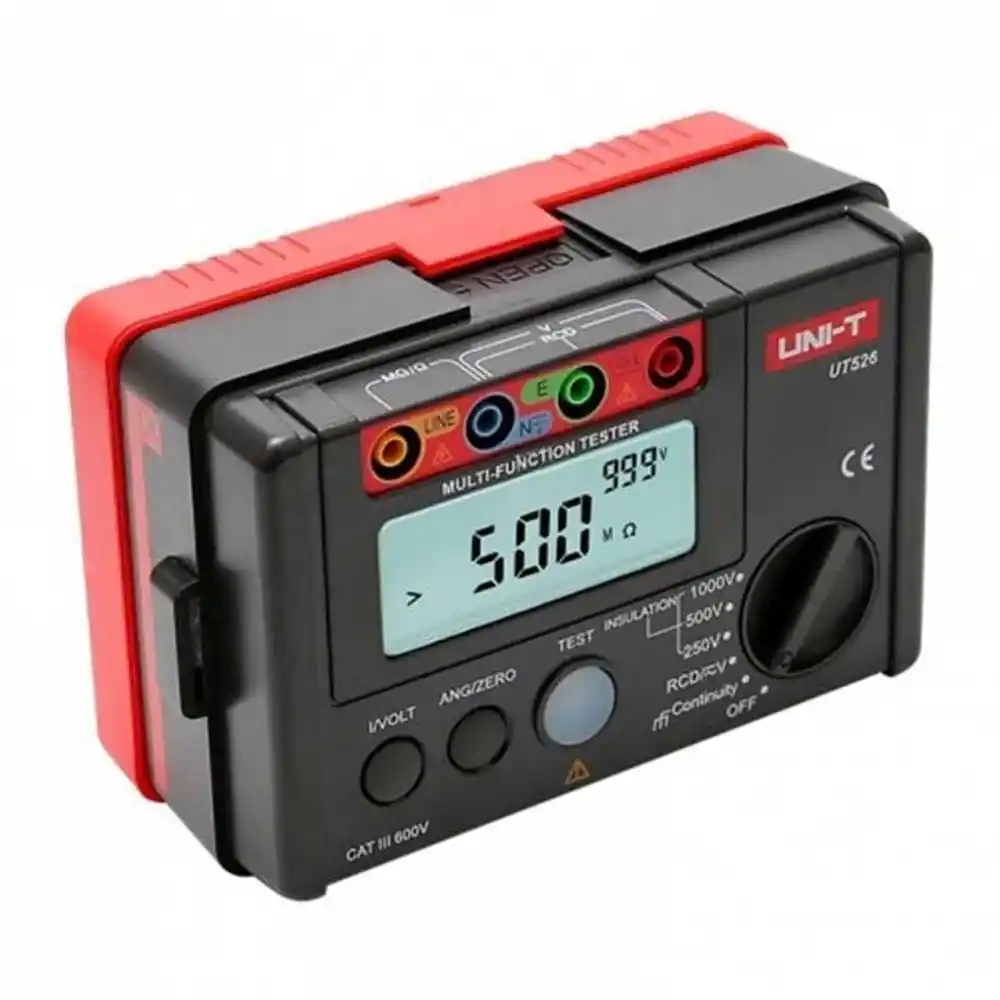

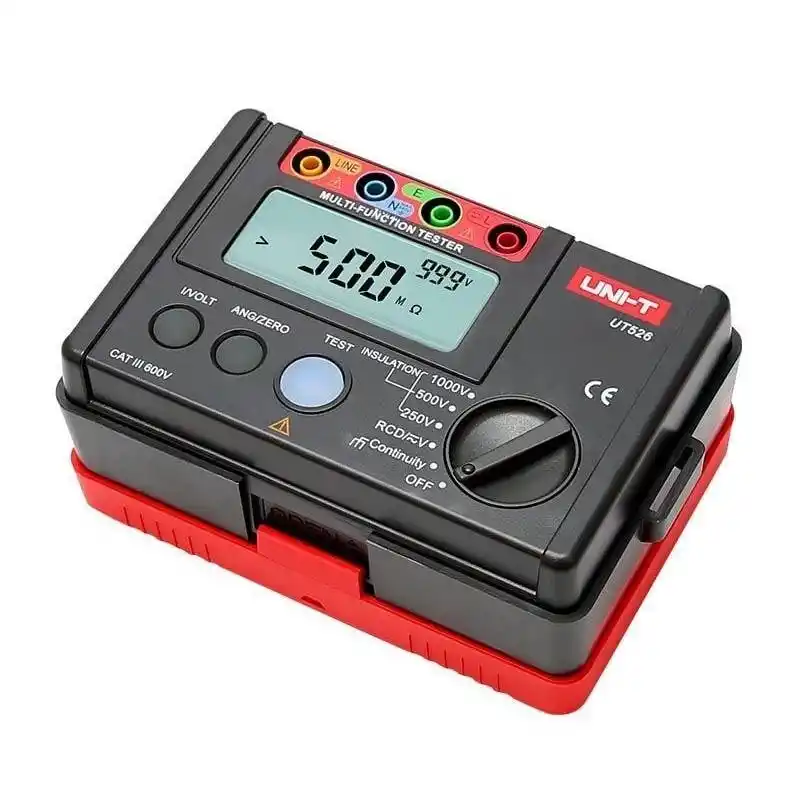

Uni-T UT526; izolasyon direnci, RCD (kaçak akım) ve süreklilik testlerini tek gövdede birleştiren, CAT III 600V güvenlik standartlı profesyonel bir elektriksel uygunluk test cihazıdır.
Uni-t UT526 Kaçak Akım ve İzolasyon Megeri Nedir ve Nasıl Çalışır?
Uni-T UT526, elektrik tesisatlarının güvenliğini doğrulamak için yalıtım direnci, kaçak akım rölesi (RCD) performansı ve toprak sürekliliğini ölçen çok fonksiyonlu (multi-function) bir elektriksel test cihazıdır.
UT526, modern elektrik mühendisliğinin ihtiyaç duyduğu üç kritik testi (İzolasyon, RCD ve Süreklilik) tek bir dijital platformda birleştirir. Cihaz, izolasyon testi sırasında 250V ile 1000V arasında yüksek voltaj üreterek iletkenler arasındaki yalıtım sızıntılarını tespit ederken, RCD modunda kaçak akım rölelerinin açma süresini ve hassasiyetini milisaniyeler bazında ölçer. Mikroişlemci kontrollü yapısı, analog megerlerin aksine sapma payını minimize ederek kararlı ve tekrarlanabilir sonuçlar üretir. Sahada kurulum sonrası onay testleri ve periyodik bakım denetimleri için "hepsi bir arada" çözüm sunan bir mühendislik harikasıdır.
Hangi İşlerde Kullanılır?
Bu çok fonksiyonlu test cihazı; bina elektrik tesisatı uygunluk raporlarının hazırlanmasında, endüstriyel pano bakımlarında ve enerji nakil hatlarının yalıtım kontrollerinde temel ekipman olarak kullanılır.
Uni-T UT526'nın teknik kapasitesi, aşağıdaki profesyonel uygulama alanlarında standartları belirler:
Tesisat Onay Testleri: Yeni tamamlanan binaların elektrik iç tesisat yönetmeliğine uygunluğunun denetlenmesi.
RCD (Kaçak Akım) Denetimi: Yaşam alanlarında hayat kurtarıcı olan kaçak akım rölelerinin doğru akım ve sürede açıp açmadığının periyodik testi.
Motor ve Trafo Bakımı: Bobin sargılarının ve kablo izolasyonlarının zamanla aşınan yalıtım dirençlerinin (meger testi) ölçülmesi.
Toprak Sürekliliği: Topraklama hatlarının ve koruma iletkenlerinin mekanik ve elektriksel bütünlüğünün doğrulanması.
Neden Uni-t UT526 Tercih Edilmeli?
UT526, teknisyenlerin sahada ayrı ayrı meger, RCD test cihazı ve multimetre taşıma zorunluluğunu ortadan kaldırarak hem maliyet hem de operasyonel hız avantajı sağlar.
Piyasadaki pek çok giriş seviyesi cihaz sadece izolasyon veya sadece süreklilik ölçerken, Uni-T UT526 profesyonel bir "kombine test cihazı" (Multi-Function Tester) mantığıyla çalışır. Rakiplerinden farklı olarak, test uçlarının direncini sıfırlama (zeroing) fonksiyonu sayesinde çok düşük dirençli süreklilik ölçümlerinde bile hatasız sonuç verir. Ayrıca, geniş LCD ekranı ve tek elle kontrol edilebilir döner komütatörü, dar pano içlerinde veya zor saha koşullarında operatöre büyük bir kullanım ergonomisi kazandırır.
Öne Çıkan Teknik Avantajlar
Yüksek voltaj çıkış kararlılığı ve akıllı devre koruma sistemleri, Uni-T UT526'yı en zorlu endüstriyel ortamlarda dahi güvenilir bir veri kaynağı haline getirir.
Performans: 1000V’a kadar yalıtım testi ve 10mA ile 500mA arası geniş RCD test akımı seçenekleri.

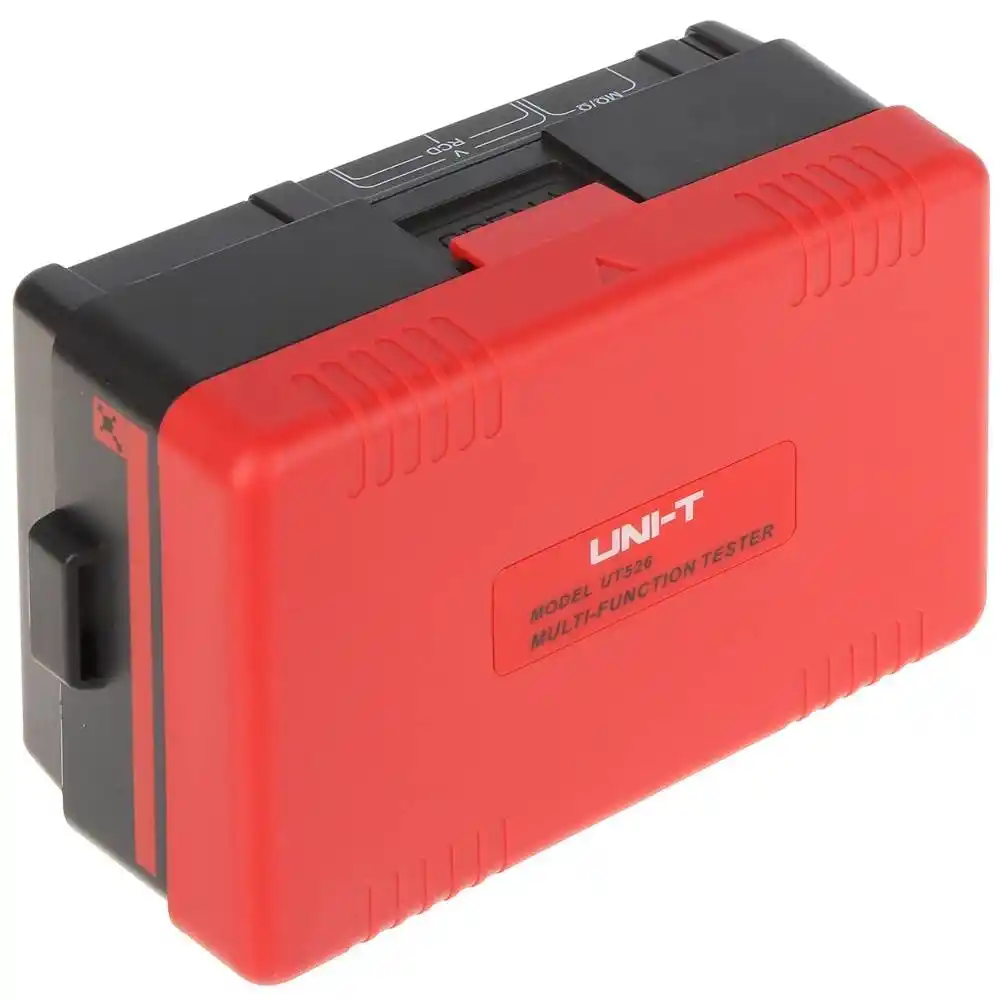

Dayanıklılık: Darbe emici dış kılıf ve ağır hizmet tipi test probları ile zorlu şantiye koşullarına tam uyum.
Enerji Verimliliği: Otomatik kapanma ve düşük pil tüketimi sayesinde tek set pille yüzlerce test imkanı.
Kullanım Kolaylığı: Test sonuçlarını donduran (Data Hold) fonksiyonu ve net okunabilen arka aydınlatmalı büyük ekran.
Uzun Servis Ömrü: CAT III 600V aşırı gerilim koruması, yanlış mod seçimlerinde cihazın elektronik devresini koruyarak arıza riskini minimize eder.
Teknik Özellikler Tablosu
| Fonksiyon | Ölçüm Aralığı | Hassasiyet (Hata Payı) |
| İzolasyon Direnci | 0.05MΩ ~ 500MΩ | ±(5%+5) |
| Test Voltajları | 250V / 500V / 1000V | 0% ~ 10% |
| RCD (Kaçak Akım) Testi | 10mA / 30mA / 100mA / 300mA / 500mA | ±(3%+2) |
| RCD Açma Süresi | 0ms ~ 2000ms | ±(2%+2) |
| Düşük Direnç (Süreklilik) | 0.01Ω ~ 2000Ω | ±(2%+5) |
| AC/DC Voltaj Ölçümü | 0V ~ 440V | ±(2%+5) |
| Frekans Ölçümü | 20Hz ~ 100Hz | Referans Değer |
Uzmanından Kurulum ve Kullanım Tüyoları
İzolasyon testi yapmadan önce mutlaka devredeki gerilimi kesin ve hassas elektronik cihazları (UPS, PLC vb.) hattan ayırın; aksi takdirde uygulanan yüksek voltaj bu cihazlara zarar verebilir.
Süreklilik Testinde Sıfırlama: Teste başlamadan önce probları birbirine değdirerek cihazın iç direncini "Zero" tuşuyla sıfırlayın. Bu, 0.1 ohm gibi kritik değerlerde hata yapmanızı önler.
RCD Testi Hazırlığı: RCD testi sırasında tesisata bağlı yüklerin (cihazların) fişini çekin. Cihazların içindeki sızıntı akımları, RCD'nin normalden daha erken açmasına ve yanlış rapor oluşturmanıza neden olabilir.
Deşarj Süresi: İzolasyon testi biter bitmez probları çekmeyin. UT526, hattaki birikmiş statik elektriği otomatik olarak deşarj eder; güvenliğiniz için ekranın sıfıra inmesini bekleyin.
Benzer Modellerle Performans Karşılaştırması
| Özellik | UT501A (Giriş Seviye) | UT526 (Profesyonel Kombine) | UT595 (Endüstriyel Kompleks) |
| İzolasyon Testi | Var (1000V) | Var (1000V) | Var (1000V) |
| RCD Testi | Yok | Var (Çok Fonksiyonlu) | Var (Gelişmiş) |
| Toprak Direnci | Yok | Süreklilik Bazlı | Kazıklı/Prizden Ölçüm |
| Kullanım Amacı | Sadece Yalıtım | Genel Tesisat Onayı | Kapsamlı Enerji Analizi |
Mini Seçim Rehberi
Bu Ürün Kime Uygundur? Elektrik tesisatçıları, iş sağlığı ve güvenliği (İSG) denetçileri, pano montaj ustaları ve bakım mühendisleri için "ideal fiyat/performans" cihazıdır.
Kimler İçin Uygun Değildir? Sadece topraklama geçiş direnci (kazıklı ölçüm) odaklı çalışanlar için spesifik toprak direnci test cihazları (örneğin UT521) daha uygundur.
Sık Sorulan Sorular
UT526 ile toprak direnci ölçülür mü? Cihaz, süreklilik moduyla toprak hattının bütünlüğünü ölçer; ancak prizden veya kazıktan spesifik toprak direnci (Ohm) ölçümü için bir üst segment olan UT595 serisi tercih edilmelidir.
Cihaz pille mi çalışıyor? Evet, 6 adet 1.5V pil ile çalışır ve sahada batarya bitme riskine karşı kolayca pil değişimi yapılabilir.
RCD testi sırasında sigorta atar mı? Evet, RCD testi "Kaçak Akım Rölesini" kasten açtırmak için tasarlanmıştır. Bu işlem tesisatın güvenli olduğunu kanıtlar.
Kalibrasyon sertifikası var mı? Uni-T ürünleri fabrika kalibrasyonludur; ancak resmi raporlamalar için yerel akredite kuruluşlardan yıllık kalibrasyon sertifikası alınması önerilir.
Güvenlik ve Bakım Önerileri
CAT III 600V güvenlik sınıfına sahip olan bu cihazla ölçüm yaparken mutlaka ark korumalı eldiven kullanın ve cihazı ıslak/nemli zeminlerde çalıştırmayın.
Yüksek Voltaj Uyarısı: Meger testi sırasında prob uçlarında 1000V gerilim bulunur. Probları tutarken parmak koruyucu sınırlarını aşmayın.
Temizlik: Cihazın kirlenmesi durumunda sadece kuru veya hafif nemli bezle silin; tiner veya alkol bazlı çözücüler dış muhafazaya ve LCD ekrana zarar verebilir.
Sektörel Teknik Uzmanlık Notu
30 yıllık elektriksel ölçüm ve denetim tecrübeme dayanarak belirtmeliyim ki; Uni-T UT526, Türkiye'deki Elektrik İç Tesisat Yönetmeliği denetimlerinde en çok ihtiyaç duyulan üç ana testi tek cihazda sunan nadir ekonomik çözümlerdendir. Bir denetçinin çantasında üç farklı cihaz yerine tek bir UT526 bulundurması, sadece taşıma kolaylığı değil, aynı zamanda raporlama sürecinde veri bütünlüğü sağlar. Günümüzde sıkılaşan İSG denetimleri göz önüne alındığında, bu cihaz her elektrik profesyoneli için rasyonel bir yatırımdır.
