Uni-T UT522 Dijital Topraklama Megeri ile 0-4000Ω aralığında hassas ölçüm yapın. 3-telli profesyonel test imkanı ve 400V toprak voltajı korumasıyla güvenli ölçüm.

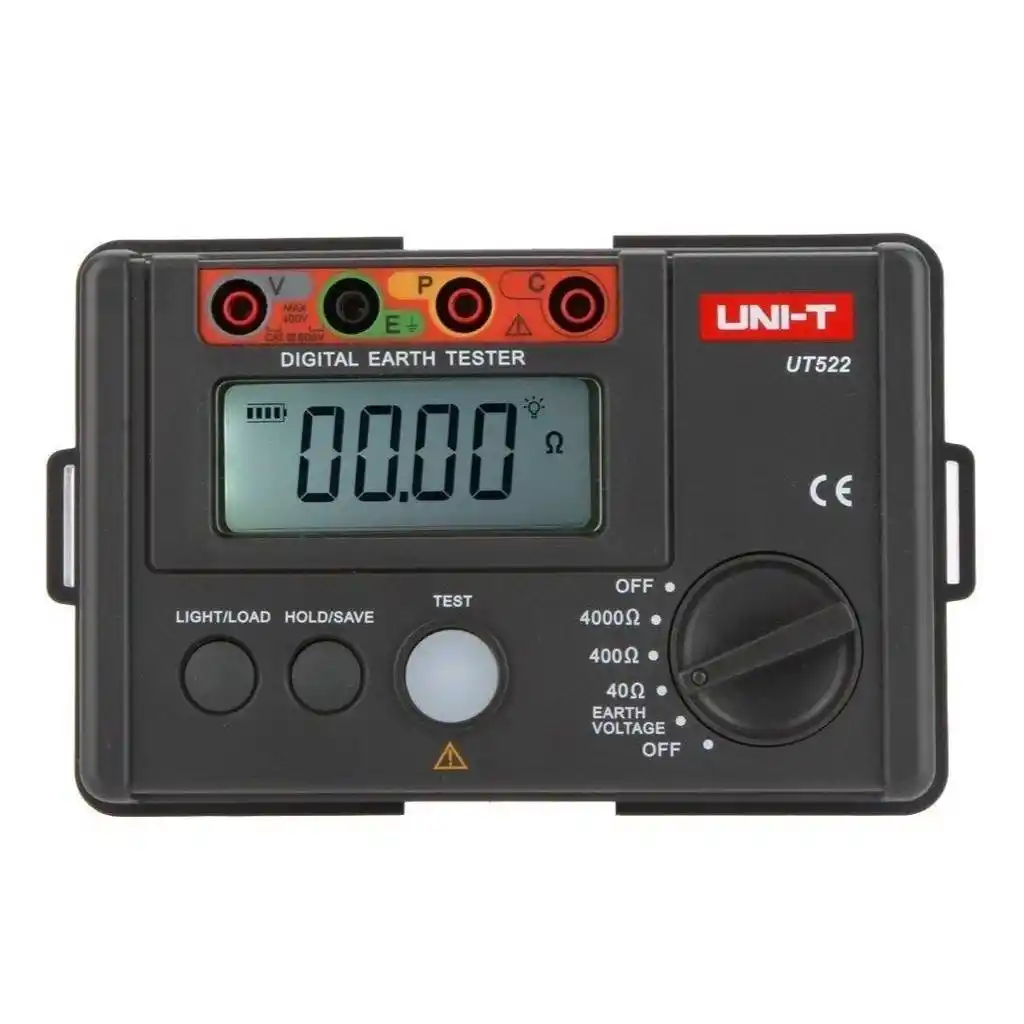

Uni-T UT522 Nedir ve Nasıl Çalışır?

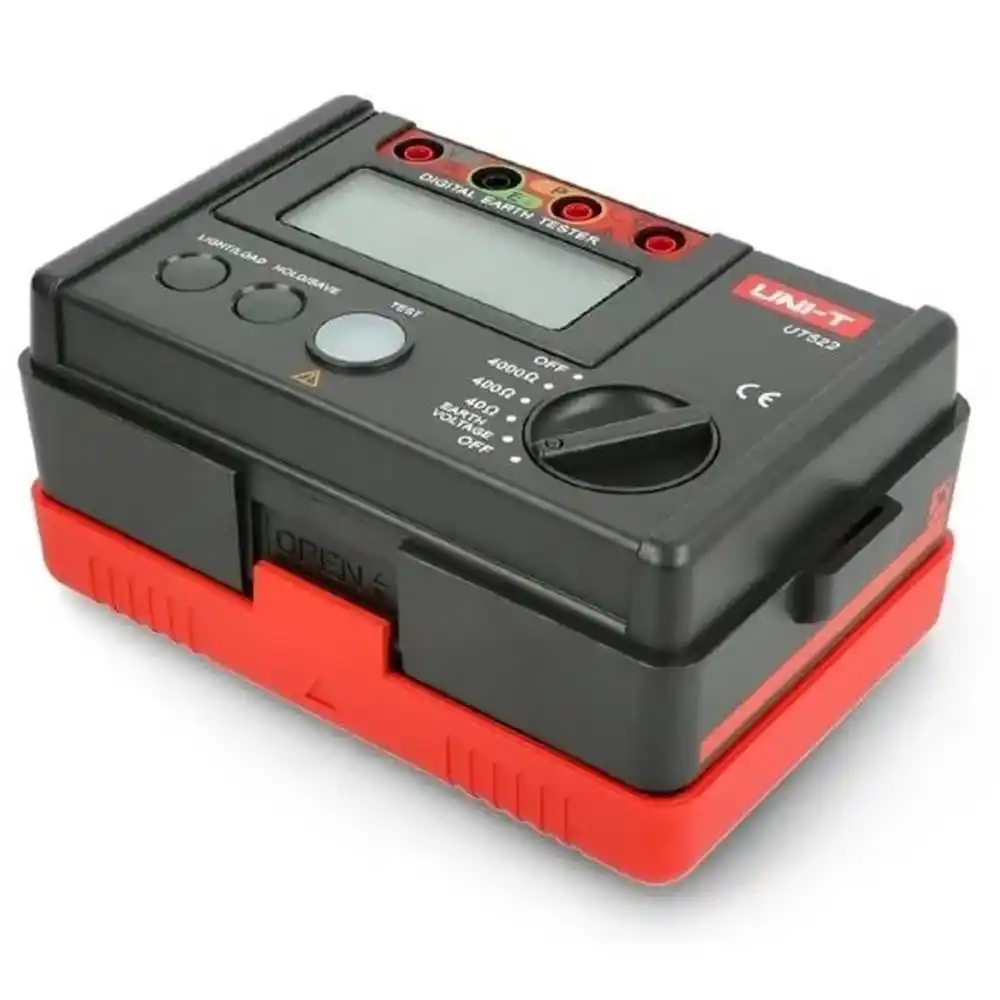

Uni-T UT522, elektrik tesisatlarının ve binaların topraklama direnci ile toprak voltajını hassas bir şekilde ölçen, 3-telli ve 2-telli test yöntemlerini destekleyen profesyonel bir dijital meger cihazıdır.

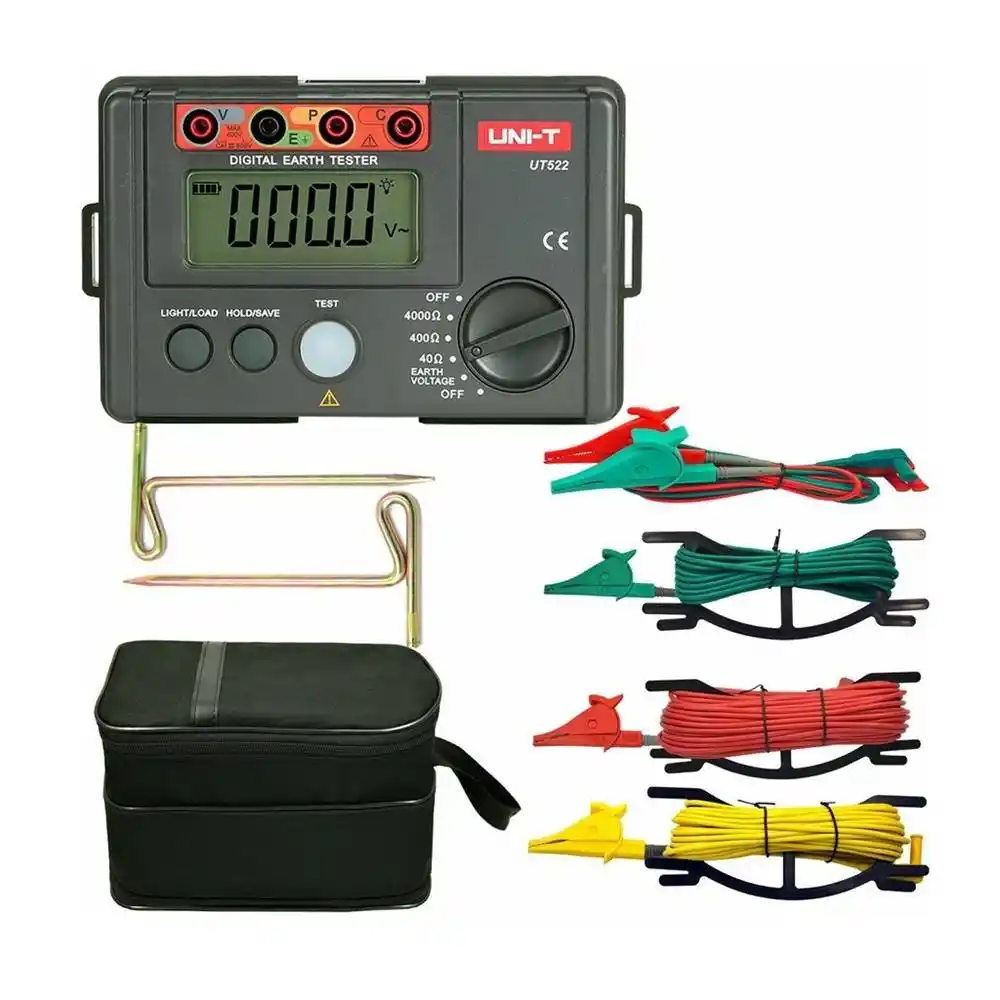

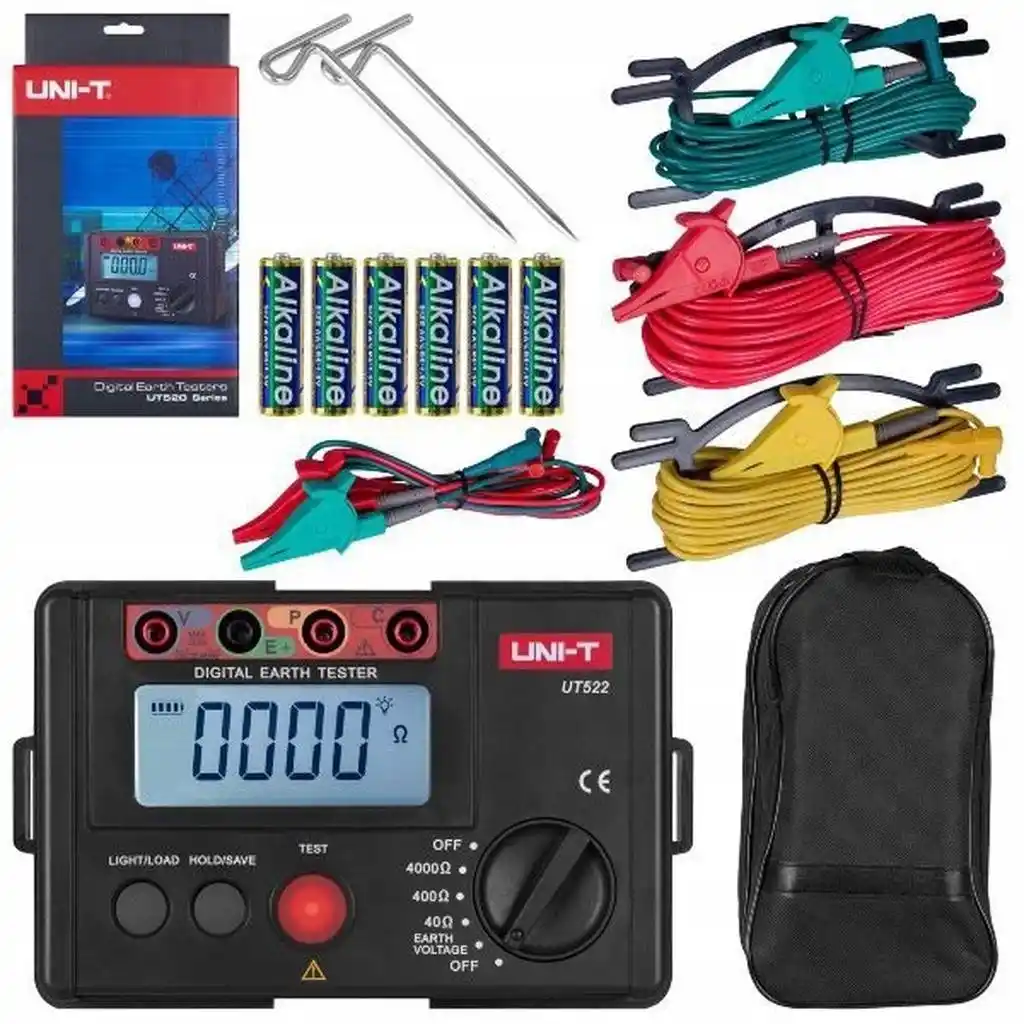

Bu cihaz, yardımcı kazıklar (elektrotlar) aracılığıyla toprağa belirli bir akım göndererek, sistemin olası bir kaçak durumunda bu akımı ne kadar güvenli bir şekilde tahliye edebileceğini ohmik direnç üzerinden hesaplar. LCD arka ışığı ve 20 setlik veri depolama kapasitesi ile sahadaki verileri kayıt altına almayı kolaylaştırırken, çift izolasyon yapısıyla kullanıcı güvenliğini en üst düzeye çıkarır.
Hangi İşlerde Kullanılır?
UT522; yıldırımdan korunma sistemlerinin (paratoner) kontrolü, trafo merkezleri, telekomünikasyon baz istasyonları ve fabrika enerji dağıtım panolarının periyodik kontrollerinde kullanılır.
Elektrik Mühendisliği ve Denetim: Yeni kurulan binaların yönetmeliğe uygunluk testlerinde.
Telekomünikasyon: Sinyal kulelerinin ve hassas elektronik ekipmanların topraklama kalitesinin ölçümünde.
Endüstriyel Tesisler: Makine parkurlarının şase topraklamalarının doğrulanmasında.
Güneş Enerji Santralleri (GES): Panel konstrüksiyonlarının ve eviricilerin (inverter) güvenli topraklanmasında.
Neden Bu Ürün Tercih Edilmeli?
Uni-T UT522, 4000Ω gibi geniş bir ölçüm aralığı sunarken, 400V toprak voltajına dayanım kapasitesiyle rakiplerinin hassas devrelerinin yandığı zorlu koşullarda bile kararlı sonuçlar verir.
Piyasadaki standart toprak direnci ölçerlerin çoğu, toprakta bulunan "hayalet voltajlar" veya kaçak gerilimler karşısında hatalı okuma yapabilir. UT522 ise gelişmiş filtreleme teknolojisi sayesinde parazitli ortamlarda dahi gerçeğe en yakın direnç değerini ekrana yansıtır. Ayrıca "Data Hold" (Veri Sabitleme) özelliği, zorlu pozisyonlarda yapılan ölçümlerde kullanıcının veriyi kaçırmasını önleyerek operasyonel verimliliği artırır.
Öne Çıkan Teknik Avantajlar
Hassas Performans: %2 temel doğruluk payı ile yönetmeliklere uygun raporlama imkanı sağlar.
Saha Dayanıklılığı: Darbe emici dış kılıf ve toz geçirmez tuş takımı ile şantiye koşullarına tam uyumludur.
Enerji Verimliliği: Otomatik kapanma fonksiyonu ve düşük pil tüketimi ile sahada yarı yolda bırakmaz.
Kullanım Kolaylığı: Basitleştirilmiş 3-telli bağlantı şeması ve tek tuşla test başlatma özelliği.
Uzun Servis Ömrü: Aşırı yük koruması sayesinde hatalı bağlantılarda cihazın ana kartı korunur.
Teknik Özellikler Tablosu
| Parametre | Ölçüm Aralığı / Değer | Uygulama Notu |
| Toprak Direnci (Ω) | 0 ~ 40Ω / 400Ω / 4000Ω | ±(2%+3) Yüksek Hassasiyet |
| Toprak Voltajı (AC) | 0 ~ 400V | Kaçak gerilim tespiti için |
| Test Yöntemi | 2-Telli ve 3-Telli | Çok yönlü test imkanı |
| Veri Depolama | 20 Kayıt | Raporlama öncesi veri saklama |
| Güvenlik Sınıfı | CAT III 600V | Endüstriyel güvenlik standardı |
| Ekran Özelliği | 70.6 x 34 mm LCD | Arka aydınlatmalı büyük ekran |
| Güç Kaynağı | 6 adet 1.5V AA Pil | Kolay bulunan yedek parça |
Uzmanından Kurulum ve Kullanım Tüyoları

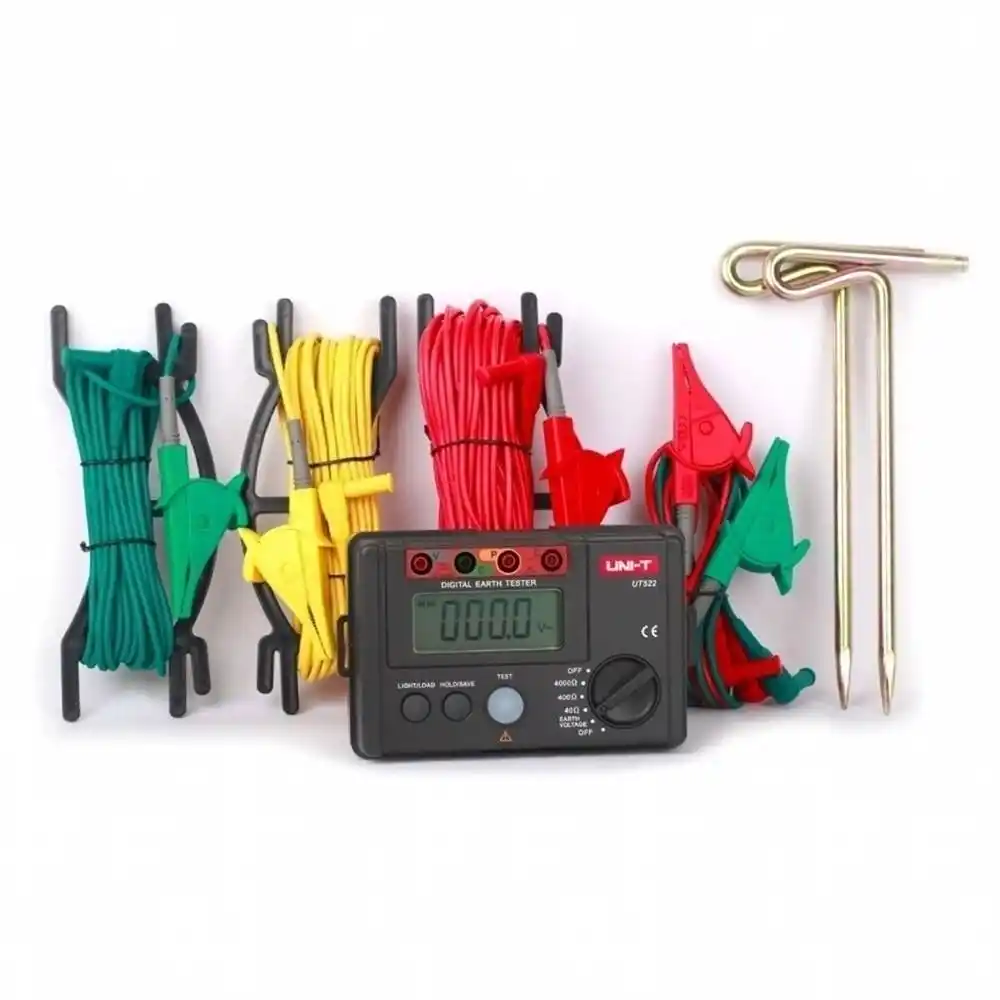

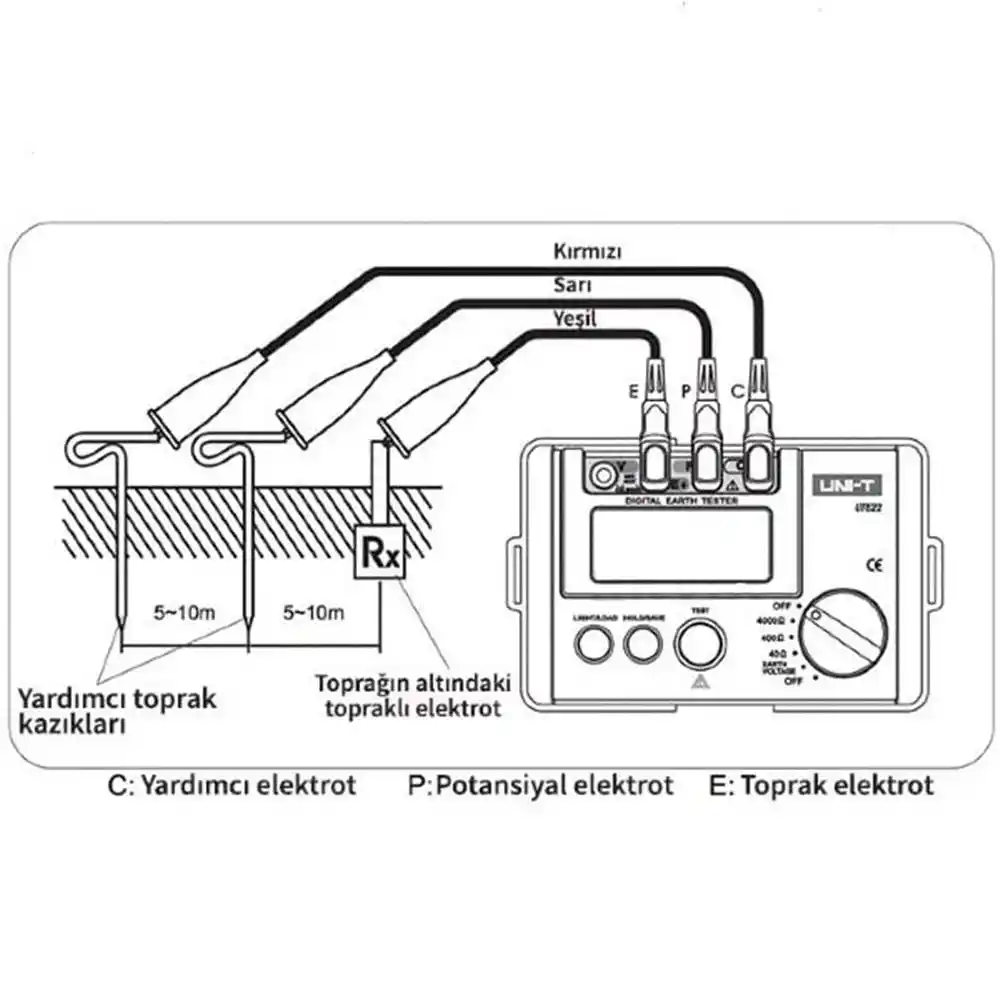

Maksimum doğruluk için yardımcı kazıkları (elektrotları) ölçüm yapılacak noktadan 5 ila 10 metre mesafeyle, birbirine paralel ve doğrusal bir hat üzerinde toprağa çakın.
Profesyonel bir ölçüm için şu adımları izleyin:
Toprak Nemlendirme: Eğer zemin çok kuruysa, kazıkları çaktığınız bölgeye bir miktar su dökerek temas direncini düşürün.
Kablo Karmaşasını Önleyin: Test kablolarını birbirine dolanmayacak şekilde açın; indüktif etkiler düşük ohmik değerlerde sapmaya neden olabilir.
Sıfırlama: Teste başlamadan önce 2-telli yöntem kullanıyorsanız, kablo direncini kompanse etmek için cihazın sıfırlama prosedürünü uygulayın.
Benzer Modellerle Performans Karşılaştırması
| Özellik | UT521 (Giriş Segment) | UT522 (Profesyonel) | UT572 (Gelişmiş) |
| Direnç Aralığı | 2000Ω | 4000Ω | 40kΩ |
| Hassasiyet | ±(2%+3) | ±(2%+3) | ±(2%+1) |
| Depolama | 20 Kayıt | 20 Kayıt | 100 Kayıt |
| Ekstra Fonksiyon | Standart Ölçüm | Yüksek Voltaj Koruması | 4-Telli Ölçüm / USB |
Mini Seçim Rehberi
Bu Ürün Kime Uygundur: Elektrik iç tesisat denetçileri, paratoner montajcıları ve periyodik kontrol teknisyenleri için en dengeli fiyat/performans cihazıdır.
Bu Ürün Kime Uygun Değildir: Laboratuvar düzeyinde (mΩ seviyesinde) ölçüm yapması gereken Ar-Ge merkezleri için daha üst segment (UT572 gibi) modeller önerilir.
Sık Sorulan Sorular
3-telli ölçüm neden daha güvenilir?
3-telli sistem, ölçüm kablolarının kendi direncini devreden çıkararak sadece toprağın gerçek direncini ölçmenizi sağlar.
Cihaz kalibrasyon sertifikasıyla mı geliyor?
Ürün fabrikasyon kalibrasyon test raporuyla gelir; resmi raporlama için yerel akredite kurumlardan periyodik kalibrasyon alınmalıdır.
Piller ne kadar süre dayanır?
Kaliteli alkalin pillerle yaklaşık 500-700 arası test işlemi gerçekleştirebilirsiniz.
Toprak voltajı varken ölçüm yapabilir miyim?
400V'a kadar olan gerilimlerde cihaz kendini korur ancak ölçüm doğruluğu için ana enerjinin kesilmesi tavsiye edilir.
Güvenlik ve Bakım Önerileri
Cihazı kullanmadığınız zamanlarda pillerini çıkararak akma riskine karşı koruyun. Ölçüm uçlarını (krokodilleri) her kullanım sonrası temizleyin; korozyon ölçüm hassasiyetini doğrudan etkiler. Cihazın çift izolasyonlu dış gövdesinde çatlak oluşursa, yüksek voltajlı sahalarda kullanıma ara verin ve teknik servise danışın.
Sektörel Teknik Uzmanlık Notu
Uni-T UT522, bir topraklama megerinden beklenen "kararlılık" ve "hız" kriterlerini tam olarak karşılar. Günümüz şartlarında akıllı binaların ve enerji santrallerinin denetiminde, hata payını minimize eden işlemcisi sayesinde teknik ekiplerin iş yükünü hafifleten, güven veren bir mühendislik ürünüdür.
