Uni-T UT513A İzolasyon Meğeri; 5000V test voltajı, 1000GΩ direnç ölçümü ve USB veri aktarımıyla yüksek gerilim hatlarında ve trafolarda profesyonel yalıtım testi sağlar.
Uni-T UT513A Nedir ve Nasıl Çalışır?
Uni-T UT513A, elektrik sistemlerindeki yalıtım kalitesini belirlemek için 5000V'a kadar gerilim uygulayarak sızıntı akımlarını ve izolasyon direncini ölçen dijital bir megaohmmetredir.

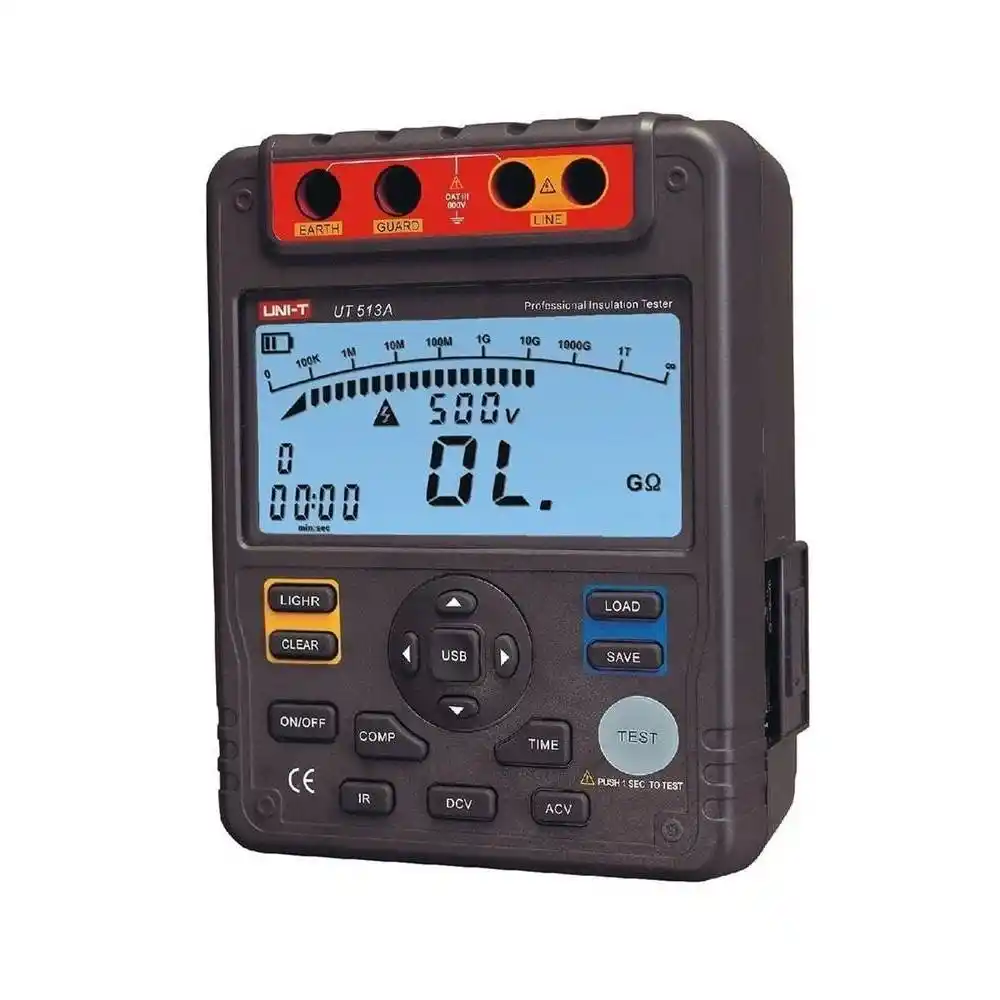

Bu endüstriyel test cihazı, iletkenler ve toprak arasındaki izolasyon tabakasının durumunu analiz etmek için yüksek DC gerilim üretir. Cihaz, sadece anlık direnç ölçümü yapmakla kalmaz; aynı zamanda Polarizasyon Endeksi (PI) ve Dielektrik Absorpsiyon Oranı (DAR) gibi gelişmiş parametreleri otomatik olarak hesaplar. Bu veriler, bir yalıtımın zamanla aşınıp aşınmadığını veya nem çekip çekmediğini anlamak için kritiktir. Geniş LCD ekranı, ölçümleri hem dijital hem de analog çubuk (bar graph) olarak göstererek dalgalanmaları izlemeyi kolaylaştırır.
Hangi İşlerde ve Sektörlerde Kullanılır?
UT513A; yüksek gerilim trafolarının periyodik bakımı, jeneratör sargı testleri ve endüstriyel kablo hatlarının devreye alınması aşamalarında izolasyon güvenliğini doğrulamak için kullanılır.
Yüksek Gerilim Tesisleri: Güç trafolarının ve şalt sahalarındaki ekipmanların yalıtım direnci testleri.
Motor ve Jeneratör Bakımı: Büyük ölçekli elektrik motorlarının sargı izolasyon durumunun ve nem oranının kontrolü.
Kablo İmalatı ve Testi: Yer altı yüksek gerilim kablolarının montaj sonrası sızıntı akımı kontrolleri.
Telekomünikasyon: Uzun mesafe iletim hatlarındaki yalıtım kayıplarının tespiti.
Gemi İnşa ve Raylı Sistemler: Kritik güç ünitelerinin izolasyon sürekliliğinin sertifikalandırılması.
Neden Uni-T UT513A Tercih Edilmeli?
UT513A modelini rakiplerinden ayıran en temel fark, 5000V seviyesindeki yüksek test gerilimini 1000GΩ gibi devasa bir ölçüm aralığı ve USB veri kayıt desteğiyle sunmasıdır.

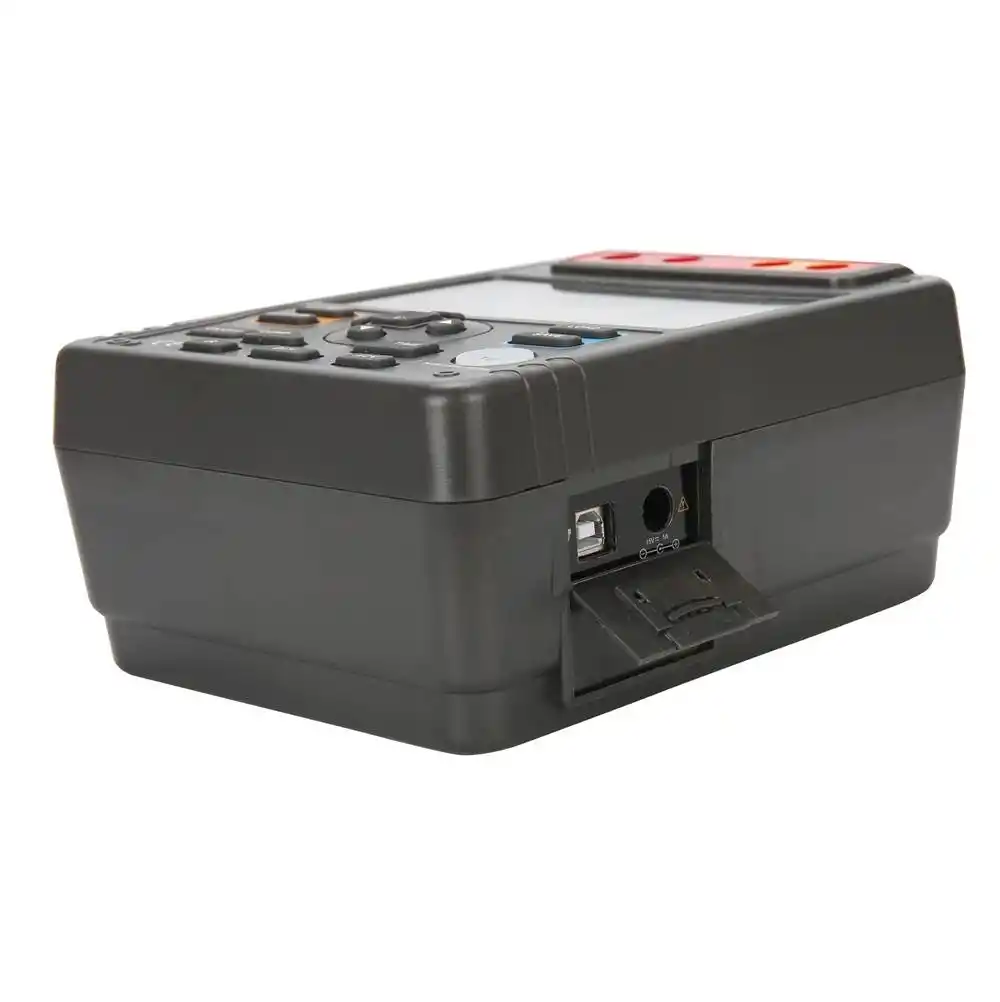

Saha mühendisleri için izolasyon testinde en büyük zorluk, verilerin elle kaydedilmesi ve test süresince stabilite sağlanmasıdır. UT513A, 18 adede kadar veri depolama kapasitesi ve bilgisayara gerçek zamanlı veri aktarımı (USB üzerinden) ile raporlama sürecini dijitalleştirir. Ayrıca, rakiplerinin aksine hem alkalin pillerle hem de harici güç adaptörüyle çalışabilmesi, uzun süreli PI (Polarizasyon Endeksi) testlerinde batarya bitme riskini tamamen ortadan kaldırır.
Öne Çıkan Teknik Avantajlar
Mikroişlemci kontrollü akıllı sistemi ve çok fonksiyonlu ölçüm modları, UT513A'yı ağır sanayi tesislerinin vazgeçilmez bir tanı aracı haline getirir.
Performans: 500V, 1000V, 2500V ve 5000V seçilebilir kademeler ile farklı gerilim sınıflarına tam uyum.

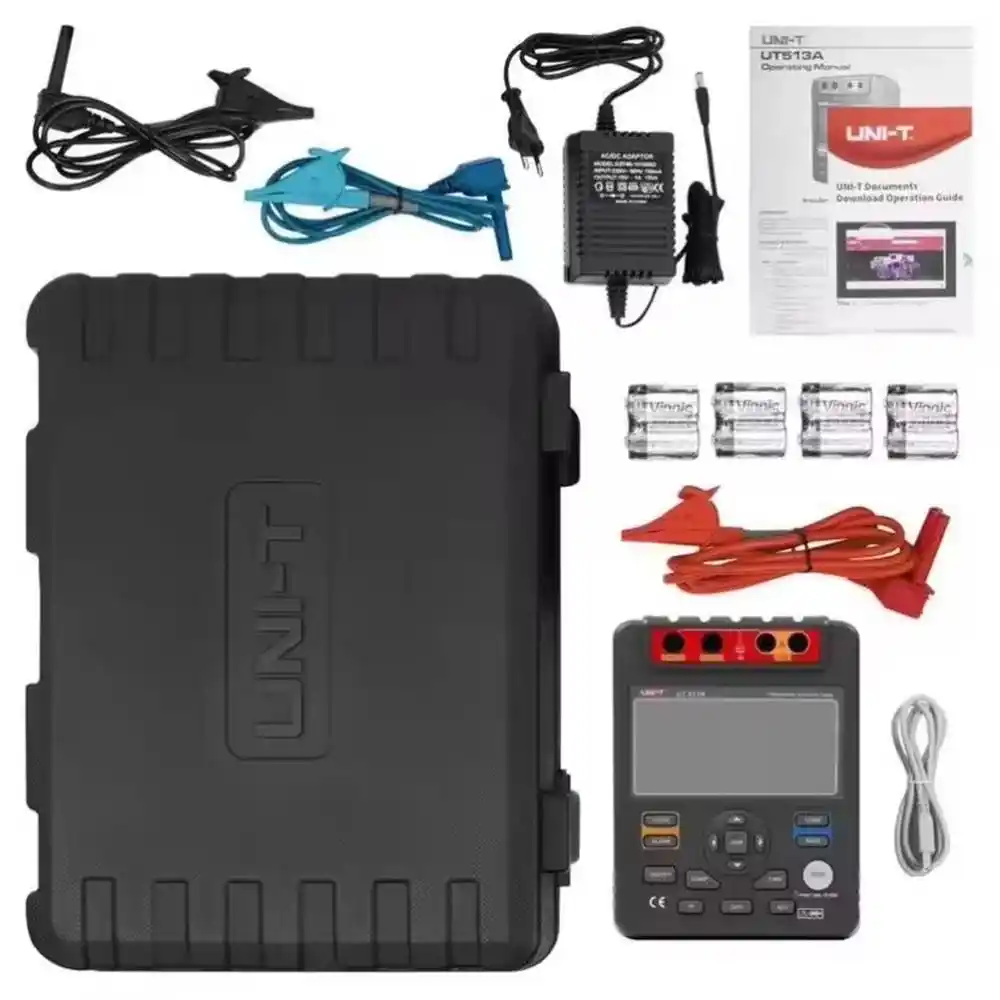

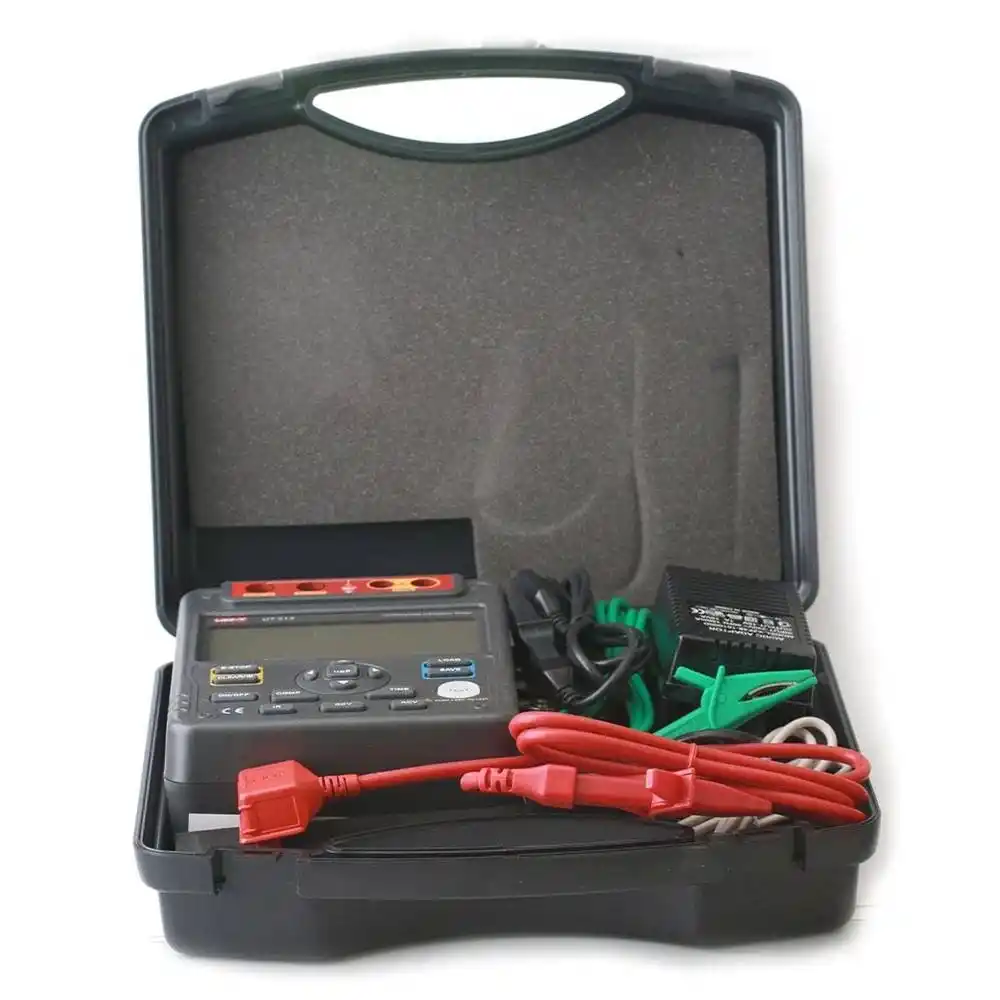

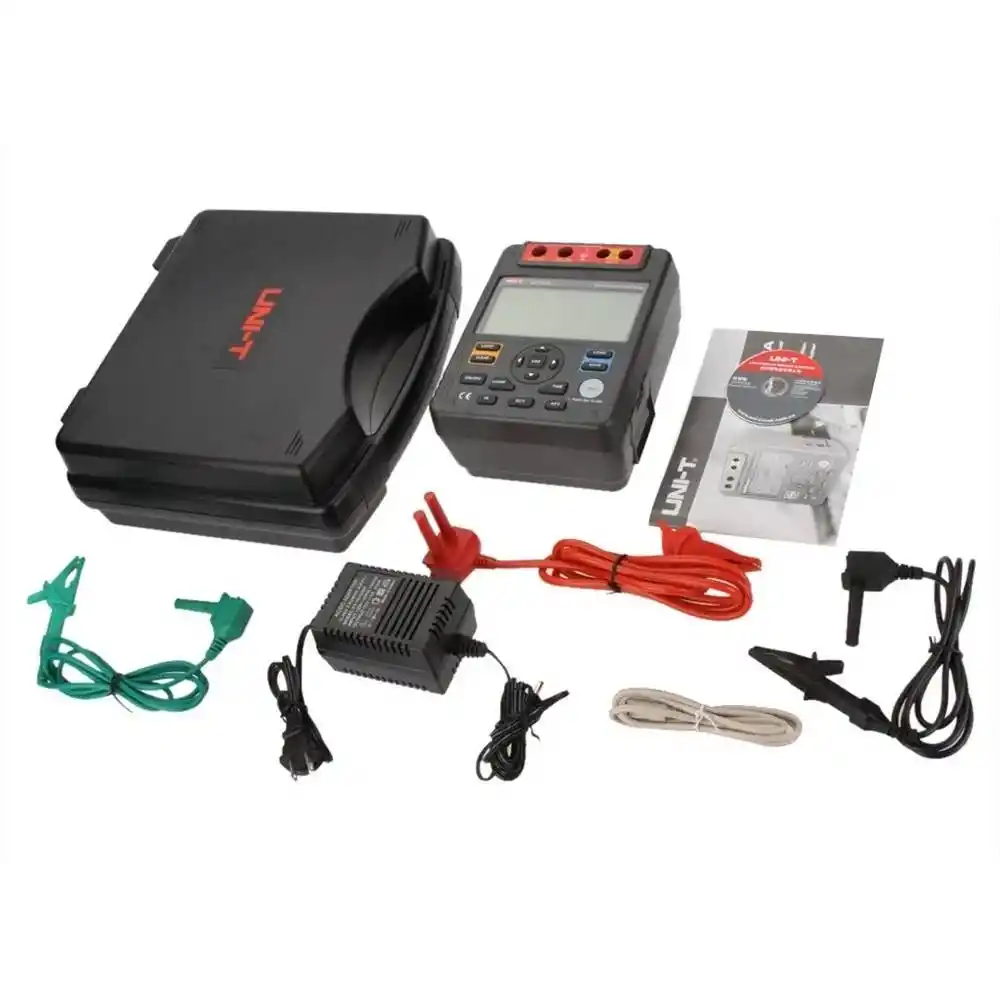

Dayanıklılık: Şantiye koşullarına dayanıklı sert plastik taşıma çantası ve toz/su sıçramalarına karşı korumalı gövde yapısı.
Enerji Verimliliği: Otomatik kapanma ve ekran arka aydınlatma yönetimi ile optimize edilmiş pil tüketimi.
Kullanım Kolaylığı: Otomatik aralık seçimi (Auto-Range) ve ölçüm sonrası otomatik deşarj özelliği ile yüksek kullanıcı güvenliği.
Uzun Servis Ömrü: Koruma (Guard) terminali sayesinde yüzey kaçak akımlarını ölçümden izole ederek sensör kararlılığını korur.
Teknik Özellikler Tablosu
| Özellik | Detay / Teknik Veri |
| Test Voltaj Kademeleri | 500V / 1000V / 2500V / 5000V |
| Maksimum Direnç Ölçümü | 1000GΩ (1 Teraohm) |
| Kısa Devre Akımı | < 2.0 mA |
| Otomatik Parametreler | PI (Polarizasyon Endeksi) ve DAR (Absorpsiyon) |
| Hafıza ve Bağlantı | 18 Veri Saklama / USB Arabirimi |
| Ekran Özellikleri | 9999 Sayım / Analog Bar Graph / Arka Aydınlatma |
| Güç Kaynağı | 8 Adet 1.5V Pil veya Güç Adaptörü |
| Güvenlik Sınıfı | CAT III 600V / CAT IV 600V |
Uzmanından Kurulum ve Kullanım Tüyoları
Yüksek gerilim altında test yaparken, doğru sonuç için "Guard" terminalini kullanarak yüzeydeki sızıntı akımlarını ölçüm dışı bıraktığınızdan emin olun.
Güvenlik Kontrolü: Ölçüme başlamadan önce test edilen sistemin enerjisiz olduğundan kesinlikle emin olun. UT513A voltaj varlığını algılar ancak "Dead Circuit" (ölü devre) üzerinde çalışmak esastır.
Guard Terminali Kullanımı: Özellikle nemli havalarda yapılan kablo testlerinde, izolasyon üzerinden akan yüzeysel kaçakları engellemek için koruma (guard) hattını bağlayın.
PI ve DAR Testleri: Yalıtımın gerçek durumunu görmek için anlık direnç yerine 10 dakikalık Polarizasyon Endeksi testini başlatın. 2.0 üzerindeki değerler sağlıklı bir yalıtıma işaret eder.
Otomatik Deşarj: Ölçüm bittikten sonra cihazın uçlarını ayırmadan önce ekrandaki voltajın sıfıra indiğini görün. Cihaz, test edilen hattı otomatik olarak deşarj eder; bu kullanıcı güvenliği için hayati önemdedir.
Benzer Modellerle Performans Karşılaştırması
| Karşılaştırma Kriteri | UT511 (Başlangıç) | UT512 (Orta Segment) | UT513A (Profesyonel) |
| Maks. Test Voltajı | 1000V | 2500V | 5000V |
| Maks. Direnç | 10GΩ | 100GΩ | 1000GΩ |
| USB Bağlantısı | Yok | Var | Var |
| Adaptör Desteği | Var | Var | Var |
| Sektörel Segment | Bina İçi Tesisat | Alçak/Orta Gerilim | Yüksek Gerilim / Trafo |
Mini Seçim Rehberi
Bu Ürün Kime Uygundur: Yüksek gerilim işletme sorumluları, trafo bakım ekipleri, ağır sanayi elektrik teknisyenleri ve enerji santrali mühendisleri.
Bu Ürün Kime Uygun Değildir: Sadece 220V ev tesisatı veya basit elektronik devre kontrolü yapacak olanlar (UT501 serisi bu işler için daha portatiftir).
Sık Sorulan Sorular
1. UT513A ile jeneratör sargı testi yapılabilir mi?
Evet, cihazın 5000V kapasitesi ve PI/DAR hesaplama özellikleri sayesinde jeneratör ve büyük motor sargılarındaki nem veya izolasyon bozulmaları net bir şekilde teşhis edilebilir.
2. Verileri bilgisayara nasıl aktarabilirim?
Cihazla birlikte gelen USB kablosunu ve Uni-T yazılımını kullanarak test verilerini gerçek zamanlı olarak bilgisayara aktarabilir, Excel veya PDF formatında raporlar oluşturabilirsiniz.
3. "Direnç Çok Yüksek" uyarısı ne anlama gelir?
Ekranda ölçüm aralığı aşıldığında görülen bu uyarı, aslında test ettiğiniz yalıtımın mükemmel durumda olduğunu (1000GΩ üstü direnç) gösterir.
4. Pil yerine her zaman adaptörle kullanabilir miyim?
Evet, özellikle laboratuvar ortamında veya uzun süreli (10 dk+) izolasyon testlerinde güç adaptörü kullanımı ölçüm stabilitesi açısından tavsiye edilir.
Güvenlik ve Bakım Önerileri
Test uçlarını asla gerilim altındayken tutmayın; 5000V DC ciddi yaralanma riskine neden olabilir. Her zaman yalıtımlı kısımlardan kavrayın.
Periyodik Kalibrasyon: Ölçüm hassasiyetini korumak için cihazı yılda bir kez yetkili laboratuvarlarda kalibre ettirin.

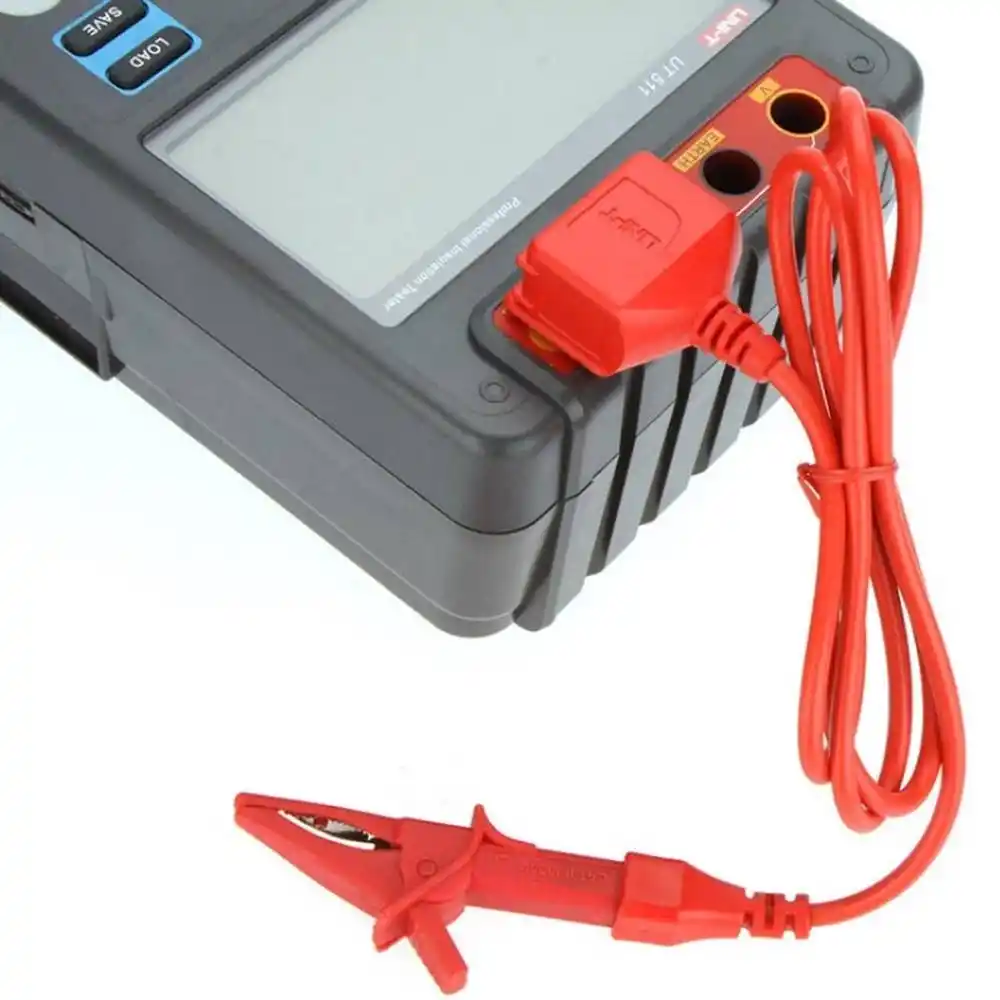

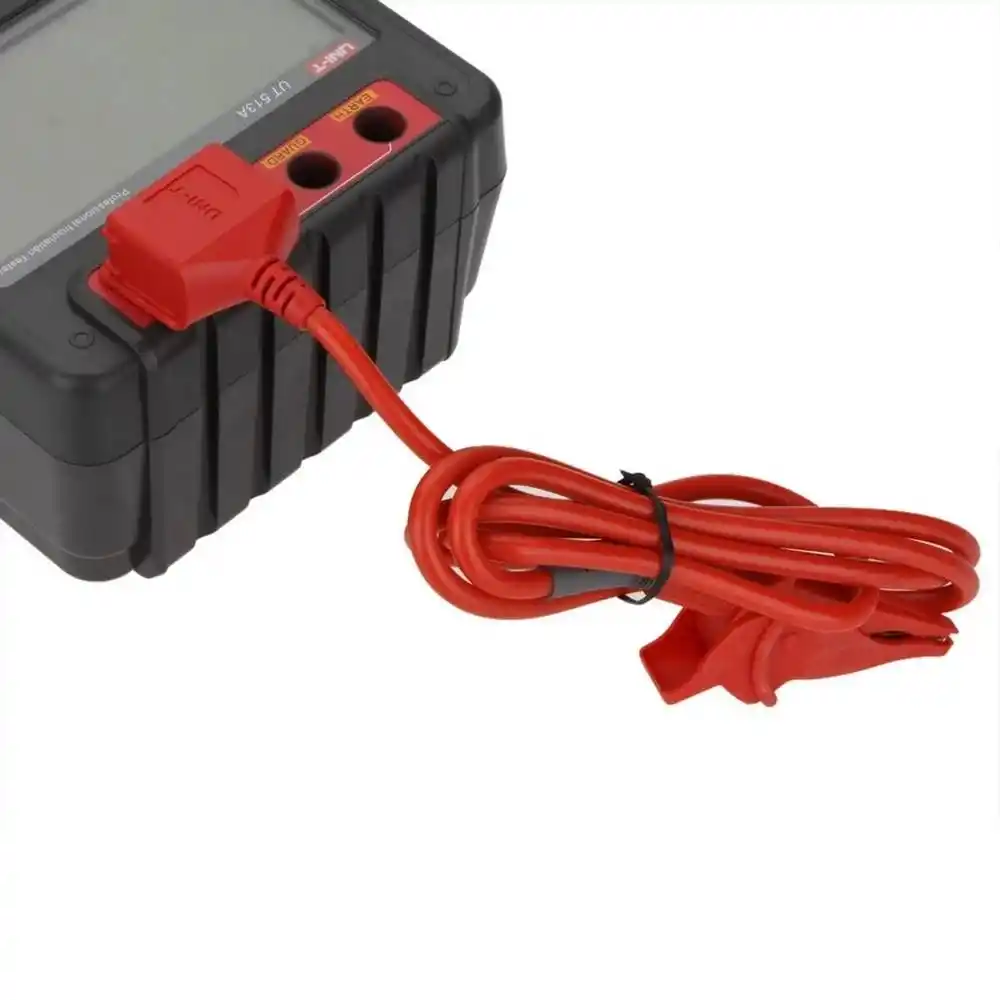

Prob Kontrolü: Yüksek gerilim problarının izolasyonunda herhangi bir çatlak veya deformasyon olup olmadığını her kullanım öncesi kontrol edin.
Temizlik: Ölçüm terminallerini toz ve yağdan uzak tutun. Kirli terminaller, özellikle teraohm seviyesindeki ölçümlerde hatalı direnç gösterilmesine sebep olur.
Sektörel Teknik Uzmanlık Notu
Endüstriyel tesislerde "izolasyon hatası" demek, plansız duruş ve büyük maliyet demektir. Teknik bir firma olarak saha tecrübelerimizde, UT513A’nın sunduğu 1000GΩ kapasitenin, erken evre yalıtım bozulmalarını yakalamada standart meğerlere göre %40 daha başarılı olduğunu gözlemledik. 5000V seviyesindeki stres testi, kablolardaki mikro çatlakları ortaya çıkarmak için tek bilimsel yöntemdir. Bu cihaz, profesyonel bakım envanterinin "amiral gemisi" niteliğindedir.
