Uni-T UT196 Solar Multimetre: 1700V DC ve 1500V AC ölçüm kapasitesi, IP65 koruma ve True RMS ile güneş enerjisi sistemlerinde en yüksek güvenlik ve hassasiyeti sağlayın!
Uni-T UT116C SMD Kompanent Test Cihazı Nedir ve Nasıl Çalışır?

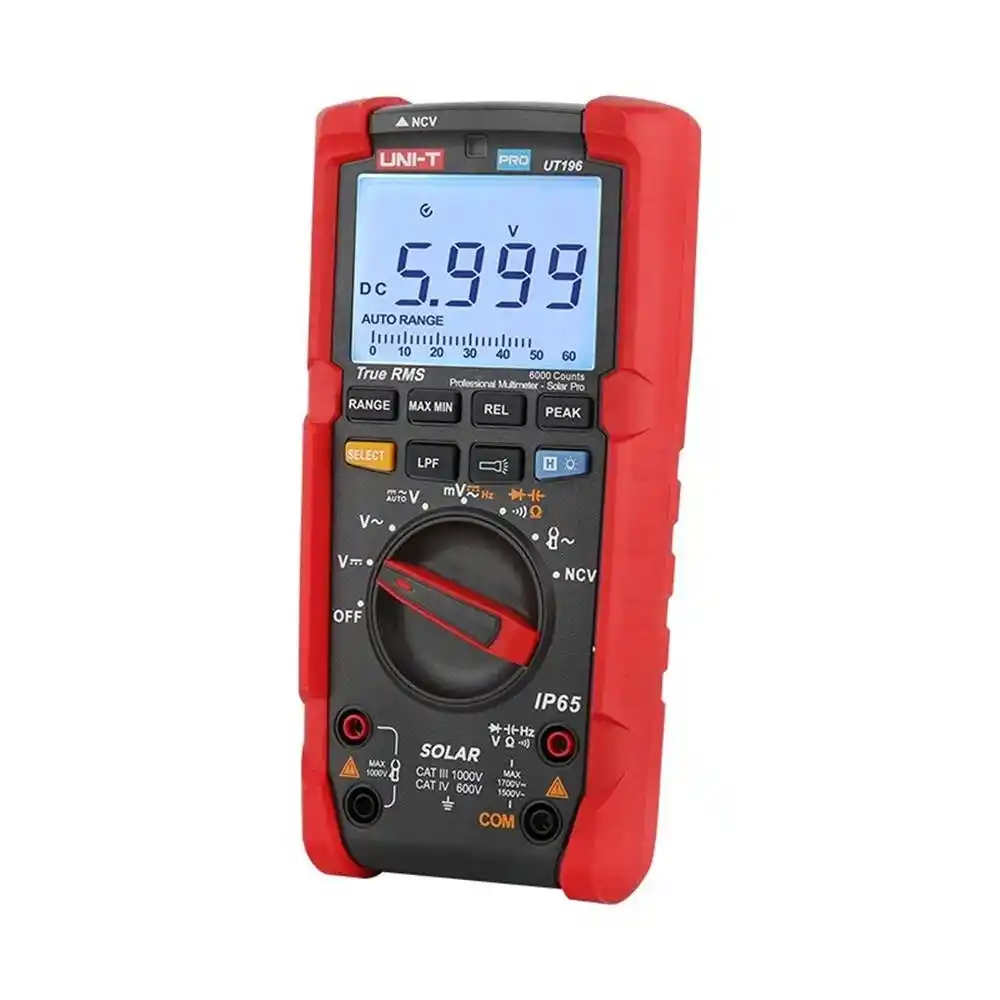

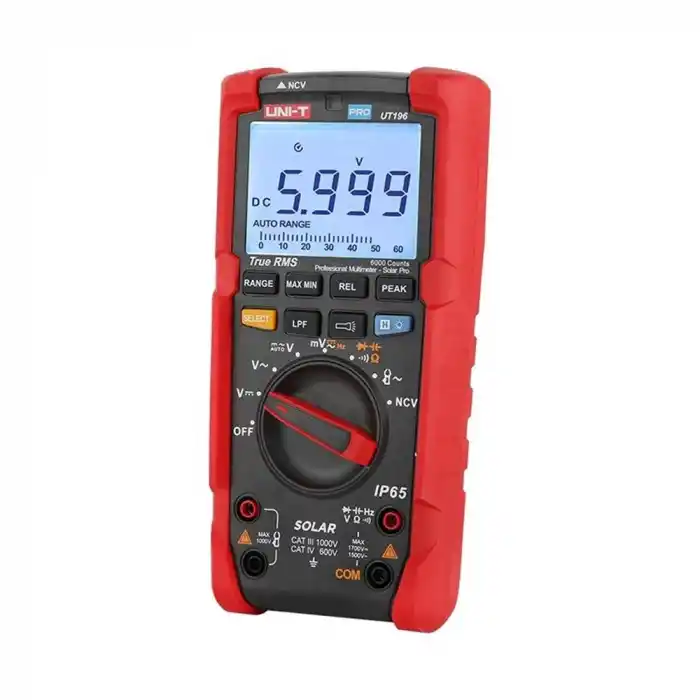

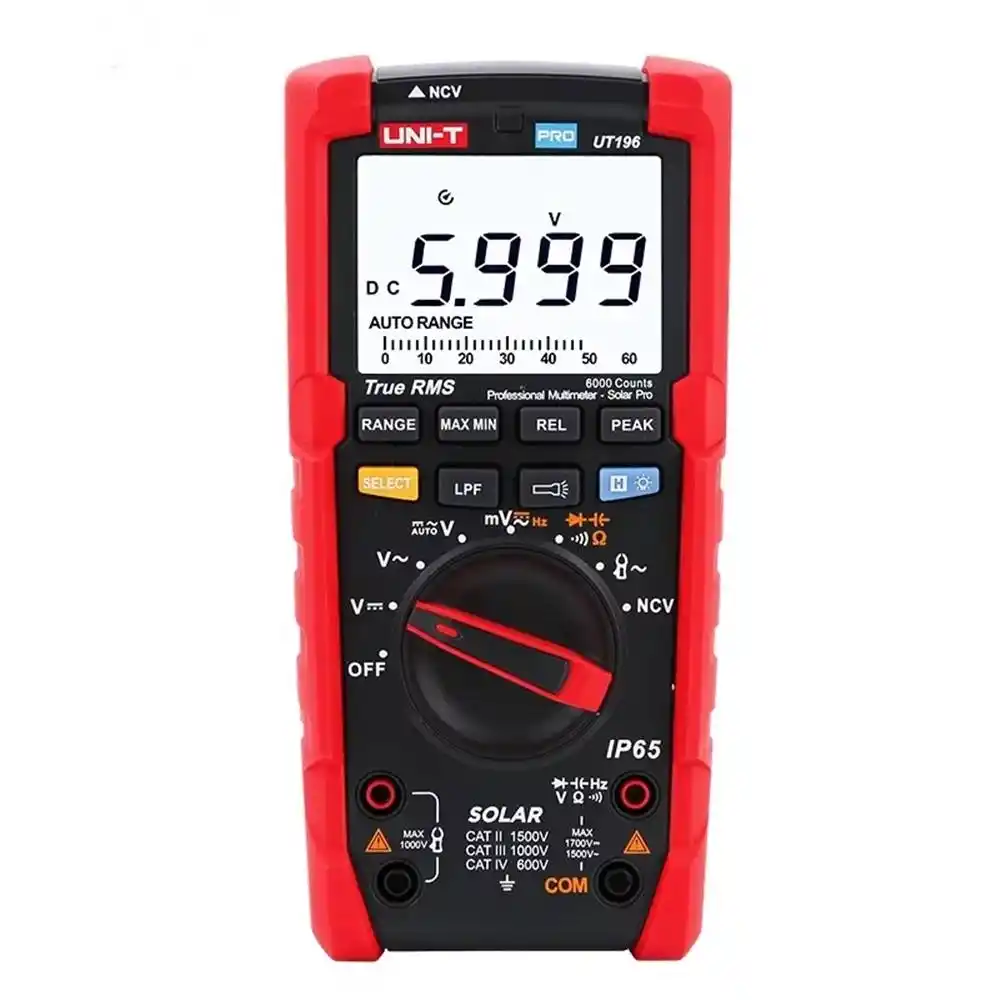

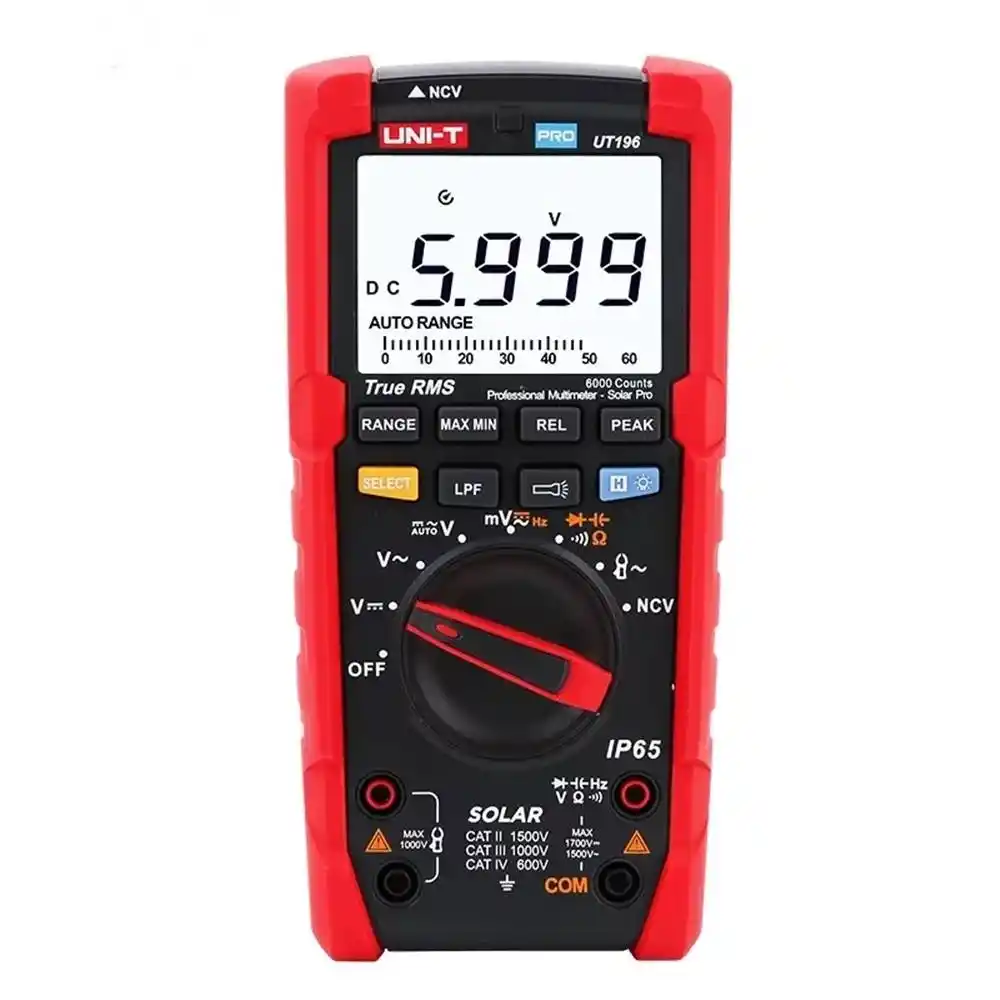

Uni-T UT196, özellikle fotovoltaik (güneş enerjisi) sistemlerin yüksek voltaj gereksinimleri için tasarlanmış, 1700V DC ölçüm kapasitesine sahip True RMS endüstriyel bir multimetredir.
Bu profesyonel cihaz, güneş paneli dizilerindeki (string) yüksek doğru akım voltajını ve inverter çıkışlarındaki alternatif akımı güvenle analiz etmek için çalışır. Standart multimetrelerin 1000V sınırını aşan yapısı, modern güneş tarlalarındaki 1500V DC standartlarına tam uyum sağlar. True RMS teknolojisi sayesinde, inverterlerden gelen doğrusal olmayan sinyallerde bile (sinüs dalgası bozuk olsa dahi) hatasız ölçüm yapar. Ayrıca, düşük giriş empedansı (LoZ) moduyla hayalet voltajları (ghost voltage) eleyerek hatalı teşhislerin önüne geçer.
Hangi İşlerde Kullanılır?
Büyük ölçekli güneş enerjisi santrallerinden (GES) endüstriyel rüzgar türbinlerine ve yüksek voltajlı enerji dağıtım merkezlerine kadar kritik enerji altyapılarında kullanılır.

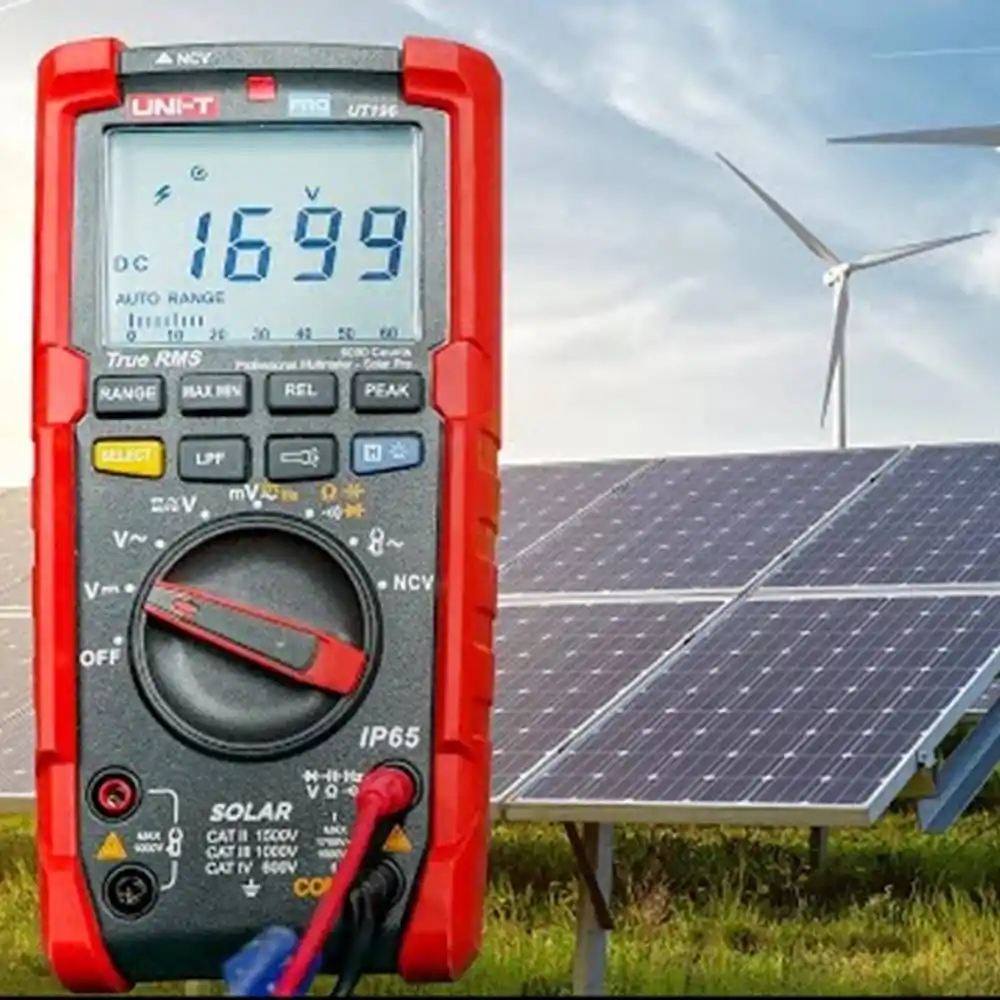

Fotovoltaik (PV) Sistem Bakımı: Güneş paneli dizilerinin açık devre voltajı (Voc) ölçümü ve performans denetimi.
Enerji Depolama Sistemleri: Yüksek voltajlı batarya bankalarının voltaj dengesinin kontrolü.
İnverter ve Konvertör Analizi: DC giriş ve AC çıkış taraflarındaki verimlilik testleri.
Endüstriyel Yüksek Gerilim Hattı: Madencilik ve petrol sahalarındaki ağır hizmet tipi elektrik sistemlerinin arıza tespiti.
Elektrikli Araç (EV) Altyapısı: DC hızlı şarj istasyonlarının voltaj kararlılığı testleri.
Neden Uni-T UT196 Tercih Edilmeli?
Modern güneş enerjisi tesisleri artık 1500V DC sınırında çalışmaktadır; bu da standart 1000V multimetrelerin kullanımı sırasında ark patlaması ve cihaz yanması riski oluşturur. Uni-T UT196, sunduğu 1700V DC ve 1500V AC limitleri ile teknisyene gerçek bir güvenlik marjı sağlar. Rakiplerinden farklı olarak IP65 sertifikasına ve 2 metreden düşme dayanımına sahiptir; bu da onu tozlu, yağmurlu ve sert şantiye koşullarında bozulmadan çalışabilen tek profesyonel çözüm haline getirir. CAT III 1000V ve CAT IV 600V güvenlik sınıfı, kullanıcının can güvenliğini en üst düzeye çıkarır.
Öne Çıkan Teknik Avantajlar
Yüksek Voltaj Kapasitesi: 1700V DC ölçüm aralığı ile modern güneş enerjisi santrallerindeki tüm string voltajlarını kapsar.
LoZ (Düşük Empedans) Modu: Kablolar arası endüklenen hayalet voltajları filtreleyerek sadece gerçek voltajı okumanızı sağlar.
Çevresel Dayanıklılık: IP65 su ve toz sızdırmazlık özelliği ile her türlü hava koşulunda saha kullanımına uygundur.
Gelişmiş Filtreleme: Dahili alçak geçiren filtre (LPF) ile inverterlerden gelen gürültülü sinyalleri süzer.
Görsel ve Sesli Uyarı: Yüksek voltaj ve aşırı akım durumlarında teknisyeni uyararak iş kazalarını önler.
Teknik Özellikler Tablosu
| Parametre | Teknik Veri / Aralık |
| DC Voltaj Ölçümü | 1700V (±%0.5 Hassasiyet) |
| AC Voltaj Ölçümü | 1500V (True RMS) |
| Direnç / Süreklilik | 60MΩ / Var |
| Kapasitans Ölçümü | 60mF |
| Frekans Ölçümü | 1MHz |
| Güvenlik Sınıfı | CAT III 1000V / CAT IV 600V |
| Koruma Sınıfı | IP65 & 2m Düşme Dayanımı |
| Ekran Sayısı | 6000 Sayım (Bar Grafikli) |
Uzmanından Kurulum ve Kullanım Tüyoları
Yüksek voltaj ölçümlerinden önce multimetre problarının izolasyonunu kontrol edin ve ölçüm sırasında mutlaka cihazın LoZ modunu kullanarak hayalet voltaj yanılgısını ekarte edin.

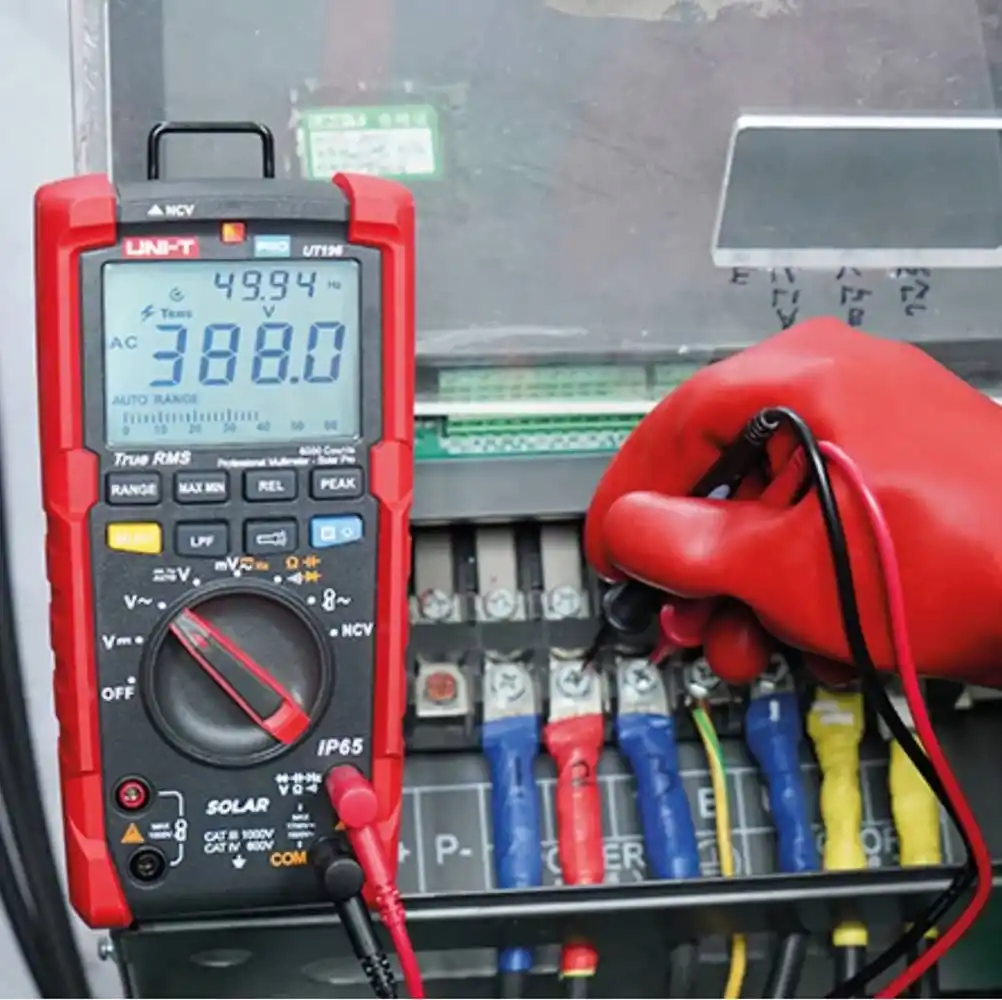

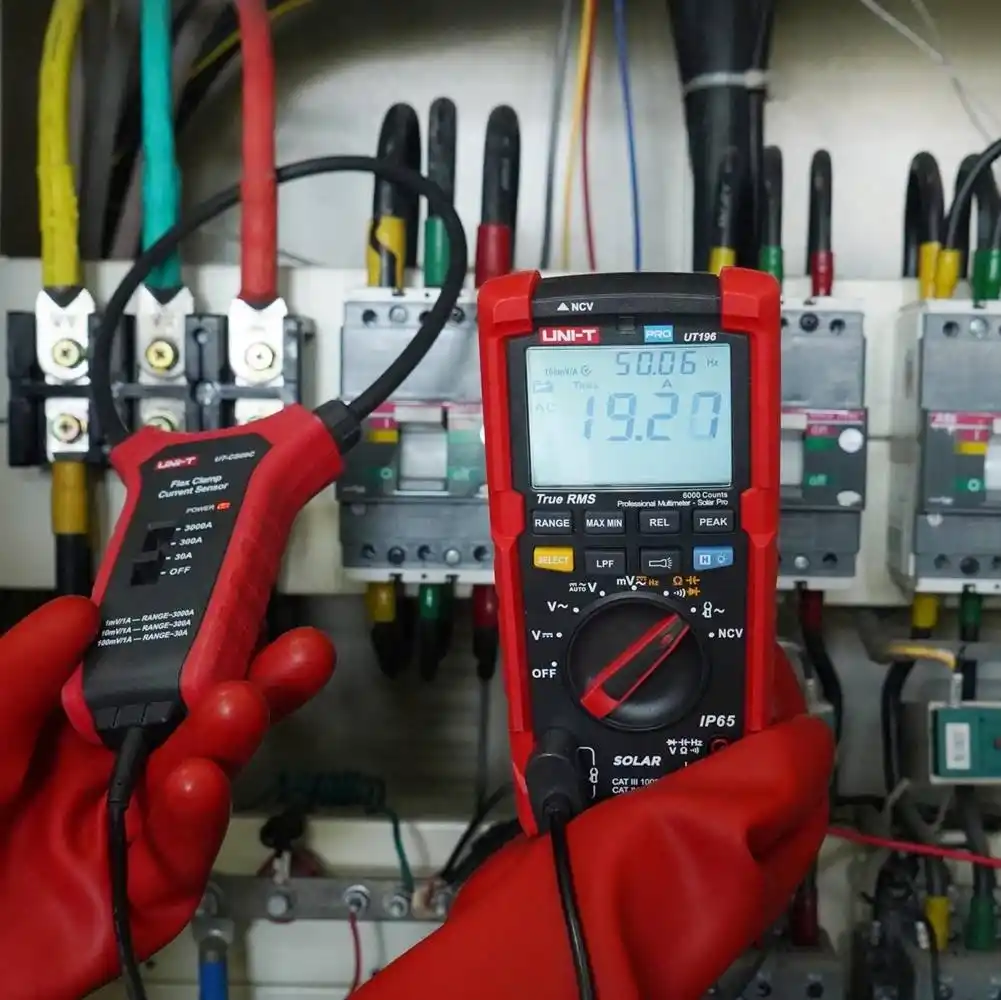

Güneş paneli dizilerini (string) test ederken, ölçümü öğle saatlerinde, güneşin en dik olduğu anlarda yapmanız nominal çıkış gücünü görmek için kritiktir. UT196'nın arka aydınlatmalı ekranı güneş altında okunabilirliği artırır, ancak pili korumak için kullanmadığınızda kapatmayı unutmayın. Inverter çıkışlarında ölçüm yaparken LPF (Alçak Geçiren Filtre) modunu açarak, PWM kaynaklı yüksek frekanslı gürültüleri eleyip saf temel frekans değerini (50/60Hz) elde edebilirsiniz.
Benzer Modellerle Performans Karşılaştırması
| Kriter | Standart Multimetreler | Uni-T UT196 (Solar) | Laboratuvar Tipi Multimetreler |
| Maks. DC Voltaj | 1000V | 1700V | 1000V |
| Dış Ortam Koruma | IP40 (Hassas) | IP65 (Toz ve Su Geçirmez) | Yok |
| Düşme Dayanımı | Yok | 2 Metre Onaylı | Yok |
| True RMS | Değişken | Var (Yüksek Hassasiyet) | Var |
| Kullanım Alanı | Ev/Atölye | Güneş Tarlası / Ağır Sanayi | Test Masası |
Mini Seçim Rehberi
Bu ürün kime uygundur? Güneş enerjisi santrali kurulum ekipleri, yüksek gerilim teknisyenleri, rüzgar türbini bakım uzmanları ve endüstriyel elektrik mühendisleri için zorunludur.
Bu ürün kime uygun değildir? Sadece düşük voltajlı (12V/24V) hobi elektroniği veya ev içi elektrik tesisatı ile uğraşanlar için bu düzeyde bir cihaz gereksiz maliyet olabilir.
Sık Sorulan Sorular
1. Neden 1000V yerine 1700V bir cihaz almalıyım?
Yeni nesil GES projelerinde verimlilik için voltajlar 1500V seviyesine çıkmıştır. 1000V bir cihaz bu sistemlerde hem yanlış ölçüm yapar hem de patlama riski taşır.
2. IP65 sertifikası tam olarak ne işe yarar?
Bu cihazın toz girmesine karşı tam korumalı olduğu ve her yönden gelen düşük basınçlı su fışkırmalarına (yağmur vb.) karşı dayanıklı olduğu anlamına gelir.
3. "LoZ" fonksiyonu ne zaman kullanılır?
Yan yana duran yüksek gerilim kabloları arasında indüksiyon yoluyla oluşan ama gerçekte akım taşımayan voltajları elemek için kullanılır.
4. True RMS ölçümü neden önemli?
Güneş enerjisi inverterleri sinüs dalgasını bozar. Standart cihazlar bu bozuk dalgayı yanlış ölçerken, True RMS %100 doğru değeri verir.
Güvenlik ve Bakım Önerileri
Prob Kontrolü: 1700V gibi tehlikeli seviyelerde ölçüm yapmadan önce probların ucunda açık tel veya çatlak olmadığını kesinlikle doğrulayın.
Sigorta Bakımı: Cihazın içindeki yüksek kapasiteli sigortaları sadece orijinal Uni-T yedek parçaları ile değiştirin.
Temizlik: IP65 olmasına rağmen, ekran netliği için her kullanım sonrası yüzeydeki toz ve çamuru kuru bir bezle temizleyin.
Sektörel Teknik Uzmanlık Notu
30 yılı aşkın saha tecrübemizde edindiğimiz en acı ders, güvenlikten verilen ödünün telafisi olmadığıdır. Uni-T UT196, sadece bir ölçüm aracı değil, yüksek gerilim sahasındaki teknisyenin en büyük güvencesidir. Günümüzde bir markanın sunduğu "güvenlik odaklı uzmanlık" , teknik otoriteyi belirleyen en büyük kriterdir. Güneş enerjisi gibi yükselen bir sektörde, standart dışı voltajlarla çalışırken UT196 gibi profesyonel bir "solar uzmanı" kullanmak, işçilik kalitenizin de imzasıdır.
