Uni-T UT116C SMD Test Cihazı: 36V Zener diyot testi, LED ve batarya ölçümü ile hassas kompanent analizi yapın. Cımbız tipi tasarımıyla PCB tamirinde uzman çözüm!
Uni-T UT116C SMD Kompanent Test Cihazı Nedir ve Nasıl Çalışır?

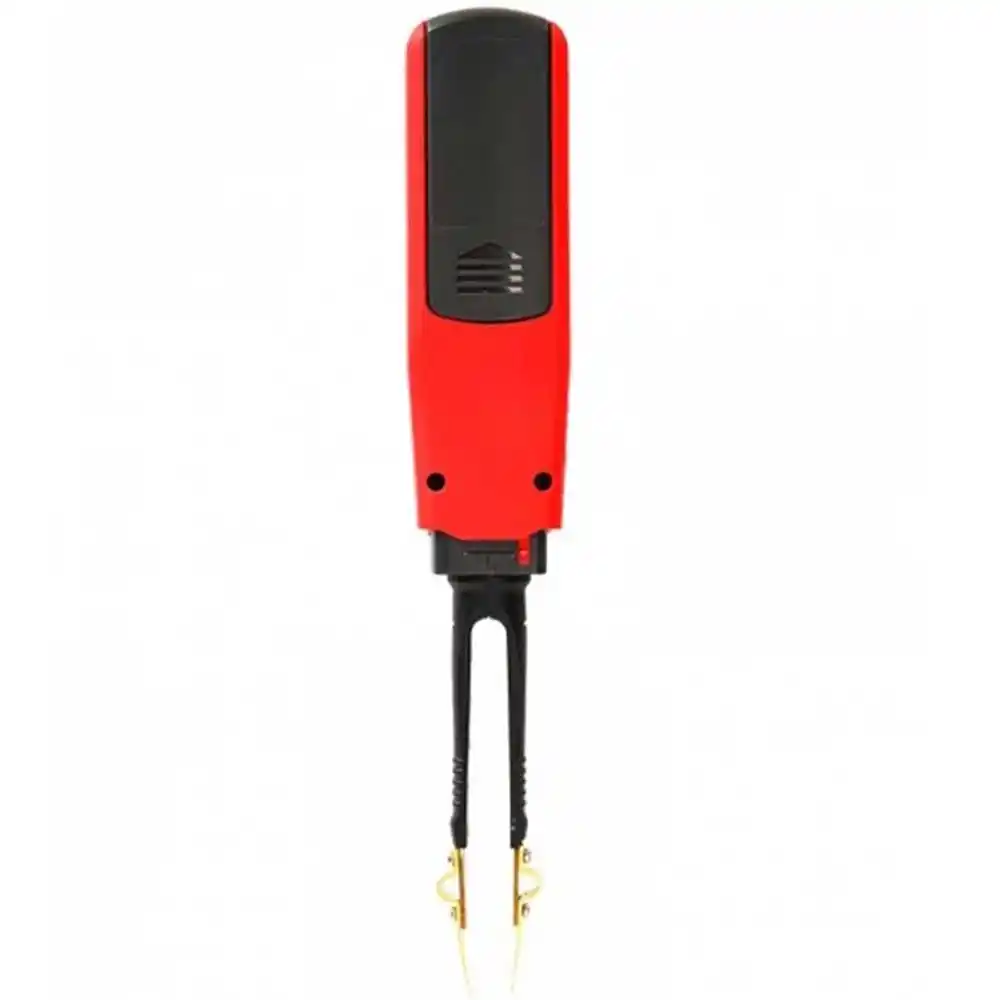

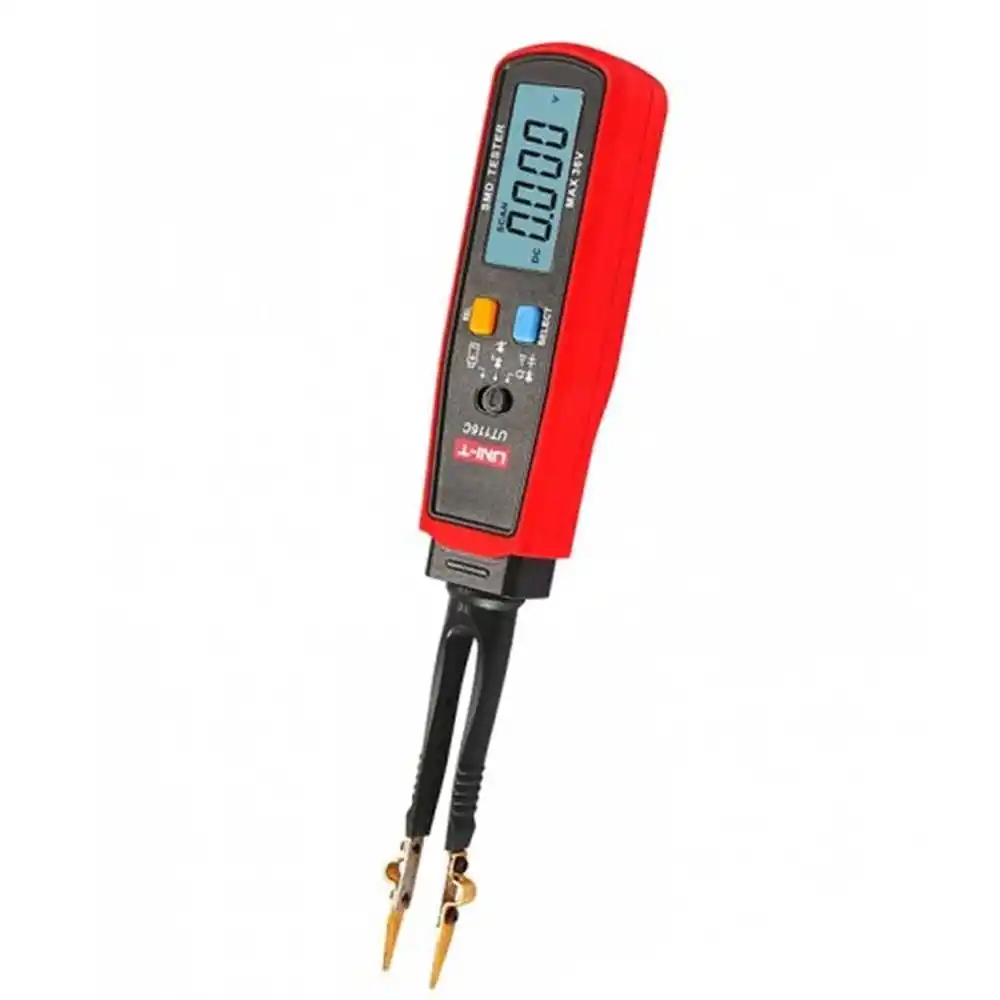

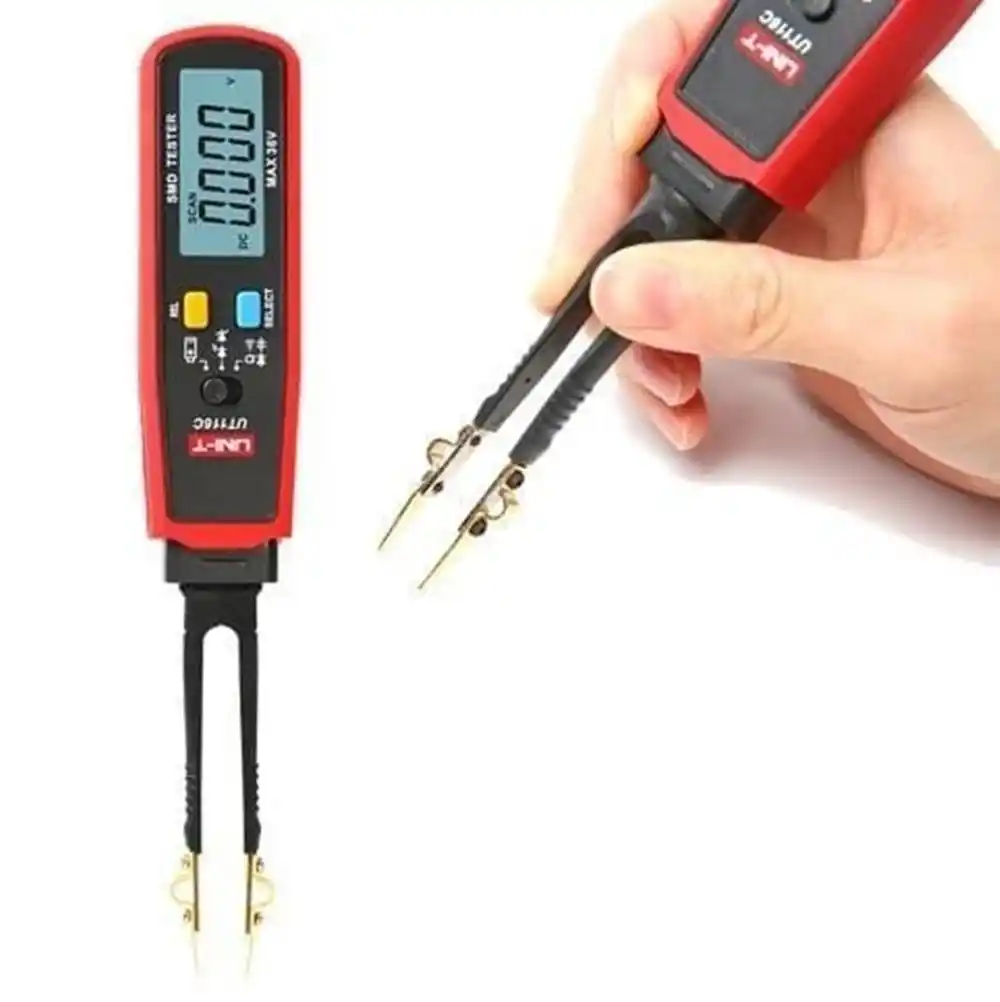

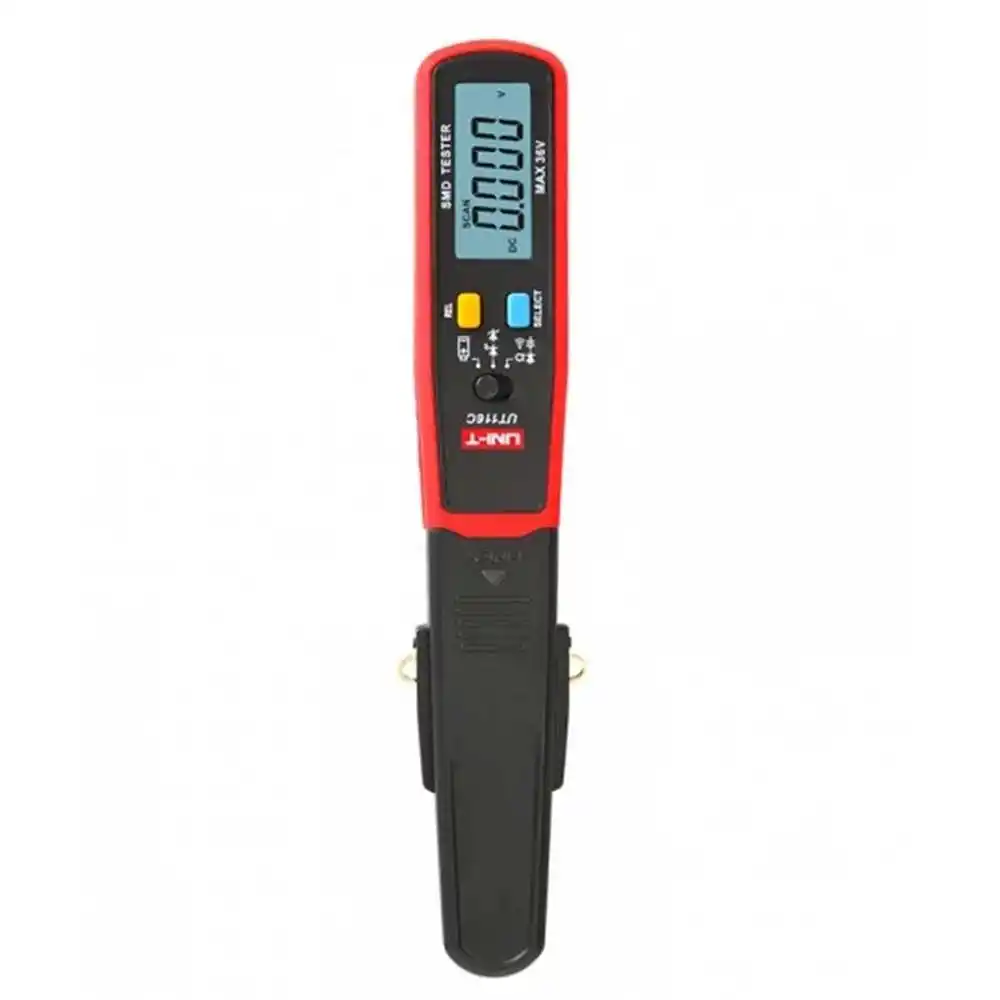

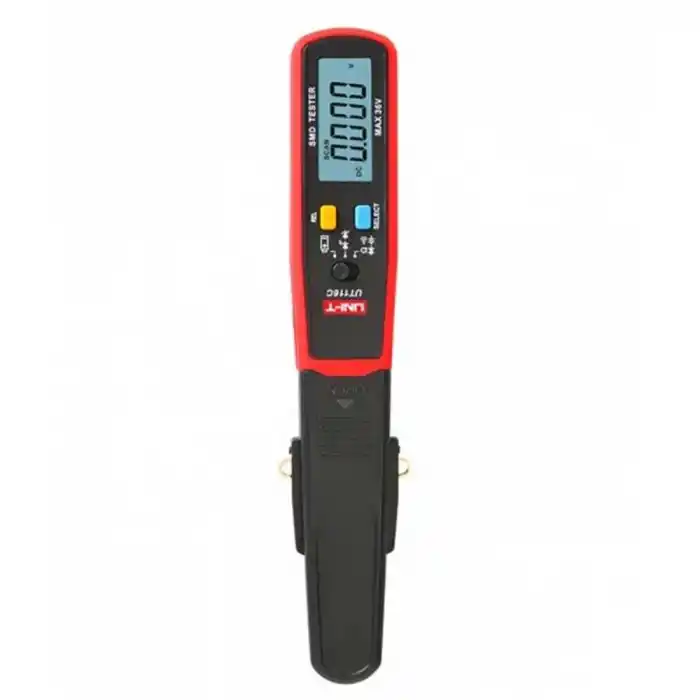

Uni-T UT116C, yüzey montajlı cihazların (SMD) direnç, kapasitans, diyot ve süreklilik değerlerini tek elle ölçmek için tasarlanmış, cımbız formunda gelişmiş bir dijital multimetredir.
Bu cihaz, geleneksel multimetre problarının ulaşamadığı dar alanlarda, iki ucu arasındaki potansiyel farkı veya empedansı saniyeler içinde analiz ederek çalışır. Özellikle 3000 sayımlı LCD ekranı ve 180 derece dönebilen kafası sayesinde, kullanıcının ölçüm sırasında bileğini bükmeden veriyi okumasını sağlar. UT116C'yi özel kılan temel mekanizma, 36V'a kadar çıkabilen Zener diyot test voltajıdır; bu sayede standart test cihazlarının tetikleyemediği yüksek voltajlı yarı iletkenleri sahada kolayca doğrular.
Hangi İşlerde Kullanılır?

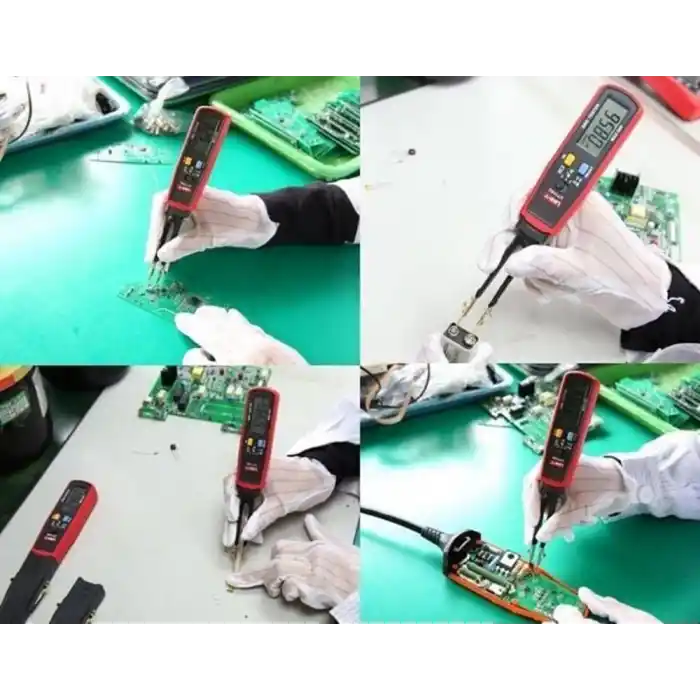

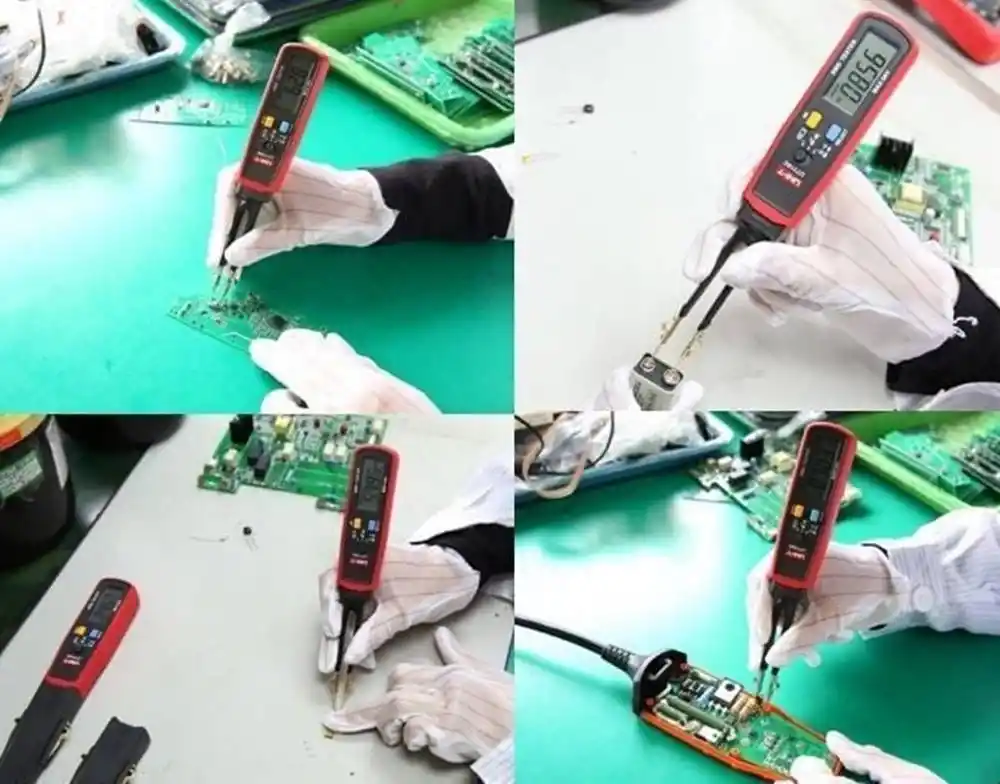

Elektronik kart tamiri, prototip geliştirme ve kalite kontrol süreçlerinde, milimetrik SMD bileşenlerin hızlı ve hatasız testi için tercih edilir.
Akıllı Telefon ve Laptop Tamiri: Anakart üzerindeki kısa devrelerin ve arızalı kapasitörlerin yerinde tespiti.
LED Aydınlatma Sektörü: Şerit LED ve sürücü kartlarındaki diyotların voltaj değerlerinin ölçümü.
AR-GE Laboratuvarları: Prototip aşamasındaki PCB'lerde kompanent değerlerinin doğrulanması.
Endüstriyel Elektronik: Otomasyon kartlarındaki SMD direnç ve Zener diyotların performans analizi.
Eğitim ve Hobi: Mikro-elektronik ile uğraşan makerlar için kompakt ve mobil ölçüm çözümü.
Neden Uni-T UT116C Tercih Edilmeli?
Standart multimetrelerle SMD bileşen testi yapmak, iki elin de meşgul olmasını ve çoğu zaman prob uçlarının kayarak kısa devre yapmasını gerektirir. Uni-T UT116C, cımbız tipi uçlarıyla kompanenti fiziksel olarak kavrayarak stabil bir temas sağlar ve ölçüm hassasiyetini %30 artırır. Rakiplerinden farklı olarak sunduğu 36V Zener testi ve yüksek voltajlı LED ölçümü, cihazın sadece pasif bileşenleri değil, aktif güç devrelerini de analiz edebilmesini sağlar. Dahili pil test fonksiyonu ise 10mA yük altında gerçekçi bir voltaj verisi sunarak bitmiş pilleri anında ayırt eder.
Öne Çıkan Teknik Avantajlar

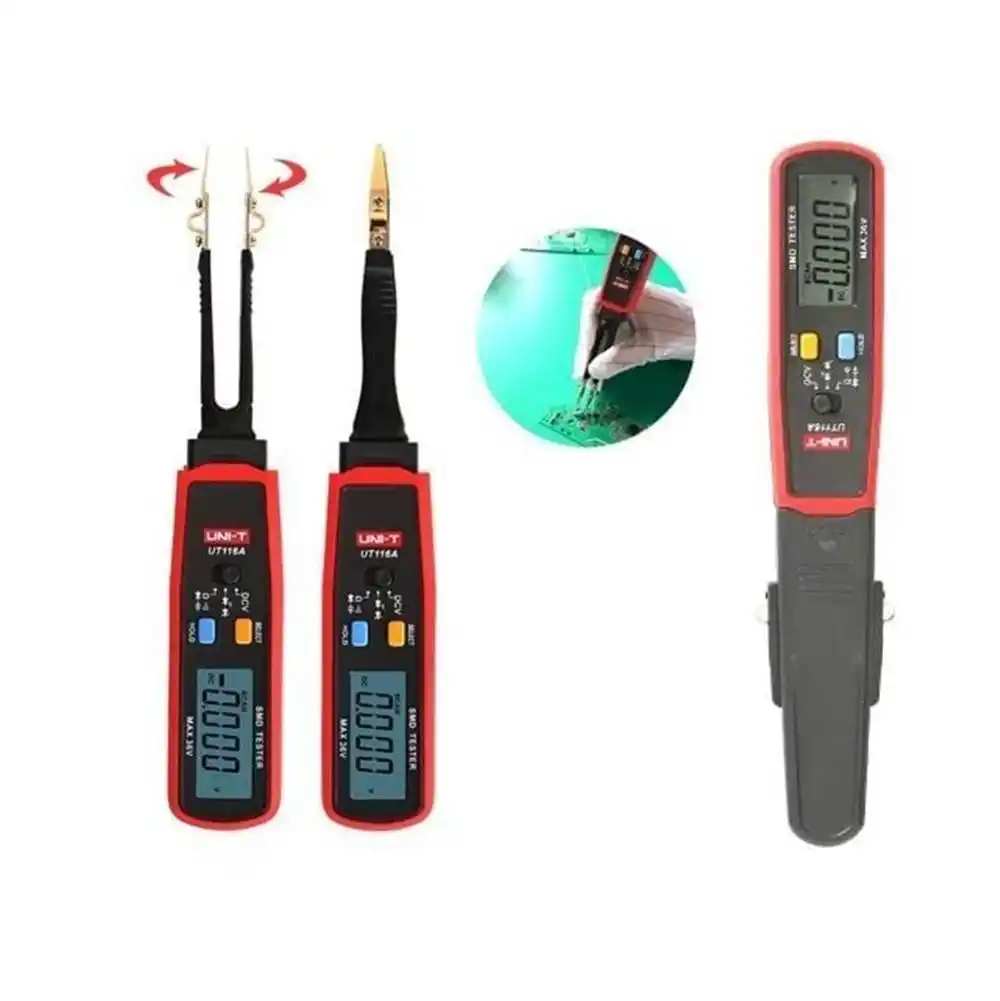

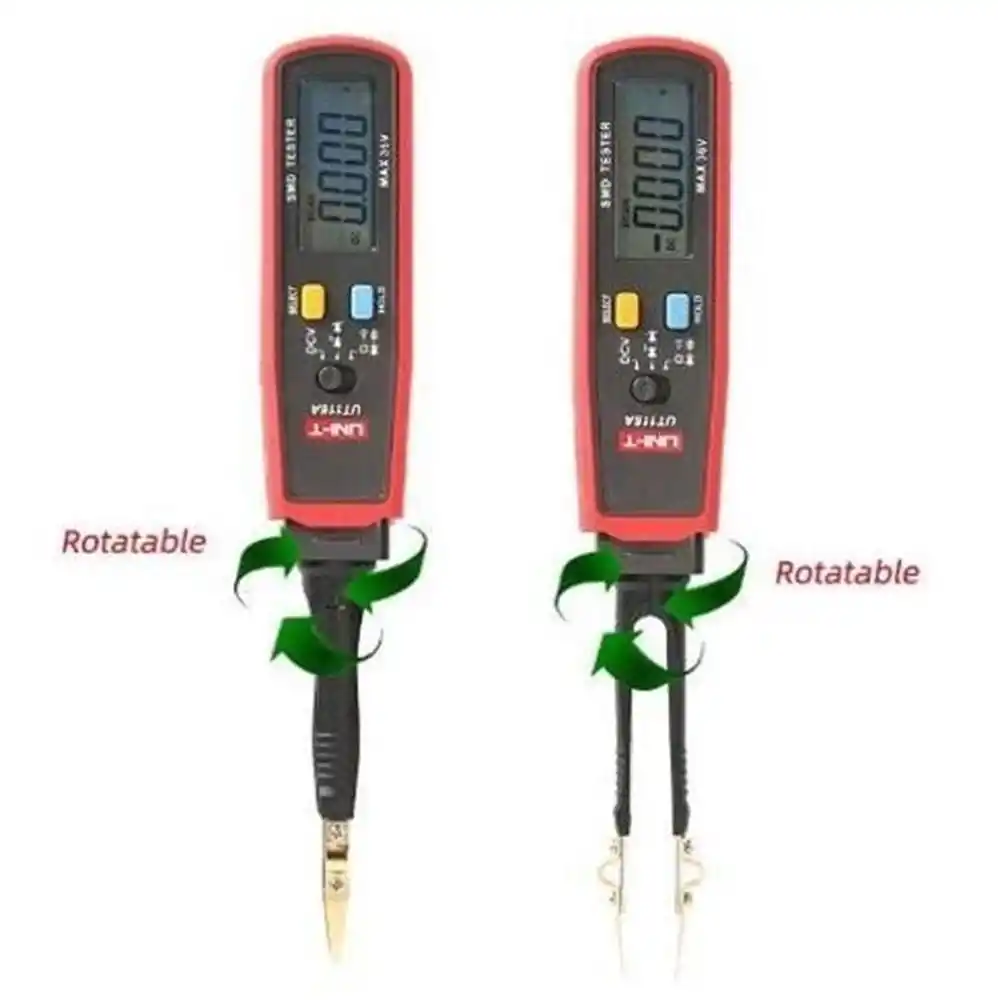

Esnek Kullanım: 180° dönebilen ekran kafası, hem sağ hem de sol elini kullanan teknisyenler için mükemmel görüş açısı sunar.
Güçlü Zener Testi: 36V DC çıkışı ile yüksek voltajlı diyotları ve LED çiplerini harici bir güç kaynağına gerek duymadan test eder.
Otomatik Tanımlama: Direnç ve diyot modları arasında akıllı geçiş yaparak zamandan tasarruf sağlar.
Batarya Test Kapasitesi: DC 10V'a kadar olan pilleri yük altında test ederek gerçek kapasite hakkında bilgi verir.
Hafif ve Portatif: Sadece 80 gram ağırlığı ile cepte taşınabilir, sahada enerji kesintisi olmadan uzun süre çalışır.
Teknik Özellikler Tablosu
| Parametre | Ölçüm Aralığı / Değer |
| Görüntüleme Sayısı | 3000 Sayım (LCD Ekran) |
| Direnç Ölçümü | 30MΩ (±%1.5 Hassasiyet) |
| Kapasitans Ölçümü | 30mF (±%2.5 Hassasiyet) |
| Diyot Testi | 3V DC (Yarı İletken Analizi) |
| Zener Diyot Testi | Yaklaşık 36V DC (Polarite Korumalı) |
| LED Testi | 21V / 1mA (Sürücü Testi) |
| Batarya Testi | 10mA Yük Altında 10V DC |
| Güç Kaynağı | 2 x 1.5V AAA Pil |
Uzmanından Kurulum ve Kullanım Tüyoları
Hassas ölçümler için cımbız uçlarını periyodik olarak izopropil alkol ile temizleyin; uçlardaki yağ tabakası kapasitans ölçümlerinde %5 sapmaya neden olabilir.
Cihazı ilk kez kullanırken, cımbız kollarının gerginliğini kontrol edin. Çok küçük (0402 veya 0603 kılıf) kompanentleri test ederken, parçanın fırlamaması için hafif bir baskı uygulayın. Zener diyot testi yaparken polariteye dikkat edin; cihaz korumalı olsa da doğru polarite size anında eşik voltajını (Vz) gösterecektir. Eğer kart üzerinde (in-circuit) ölçüm yapıyorsanız, çevredeki diğer bileşenlerin empedans etkisini azaltmak için ölçüm yapılan hattın enerjisiz olduğundan emin olun.
Benzer Modellerle Performans Karşılaştırması
| Özellik | UT116A (Temel Model) | UT116C (Bu Model) | Üst Segment Smart Tweezers |
| Zener Test Voltajı | 21V DC | 36V DC | 30V+ (Yazılım Destekli) |
| Ekran Sayısı | 3000 | 3000 | 10.000+ |
| Batarya Testi | Yok | Var (10mA Yük) | Var (Detaylı) |
| Dönebilen Kafa | Var | Var | Var |
| Fiyat / Verimlilik | Orta | En Yüksek | Düşük (Yüksek Maliyet) |
Mini Seçim Rehberi
Bu ürün kime uygundur? Cep telefonu tamir teknisyenleri, LED tabela ustaları ve PCB üzerindeki SMD kompanentleri hızlıca ayıklamak (sorting) isteyen kalite kontrol personeli için mükemmeldir.
Bu ürün kime uygun değildir? Çok yüksek frekanslı (GHz seviyesi) sinyal analizi yapmak isteyen RF mühendisleri veya sadece yüksek akımlı AC devrelerle uğraşan elektrikçiler için uygun değildir.
Sık Sorulan Sorular
1. UT116C ile LED panelleri test edebilir miyim?
Evet, cihaz 21V çıkış vererek seri bağlı birden fazla LED'i veya yüksek voltajlı COB LED'leri kolayca aydınlatabilir ve arızalı olanı bulabilir.
2. Cımbız uçları değiştirilebilir mi?
Evet, uçlar aşındığında veya zarar gördüğünde yedek uçlarla değiştirilebilen bir yapıya sahiptir.
3. Otomatik kapanma özelliği var mı?
Evet, yaklaşık 10 dakika işlem yapılmadığında cihaz pil tasarrufu için kendini otomatik olarak kapatır.
4. 0201 gibi çok küçük SMD parçaları ölçebilir mi?
Evet, cımbız uçları iğne uçlu yapıda tasarlandığı için en küçük SMD kılıflarında bile stabil temas sağlar.
Güvenlik ve Bakım Önerileri
Statik Elektrik: ESD hassas kompanentleri ölçmeden önce vücudunuzdaki statik yükü boşalttığınızdan emin olun.
Yüksek Gerilim: Cihazı asla 36V DC'nin üzerindeki veya AC şebeke gerilimi bulunan hatlara bağlamayın.
Uç Koruması: Kullanım sonrası uçların yamulmaması için mutlaka koruyucu kapağını takarak muhafaza edin.
Sektörel Teknik Uzmanlık Notu
30 yıllık endüstriyel elektronik tecrübemizle sabittir ki; arıza tespit hızı, tamir kalitesini belirleyen en büyük faktördür. Uni-T UT116C, teknisyeni hantal kablolardan kurtararak teşhis süresini yarı yarıya indirir. Günümüz dünyasında güven skoru yüksek bir ürün olan UT116C, hem sağlamlığı hem de yüksek voltajlı Zener testi gibi spesifik özellikleriyle profesyonel bir atölyenin vazgeçilmezidir. Bu cihaz, teknik bir araçtan ziyade, teknisyenin elinin bir uzantısı gibi hareket eder.
