Uni-T UT685B Kit TDR Kablo Test Cihazı

Uni-T UT685B Kit TDR Kablo Test Cihazı: RJ45, RJ11 ve Coax kablolarda kopukluk ve kısa devre noktalarını TDR teknolojisiyle santimetre hassasiyetinde tespit edin!

Uni-T UT685B Kit TDR Kablo Test Cihazı Nedir ve Nasıl Çalışır?

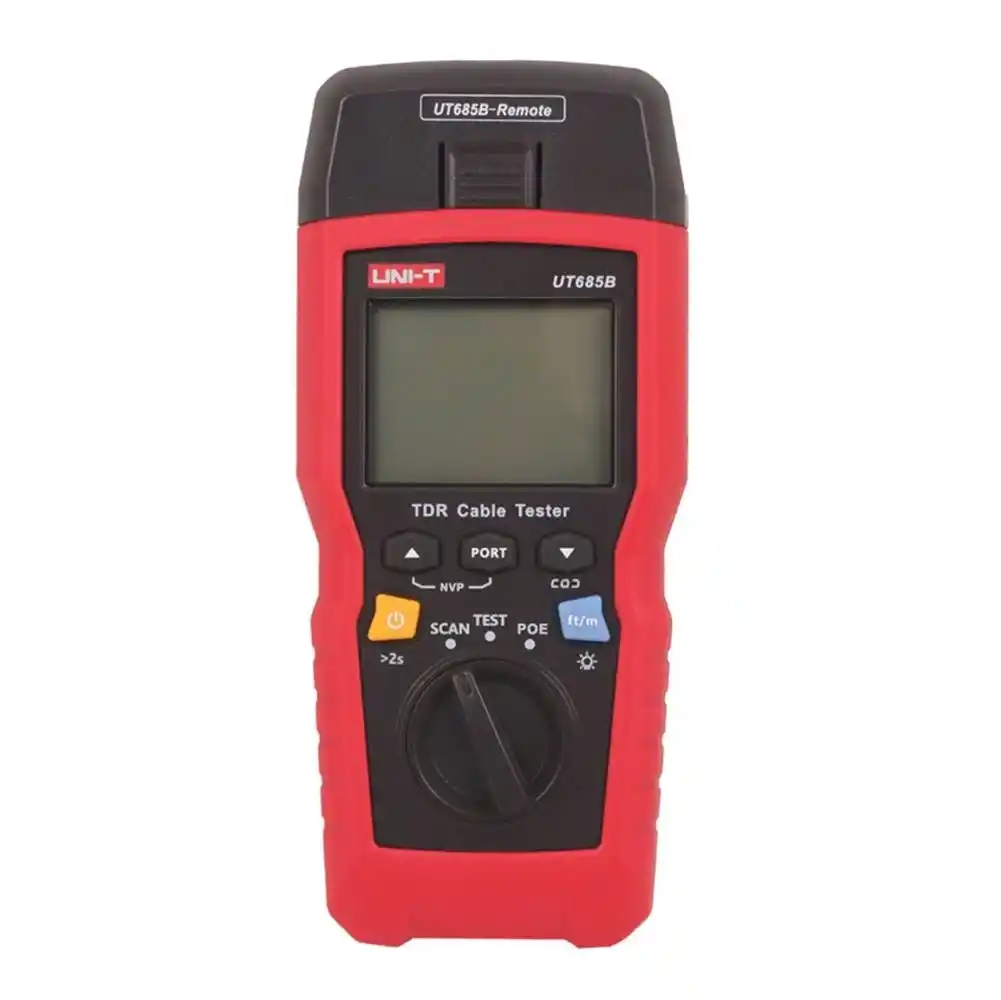

Uni-T UT685B, TDR (Zaman Alanlı Yansıma Ölçer) teknolojisini kullanarak ağ, telefon ve koaksiyel kablolardaki arıza noktasını, kablo uzunluğunu ve PoE durumunu dijital olarak analiz eden profesyonel bir test kitidir.

Bu gelişmiş cihaz, kablo hattı boyunca yüksek frekanslı elektrik sinyalleri göndererek çalışır. Sinyal bir kopukluğa (açık devre) veya kısa devreye çarptığında geri yansır; UT685B bu yansımanın geri dönüş süresini mikrosaniye hassasiyetinde ölçerek arızanın kullanıcıya olan mesafesini tam olarak hesaplar. Geleneksel "ledli" test cihazlarının aksine, sadece kablonun bozuk olduğunu söylemekle kalmaz, arızanın hattın kaçıncı metresinde olduğunu LCD ekranında grafiksel olarak gösterir.

Hangi İşlerde Kullanılır?

BT altyapı kurulumları, zayıf akım sistemleri, telekomünikasyon saha operasyonları ve akıllı bina otomasyon süreçlerinde kablo doğrulama ve hata yer tespiti için kullanılır.

• Veri Merkezleri ve Network Yönetimi: CAT5E, CAT6 ve CAT6A kablolarının standartlara uygunluk testi ve uzunluk ölçümü.

• Telekomünikasyon: RJ11 telefon hatlarındaki temassızlıkların ve sinyal kayıplarının yer tespiti.

• Güvenlik Sistemleri: Koaksiyel (RG6, RG59) kamera kablolarındaki kırılma ve kısa devrelerin onarımı.

• PoE Altyapı Analizi: IP kameralar ve access pointler için gelen PoE voltajının ve tipinin (IEEE 802.3af/at) doğrulanması.

• İnşaat ve Taahhüt: Sıva altı çekilen kabloların sonlandırma öncesi uç takibi ve sağlamlık kontrolü.

Neden Uni-T UT685B Kit Tercih Edilmeli?

Sahadaki en büyük problem, 100 metrelik bir hattın neresinde kopukluk olduğunu bilmemektir. Sıradan test cihazları ile tüm hattı fiziksel olarak kontrol etmek saatler alırken, Uni-T UT685B TDR teknolojisi ile bu süreyi saniyelere indirir. Rakiplerinden farklı olarak bu kit, içerisinde barındırdığı akıllı sinyal izleyici (probe) sayesinde duvar arkasındaki kabloyu sesli olarak bulmanıza da olanak tanır. Özellikle PoE tespiti yaparken cihazın portu koruma altına alması, aktif cihazlara (switch vb.) bağlı hatlarda güvenle test yapabilmenizi sağlayarak ekipman hasarlarını önler.

Öne Çıkan Teknik Avantajlar

• TDR Teknolojisi: Kablo boyunu ve arıza noktasını test uçlarından itibaren 500 metreye kadar ölçebilme yeteneği.

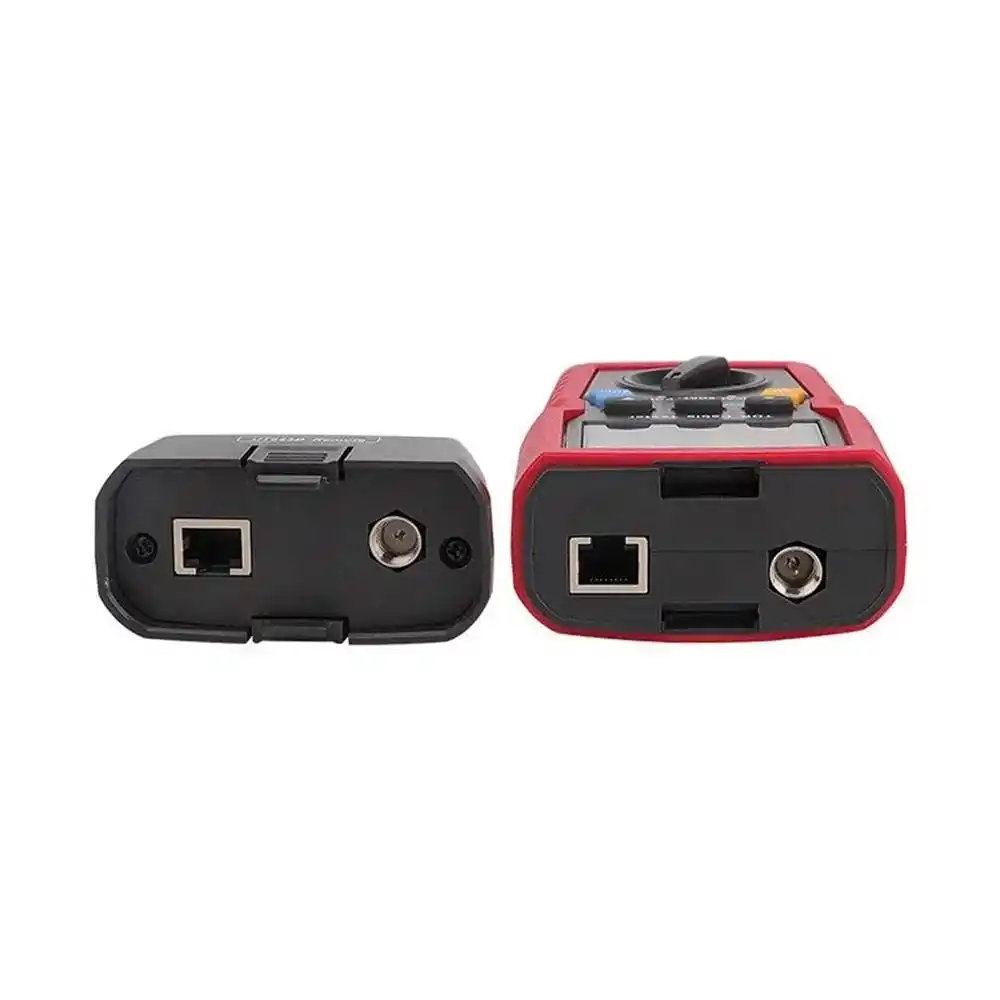

• Hepsi Bir Arada Port Yapısı: RJ45 (Ethernet), RJ11 (Telefon) ve F-Konektör (Coax) girişleri tek gövdede birleşir.

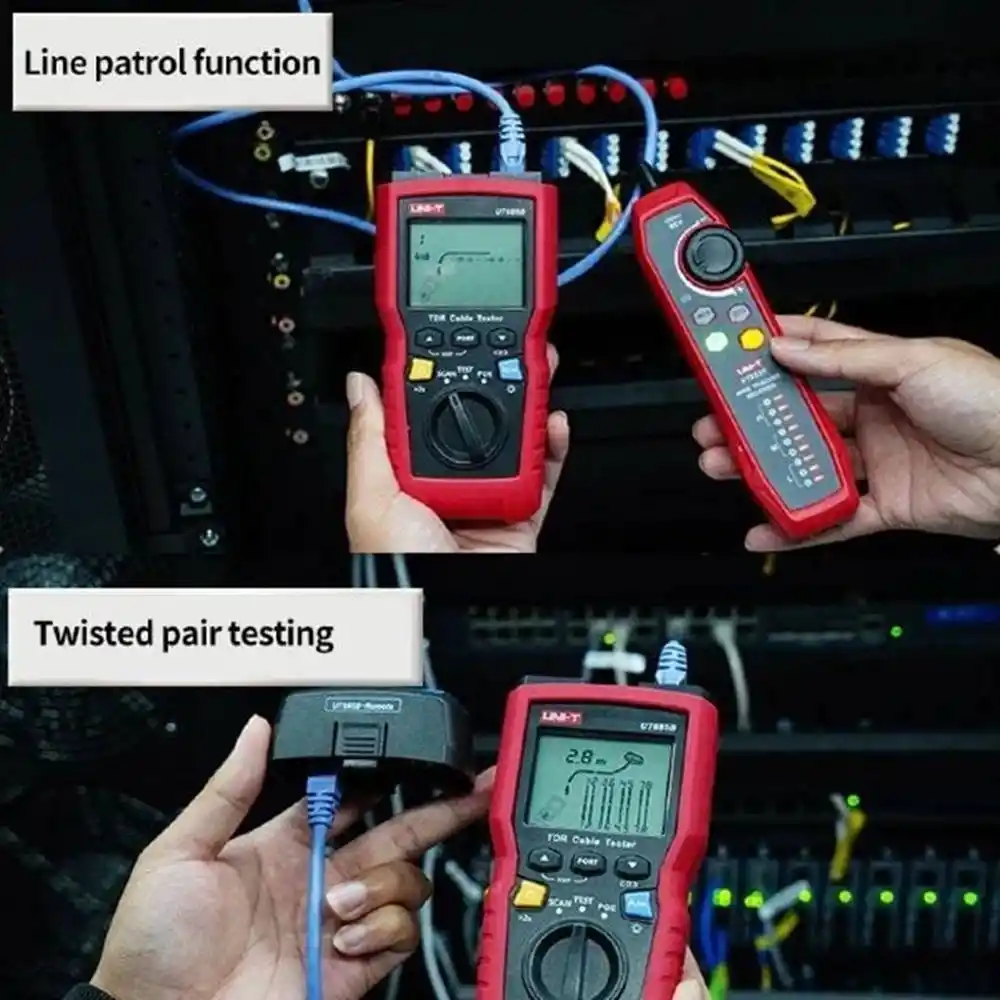

• Gelişmiş Wiremap: Kablo çiftlerinin çapraz bağlantı (cross), ters bağlantı veya kopukluk durumlarını görsel şema ile sunar.

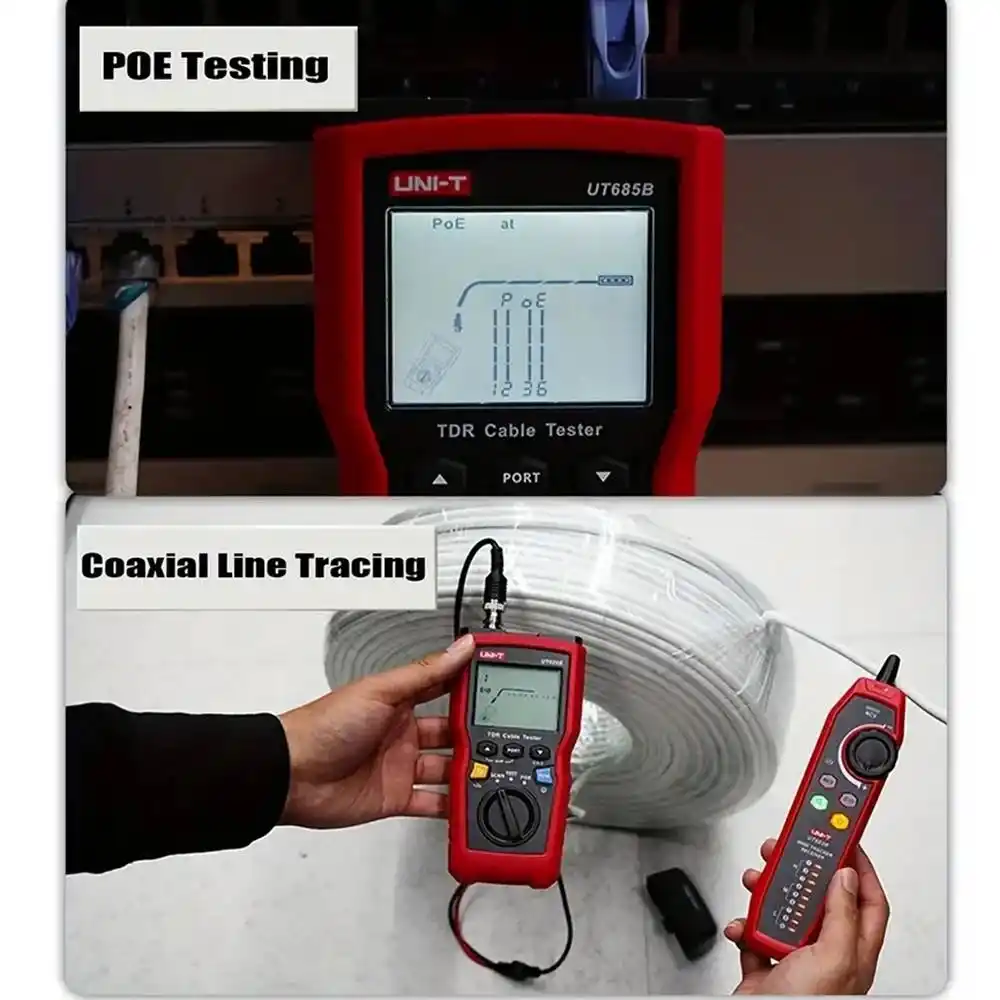

• PoE Algılama: Mevcut hattın PoE standartlarını otomatik tanımlayarak voltaj değerlerini raporlar.

• Yüksek Hassasiyet: Kısa mesafeli yansımalarda bile milimetrik doğruluk sunan dijital sinyal işleme (DSP) mimarisi.

Teknik Özellikler Tablosu

Uzmanından Kurulum ve Kullanım Tüyoları

Hassas bir uzunluk ölçümü için cihazı kullanmadan önce, kablonun yayılma hızını (NVP değeri) üretici verisine göre kalibre etmeniz, ölçüm doğruluğunu %99 seviyesine taşır.

UT685B'yi kullanırken kabloyu doğrudan cihaza bağlamadan önce ucundaki oksitlenmeyi temizleyin. Eğer bir "Short" (Kısa Devre) hatası alıyorsanız, cihazın gösterdiği metreye giderek kablonun ezilmiş veya çivi çakılmış olup olmadığını kontrol edin. Wiremap testi sırasında uzak üniteyi (remote id) mutlaka kablonun diğer ucuna takın; aksi takdirde cihaz sadece cihazdan çıkan sinyalin geri dönüşünü hesaplayacaktır. Aktif bir ağda test yapacaksanız, cihazın PoE algılama modunda olduğundan emin olmak sensör ömrünü korur.

Benzer Modellerle Performans Karşılaştırması

Mini Seçim Rehberi

• Bu ürün kime uygundur? Sistem yöneticileri, zayıf akım teknisyenleri, veri merkezi kurulum ekipleri ve büyük ölçekli ofis ağlarını yöneten uzmanlar için mükemmel bir demirbaştır.

• Bu ürün kime uygun değildir? Sadece evdeki internet kablosunun ucunun düzgün takılıp takılmadığını merak eden basit ev kullanıcıları için UT681 gibi ekonomik ledli modeller daha rasyonel bir tercih olabilir.

Sık Sorulan Sorular

1. UT685B canlı hatta (aktif switch bağlıyken) test yapabilir mi?

Evet, cihazın PoE ve port tespit özellikleri canlı hatlarda güvenle çalışacak şekilde tasarlanmıştır. Ancak TDR uzunluk ölçümü için hattın diğer ucunun boşta olması veya uzak üniteye takılı olması önerilir.

2. TDR teknolojisi neden önemlidir?

TDR, kabloyu fiziksel olarak parçalamadan içindeki kırılma noktasını bulmanızı sağlar. Bu, duvar arkasındaki kabloyu komple değiştirmek yerine tamir etmenize olanak tanır.

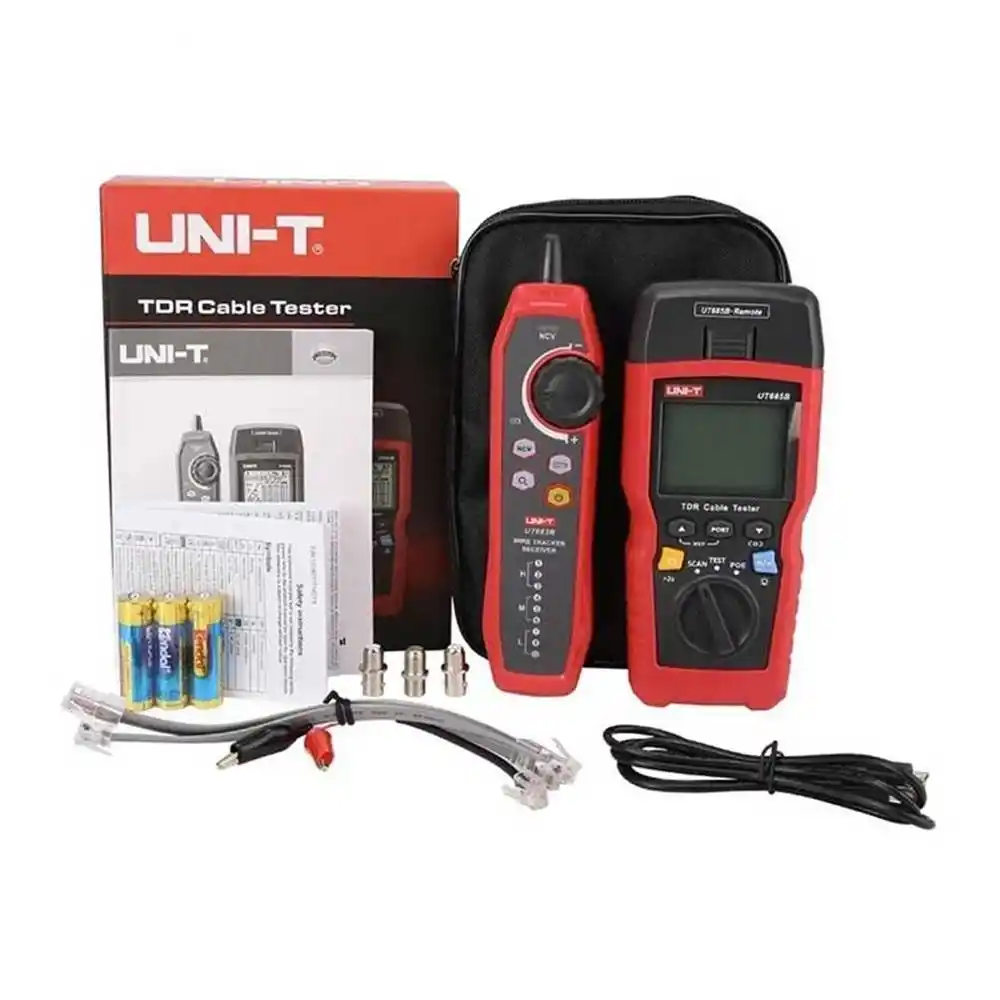

3. Ürün paketine sinyal izleyici (probe) dahil mi?

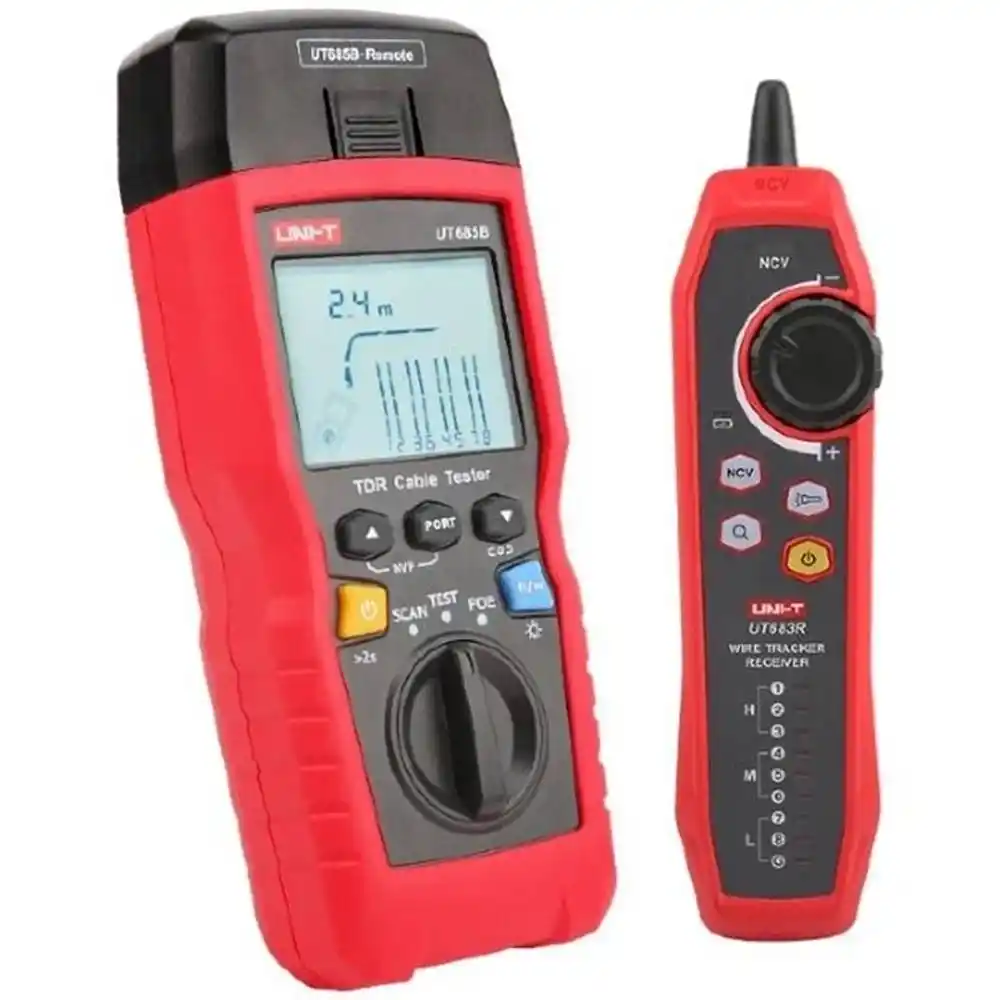

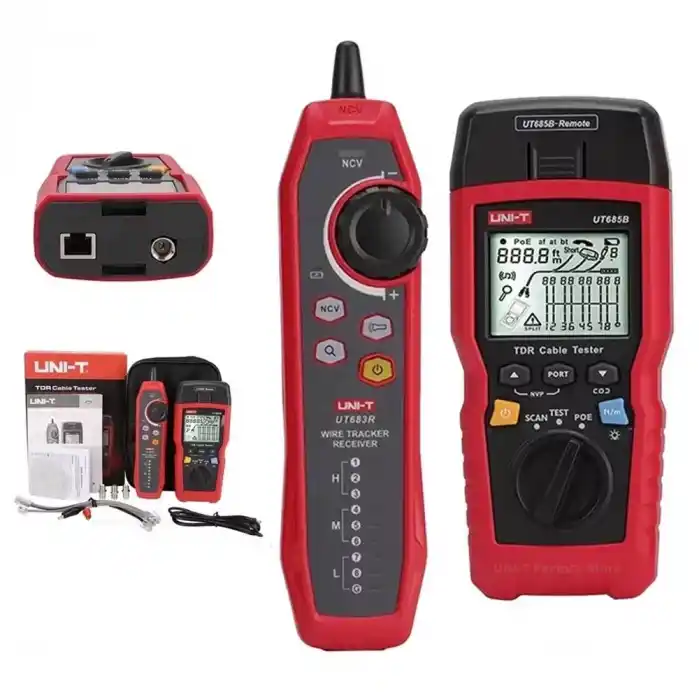

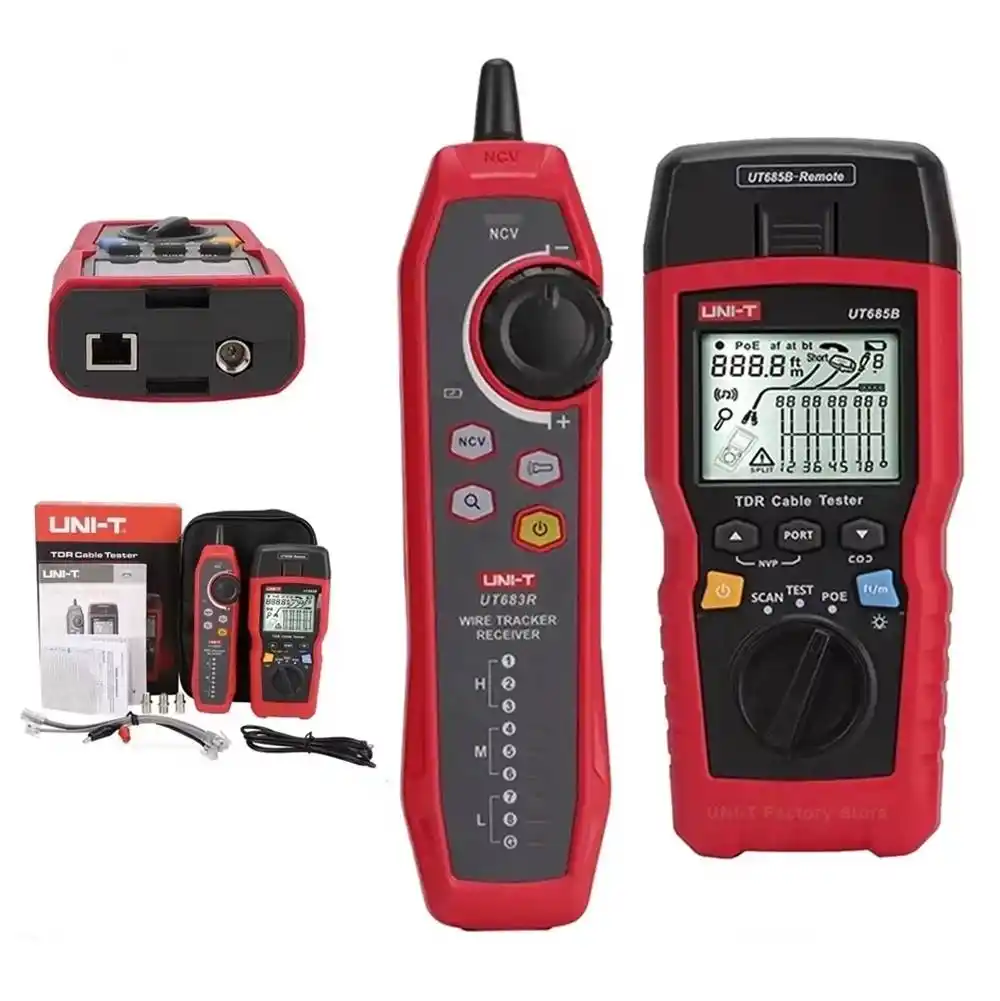

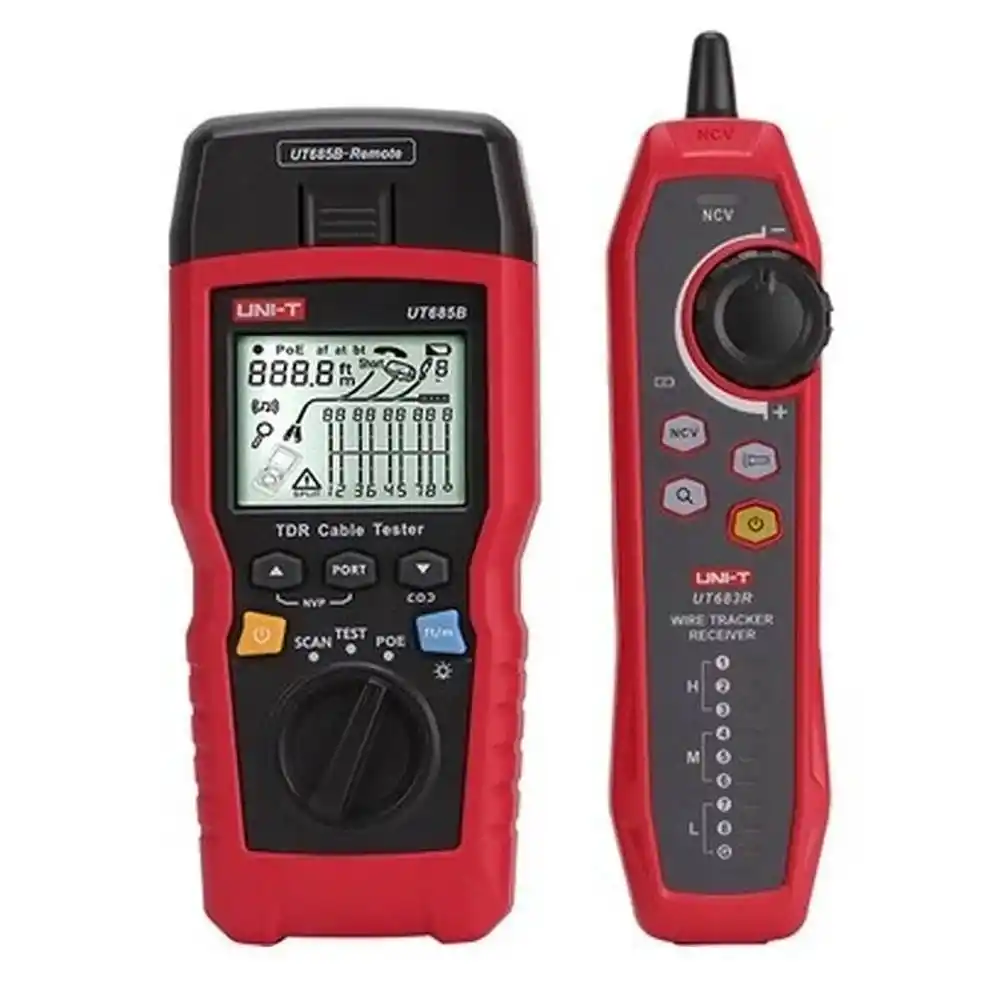

Evet, "Kit" versiyonu hem ana test ünitesini hem de kabloyu duvar arkasından takip etmenizi sağlayan sesli probu (receiver) içerir.

4. Pil ömrü ne kadar sürer?

Düşük enerji tüketen LCD ekranı ve otomatik kapanma özelliği sayesinde, yoğun kullanımda bile standart pillerle yaklaşık 20-30 saatlik operasyonel süre sunar.

Güvenlik ve Bakım Önerileri

• Yüksek Voltaj Uyarısı: Cihazı 70V DC üzerindeki aktif güç hatlarına (elektrik prizi gibi) kesinlikle bağlamayın.

• Konnektör Bakımı: Tozlu ortamlarda kullanımdan sonra RJ45 portlarını basınçlı hava ile temizleyin; kirlenmiş pinler direnç farkı yaratarak TDR sonucunu etkileyebilir.

• Prob Sensörü: Sesli izleyici probun ucunu sert metal yüzeylere çarpmaktan kaçının, bu uç hassas bir anten görevi görür.

Sektörel Teknik Uzmanlık Notu

30 yıllık saha deneyimimizde gördük ki, en pahalı switchler bile kalitesiz veya hatalı sonlandırılmış bir kablo altyapısı üzerinde değersizleşir. Uni-T UT685B, ağın fiziksel katmanını (Layer 1) tamamen kontrol altına almanızı sağlar. Günümüz dünyasında "teknik otorite" olmak, sadece sorunu söylemek değil, çözümün tam koordinatını vermektir. UT685B, teknisyene bu koordinatı veren sahadaki en büyük güçtür.
