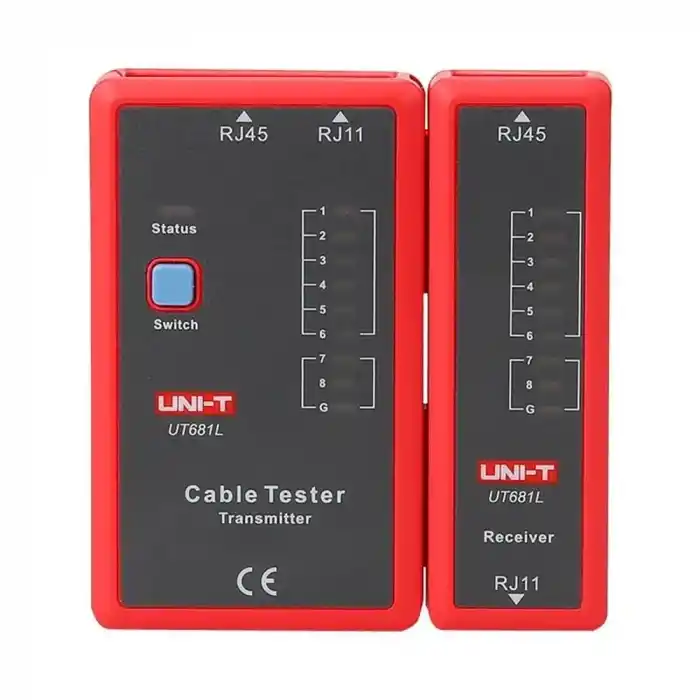

Uni-t UT681L Kablo Test Cihazı

Uni-t UT681L Kablo Test Cihazı Nedir ve Nasıl Çalışır

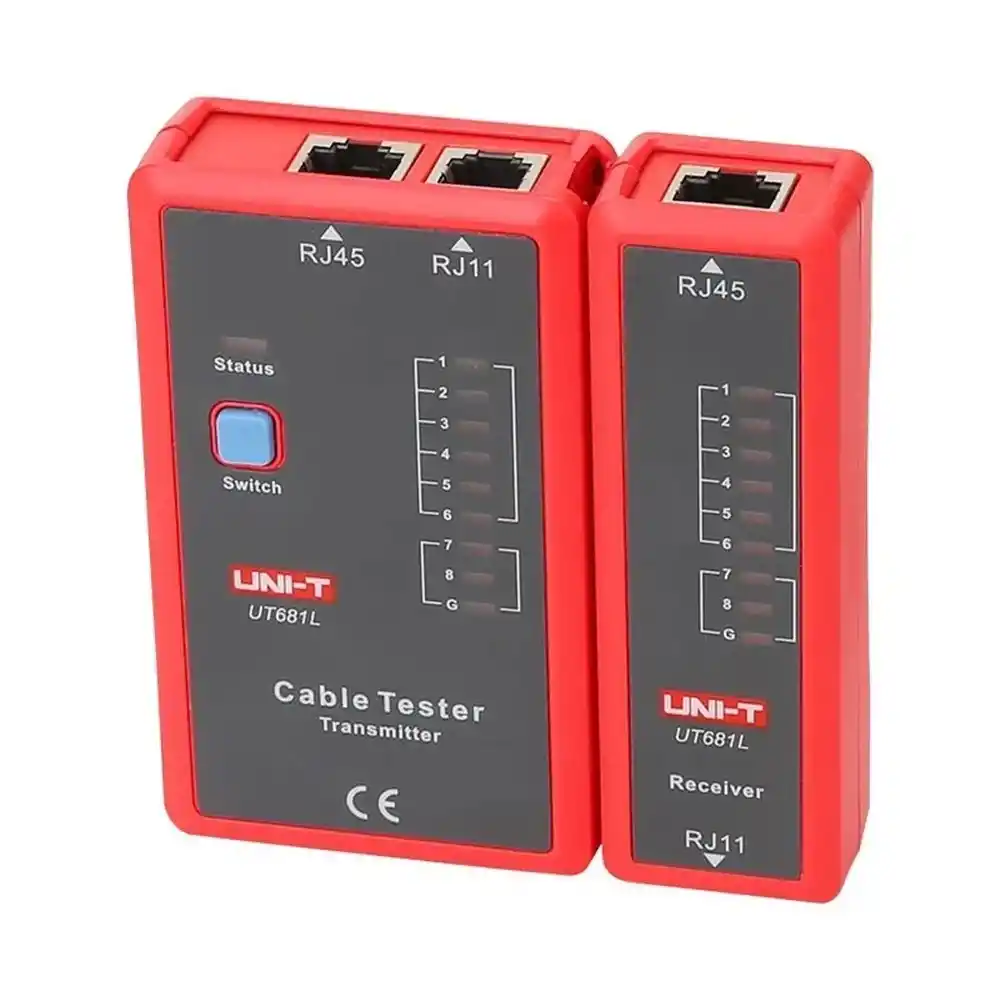

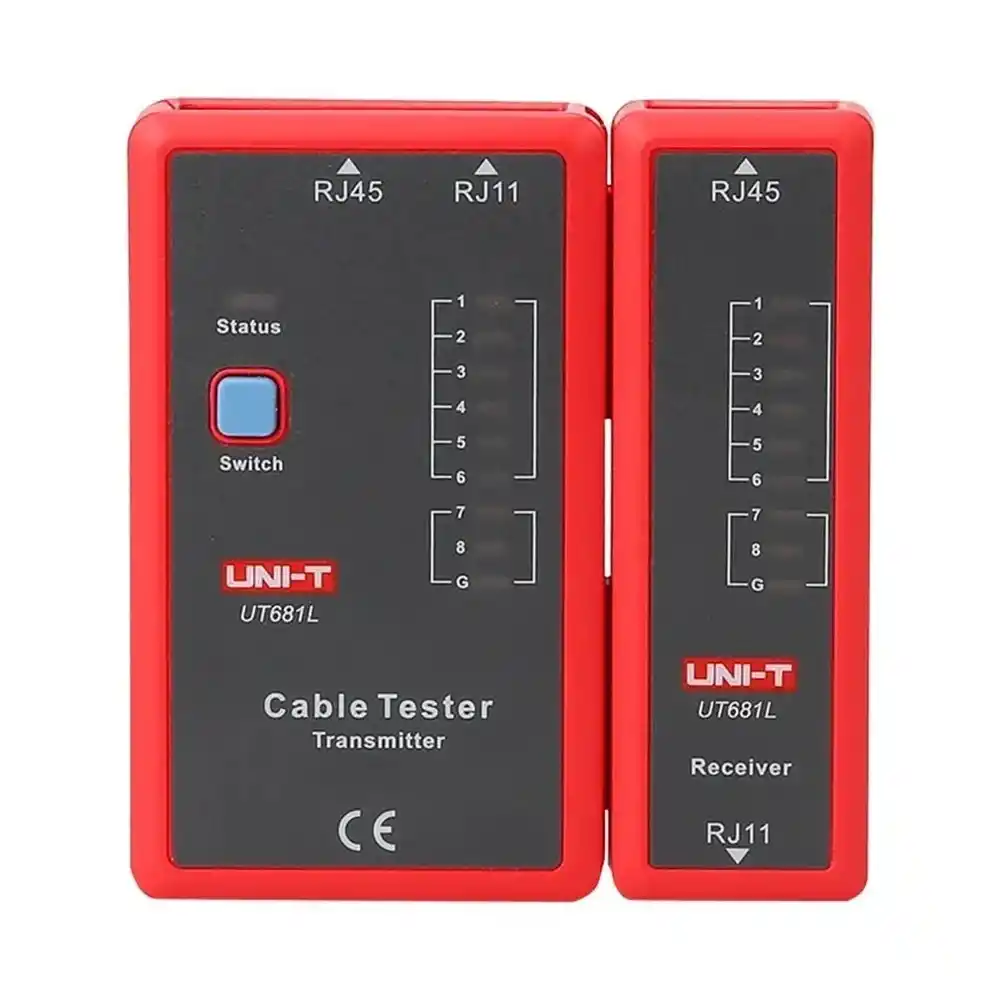

Uni-T UT681L, RJ45 Ethernet ve RJ11 telefon kablolarının iletkenlik, kısa devre, kopukluk (açık devre) ve çapraz bağlantı durumlarını LED sıralama göstergesiyle anında tespit eden modüler iki parçalı bir kablo test cihazıdır.

Hangi İşlerde Kullanılır

Bu cihaz; yapısal kablolama projelerinde Cat5e/Cat6/Cat6a Ethernet hatlarının, RJ11 telefon hatlarının, IP kamera altyapılarının ve akıllı bina zayıf akım sistemlerinin testinde kullanılır.

• Yapısal Ağ (Network) Kablolaması: Veri merkezleri, ofisler ve binalarda çekilen Cat5, Cat5e, Cat6 ve Cat6a UTP/STP patch kabloların ve ankastre duvar hatlarının sonlandırma doğruluğunu denetleme.
• Telekomünikasyon ve Santral Hatları: RJ11 konektörlü 2 telli veya 4 telli telefon hatlarında sinyal iletkenliğinin ve kopuklukların kontrolü.
• IP Güvenlik ve CCTV Sistemleri: IP kameralara giden Ethernet hatlarındaki krimp (çakım) hatalarını saptayarak video sinyal kaybı veya güç iletim aksaklıklarını önleme.
• Saha Kabul ve Teslimat Testleri: Elektrik ve network yüklenicilerinin çaktıkları konnektörlerin standartlara (T568A ve T568B) uygunluğunu doğrulama.

Neden Bu Ürün Tercih Edilmeli

Uni-T UT681L; el ile avometre ölçümlerinde saatler süren pin takibini tek tuşla saniyelere indirir, ayrılabilir alıcısı sayesinde farklı odalar arasındaki hatları tek kişiyle test etmeyi sağlar.

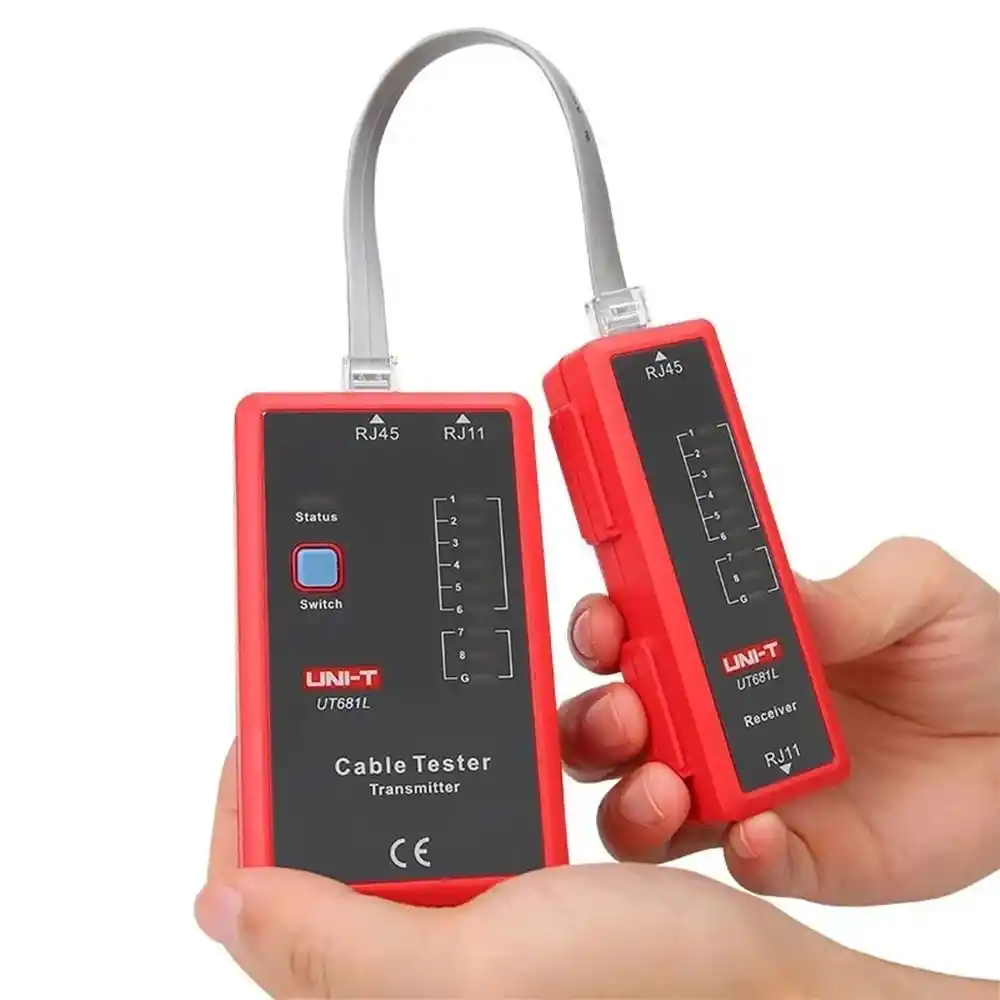

1. Ayrılabilir Modüler Gövde: Verici ve alıcı üniteleri birbirinden bağımsız ayrılabilir. Bu sayede panodan çıkan bir kablonun ucu 50 metre ilerideki farklı bir odada olsa dahi iki kişi gerekmeden tek başınıza hat testi yapabilirsiniz.
2. Hızlı ve Yavaş LED Tarama Modları: Seri testler için hızlı tarama modu sunarken; karmaşık ve şüpheli bağlantılarda LED sırasını gözle tek tek yakalayabilmeniz için yavaş tarama moduna tek tuşla geçiş imkânı sağlar.
3. Ekranlı (STP/FTP) Kablo Desteği: Standart UTP kabloların yanı sıra dış ekranlama foil/braid korumasına sahip STP kablolardaki Topraklama (G - Ground) sürekliliğini de denetler.
4. Yanlış Bağlantı Hasar Koruması: Zorlu saha şartlarında düşmelere dayanıklı ABS polimer kasası ve 10 dakikalık otomatik kapanma (Auto-Off) işlevi ile pil kullanım ömrünü maksimuma çıkarır.

Öne Çıkan Teknik Avantajlar

Cihaz; tek tuşla hızlı/yavaş mod geçişi, STP korumalı kablo testi, düşük pil tespiti ve 10 dakika otomatik kapanma özelliğiyle yüksek verimlilik sunar.

• Performans: RJ45 ve RJ11 arabirimlerinde 1 ila 8 pin arası tam iletkenlik ve sinyal doğrulamasını saniyeler içinde gerçekleştirir.
• Dayanıklılık: Darbelere dirençli kırmızı-gri endüstriyel gövdesi ve CE / UKCA sertifikalı elektriksel tasarım standartlarıyla uzun ömürlü kullanım sağlar.
• Enerji Verimliliği: 9V pil ile çalışır; 7.2V altına düşen pil seviyelerini uyarır ve 10 dakika boyunca işlem yapılmadığında otomatik olarak kapanır.
• Kullanım Kolaylığı: Tek tuşlu (One-button) sezgisel kumanda yapısı sayesinde karmaşık menülerle zaman kaybetmeden anında teste başlama olanağı verir.
• Uzun Servis Ömrü: Altın kaplama iletken temas pinleri ve oksitlenmeye dirençli RJ45/RJ11 soket yapısı sayesinde binlerce kez tak-çıkar işlemine dayanır.

Teknik Özellikler Tablosu

Aşağıdaki tabloda Uni-T UT681L kablo test cihazının desteklediği konektörler, test türleri, boyut, ağırlık ve çalışma koşulları listelenmiştir.

Uzmanından Kurulum me Kullanım Tüyoları

Farklı binalar arası hat testinde remote modülü söküp karşı uca takın, şüpheli kroşe çaprazlarında yavaş moda geçin ve kesinlikle enerjili PoE hatlarına cihazı bağlamayın.

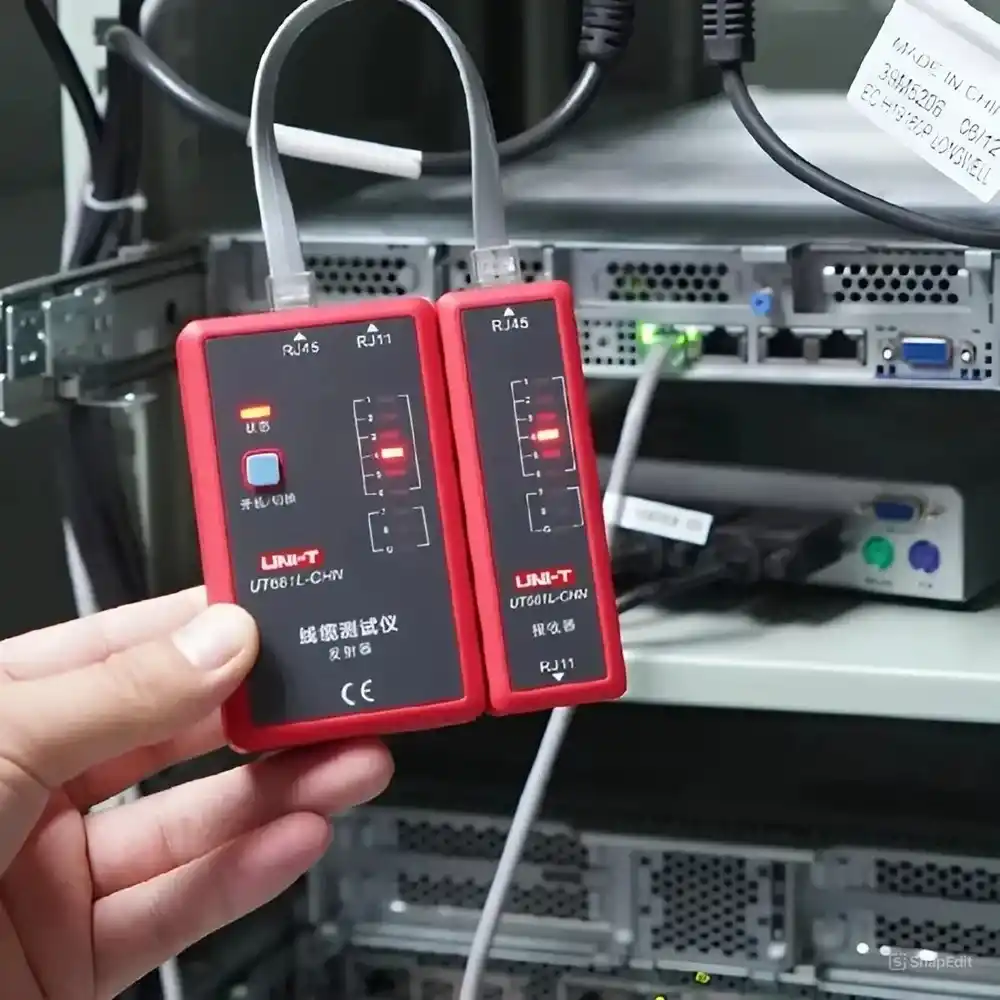

• Modüler Kullanım: Patch kablo testlerinde verici ve alıcı birbirine kilitli halde tutulabilir. Duvar içi veya kanal içi uzun hatlarda alıcı modülün yan tarafındaki kanalı kaydırarak yerinden çıkarın ve ölçülecek hattın uzak ucuna takın.
• Yavaş Mod İle Detaylı Analiz: Güç tuşuna basarak cihazı açtığınızda varsayılan olarak hızlı mod devreye girer. LED geçişlerini takip etmekte zorlanıyorsanız veya karmaşık bir çaprazlama şüphesi varsa tuşa tekrar basarak yavaş moda geçin. LED'lerin 1'den 8'e teker teker yanışını kolayca izleyebilirsiniz.
• G LED Kontrolü (STP Kablolar): Eğer dışı folyolu veya zırhlı STP/FTP RJ45 kablo test ediyorsanız 1-8 LED'lerinin yanı sıra en alttaki "G" (Ground) LED'inin de yandığından emin olun. G LED'i yanmıyorsa konnektörün metal kılıfı kablo zırhına temas etmiyordur.
• PoE Gerilimi Uyarısı: UT681L bir sinyal süreklilik test cihazıdır. Cihazı aktif Power over Ethernet (PoE) beslemesi bulunan veya santralden 48V canlı gerilim gelen hatlara doğrudan bağlamayın. Ölçüm öncesi hatta aktif anahtar (switch) veya voltaj olmadığını doğrulayın.

Benzer Modellerle Performans Karşılaştırması

UT681L modeli RJ45/RJ11 odaklı ekonomik ve hızlı çözümdür; BNC veya HDMI test ihtiyaçları için serinin UT681C ve UT681HDMI modelleri tercih edilmelidir.

Mini Seçim Rehberi

Uni-T UT681L; Ethernet ve telefon kablosu çakan network teknisyenleri için mükemmeldir; sinyal takibi veya kablo bulma gereksiniminde tonerli sinyal jeneratörlü modeller seçilmelidir.

Bu Ürün Kime Uygundur?

• Ofis, bina ve veri merkezlerinde RJ45 Ethernet (Cat5/Cat6) ve RJ11 telefon hatları döşeyen ağ teknisyenleri ve zayıf akım ustaları.
• Çaktığı konnektörlerin iletkenliğini ve sıralamasını müşteriye teslim etmeden önce doğrulamak isteyen IT uzmanları ve elektrikçiler.
• Ev veya ofisinde kendi network kablosunu hazırlayan, kopukluk ve kısa devreleri kolayca tespit etmek isteyen teknik kullanıcılar.

Bu Ürün Kime Uygun Değildir?

• Duvar arkasında veya karmaşık kablo demetleri içinde hangi kablonun nereye gittiğini bulmak için sesli sinyal takibi (Cable Tracer/Toner) arayanlar (Uni-T UT682 serisi kablo bulucular seçilmelidir).
• Koaksiyel BNC kamera kabloları veya HDMI kabloları test etmek zorunda olanlar (Uni-T UT681C veya UT681HDMI modelleri tercih edilmelidir).

Sık Sorulan Sorular (SSS)

Aşağıda Uni-T UT681L kablo tester cihazının çalışma voltajı, kablo tipleri ve kullanım detayları hakkında en çok merak edilen sorular yanıtlanmıştır.

1. Uni-T UT681L ile Cat6a ve Cat7 kabloları test edebilir miyim?

2. Test esnasında LED'lerin sırasıyla yanmaması ne anlama gelir?

3. Cihazın pili azaldığında test sonuçları etkilenir mi?

4. Kablonun bir ucu çok uzaktaysa test yapabilir miyim?

Güvenlik ve Bakım Önerileri

Canlı elektrik bulunan hatlarda kullanmayın, cihazı nemli ortamlardan koruyun ve uzun süreli saklamalarda 9V pili çıkarın.

• Aktif Hat Uyarısı: Tester cihazını kesinlikle 220V şebeke elektriği, aktif telefon hat voltajı veya PoE beslemeli portlara bağlamayın. Cihaz dahili devresi zarar görebilir.
• Pil Bakımı: Cihazı birkaç hafta boyunca kullanmayacaksanız pil akması sonucu oluşabilecek oksitlenmeyi önlemek için arka kapaktaki 9V pili çıkarın.
• Soket Temizliği: RJ45 ve RJ11 dişi soketlerin içine toz veya inşaat pisliği dolmasını önleyin; temizliği tozsuz kuru hava ile gerçekleştirin.

Sektörel Teknik Uzmanlık Notu

Uni-T UT681L, ağ altyapılarında en çok zaman kaybettiren gizli sonlandırma hatalarını saniyeler içinde tespit eden güvenilir bir saha yardımcısıdır.
