T.M. DN80 PN4 Tam Geçişli Sürgülü Vana ile düşük basınçlı hatlarda maksimum akış verimliliği sağlayın. Dayanıklı döküm gövde ve sızdırmazlık garantili teknik detaylar için inceleyin.

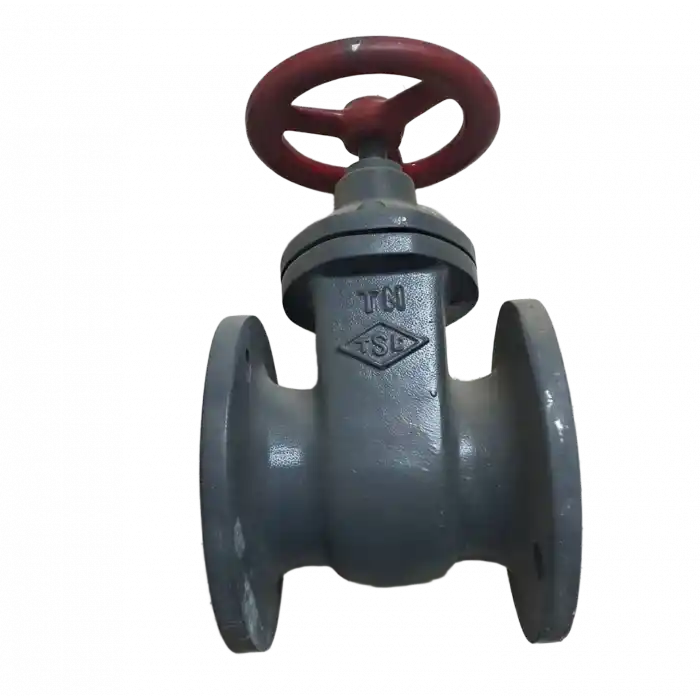

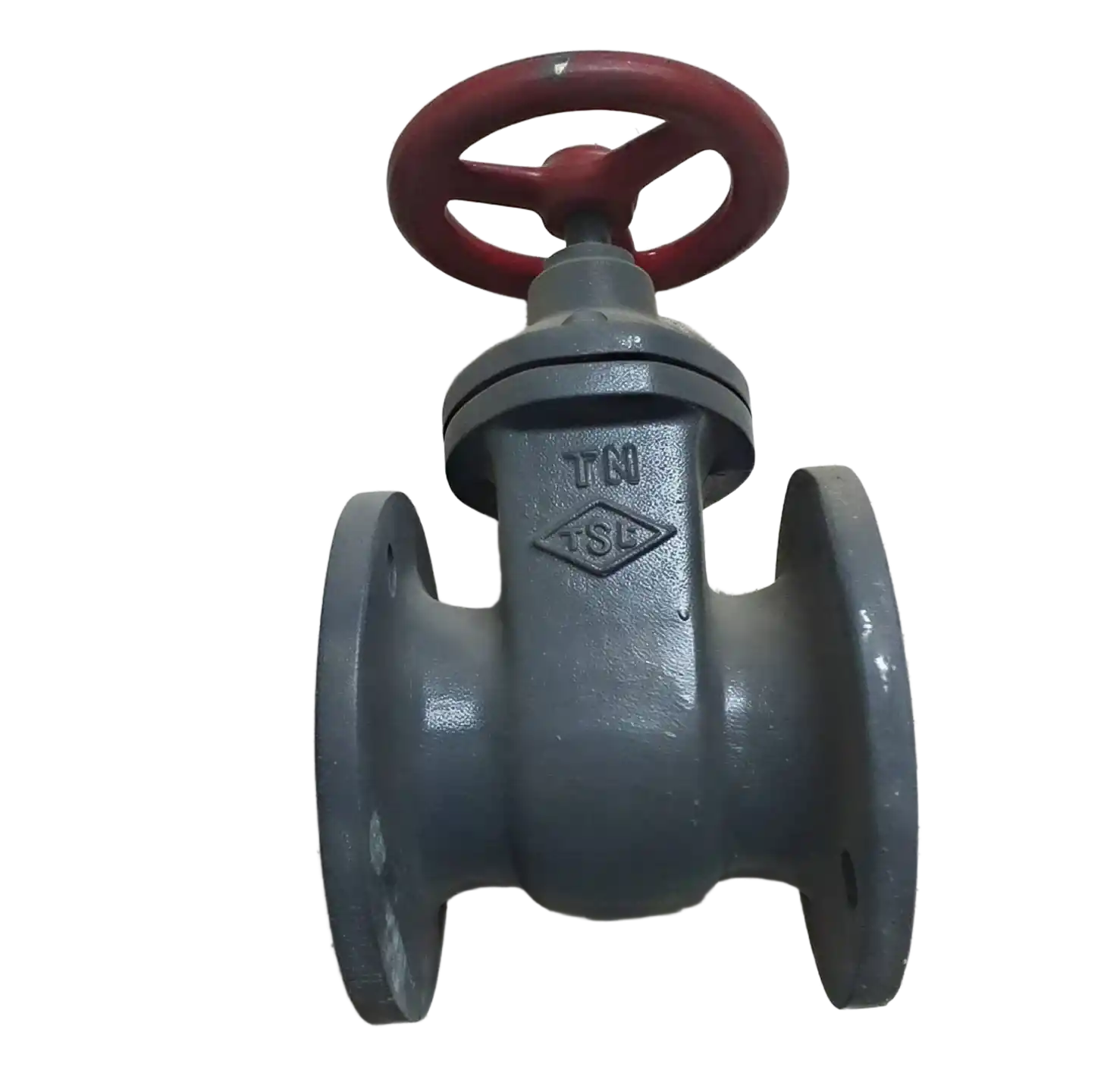

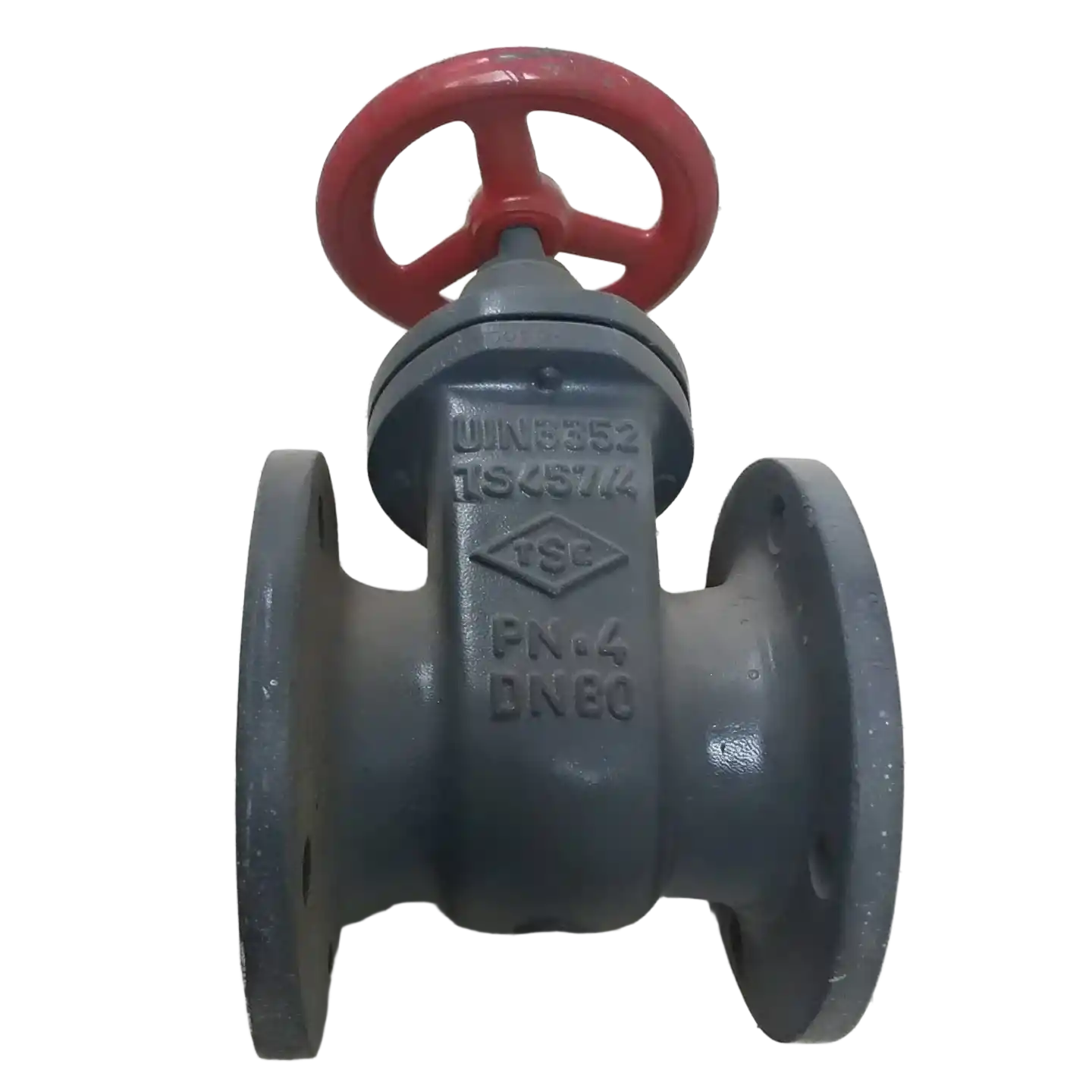

T.M. DN80 PN4 Tam Geçişli Sürgülü Vana Nedir ve Nasıl Çalışır?
T.M. DN80 PN4, 80 mm (3 inç) nominal çapa sahip, akışkanın geçişini dikey bir sürgü (klape) yardımıyla tam açık veya tam kapalı konumda kontrol eden düşük basınçlı bir tesisat elemanıdır.
Bu sürgülü vana, doğrusal hareket prensibiyle çalışır; el simidi çevrildiğinde vana mili, sürgüyü akış düzlemine dik olarak yukarı veya aşağı hareket ettirir. Tam geçişli (full bore) tasarımı sayesinde sürgü yukarı çekildiğinde akış yolu tamamen açılır, bu da boru hattındaki basınç kaybını neredeyse sıfıra indirir. PN4 basınç sınıfı, vananın 4 bar çalışma basıncına kadar güvenle sızdırmazlık sağladığını garanti eder.
Hangi İşlerde Kullanılır?
Genellikle tarımsal sulama sistemlerinde, düşük basınçlı su iletim hatlarında ve yerçekimi ile beslenen sıvı dağıtım şebekelerinde ana kesme vanası olarak görev yapar.
Tarımsal Sulama: Büyük çaplı boru hatlarında suyun kontrolü ve dağıtımı için tercih edilir.
Düşük Basınçlı Su Şebekeleri: Endüstriyel tesislerdeki 4 bar altı yardımcı su hatlarında kullanılır.
Depolama Tesisleri: Su depolarının çıkış hatlarında debiyi kısıtlamadan tam tahliye sağlamak amacıyla kurulur.
Atık Su Tahliyesi: Katı partikül içermeyen sıvı atıkların yerçekimi gücüyle taşındığı sistemlerde akışı durdurmak için uygundur.
Neden Bu Ürün Tercih Edilmeli?
T.M. DN80 PN4, rakiplerine göre daha düşük tork ile açma-kapama yapabilen hassas işlenmiş mil yapısı ve tam geçiş özelliği sayesinde enerji maliyetlerini düşüren bir performans sunar.
Birçok standart vana, akış yolunda daralmalar yaratarak pompalara ek yük bindirir. Bu sürgülü vana, hidrolik direnç oluşturmayan iç yapısı ile sistem verimliliğini korur. Özellikle pompa çıkışlarında ve uzun iletim hatlarında basınç düşümünü engellediği için daha düşük güçte pompa kullanımı mümkün hale gelir. Ayrıca, döküm gövdesi dış darbelere ve korozyona karşı yüksek direnç göstererek bakım maliyetlerini minimize eder.
Öne Çıkan Teknik Avantajlar
Performans: Akış hızı üzerinde kısıtlama yaratmaz, tam debi ile çalışma olanağı sunar.
Dayanıklılık: Gövde ve kapak, çevresel faktörlere dayanıklı GG25 veya GGG40 dökme demir malzemeden üretilmiştir.
Enerji Verimliliği: Hidrolik sürtünme kaybı oluşturmadığı için enerji tüketimini optimize eder.

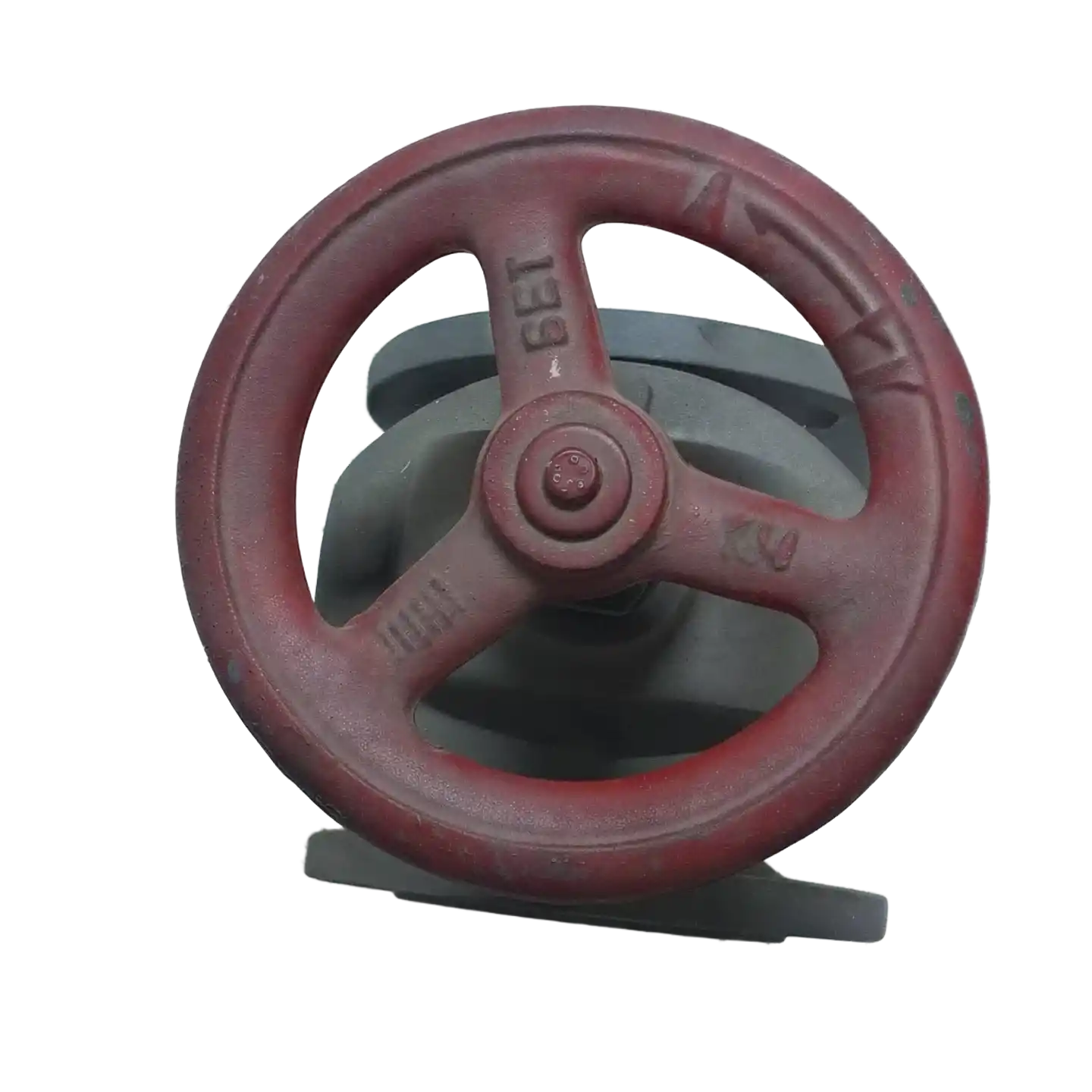

Kullanım Kolaylığı: Ergonomik volan tasarımı, yüksek basınç altında bile rahat kullanım sağlar.
Uzun Servis Ömrü: Değiştirilebilir sızdırmazlık elemanları sayesinde gövde ömrü boyunca ekonomik revizyon imkanı tanır.
Teknik Özellikler Tablosu
| Özellik | Teknik Detay |
| Nominal Çap (DN) | DN80 (3" / 80 mm) |
| Basınç Sınıfı (PN) | PN4 (Maksimum 4 Bar) |
| Bağlantı Tipi | Flanşlı (EN 1092-2 uyumlu) |
| Gövde Malzemesi | Dökme Demir (Cast Iron) |
| Klape / Sürgü | Sızdırmazlık garantili kaplama / Metal Metale |
| Kumanda Tipi | El Simidi (Volan) |
| Sızdırmazlık Sınıfı | Klas A (Sıvı Geçirmezlik) |
Uzmanından Kurulum ve Kullanım Tüyoları
Montaj sırasında flanşların karşılıklı tam hizalı olduğundan emin olun ve cıvataları "çapraz sıkma" yöntemiyle torklayarak conta üzerine eşit baskı uygulanmasını sağlayın.
Akış Yönü: Sürgülü vanalar çift yönlü çalışabilir, ancak vananın her iki yönde de sızdırmazlık sağladığından emin olmak için milin yukarı bakacak şekilde monte edilmesi önerilir.
Temizlik: Montaj öncesinde boru hattındaki kum, taş veya kaynak çapağı gibi partikülleri temizleyin; bu maddeler klape yatağına zarar vererek sızdırmazlığı bozabilir.
Kısma Yapmayın: Sürgülü vanalar sadece açma-kapama amaçlıdır; vanayı yarı açık bırakarak debi ayarı (regülasyon) yapmaya çalışmak klape titreşimine ve erken aşınmaya neden olur.
Periyodik Bakım: Vana uzun süre kapalı veya açık kalacaksa, milin sıkışmaması için 6 ayda bir en az bir kez açıp kapatın.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN65 PN4 (Alt Model) | DN80 PN4 (Bu Ürün) | DN100 PN4 (Üst Model) |
| Debi Kapasitesi | Orta | Yüksek | Çok Yüksek |
| Boru Hattı Uyumu | 2.5 inç | 3 inç | 4 inç |
| Ağırlık | Hafif | Dengeli | Ağır |
| Montaj Alanı | Dar alanlara uygun | Standart hatlar | Geniş alan gerektirir |
Mini Seçim Rehberi
Bu ürün kime uygundur? 3 inçlik su hatlarında tam debi isteyen çiftçiler, su deposu montajcıları ve düşük basınçlı endüstriyel su hattı kuran tesisatçılar için idealdir.
Bu ürün kime uygun değildir? Yüksek basınçlı (10-16 bar) buhar hatları, asidik kimyasal transferleri veya akış hızı ayarı yapılması gereken (gaz hatları vb.) sistemler için uygun değildir.
Sık Sorulan Sorular
1. DN80 PN4 sürgülü vana içme suyunda kullanılabilir mi?
Gövde içi epoksi kaplama sertifikasına sahipse içme suyunda güvenle kullanılabilir; standart döküm modeller genellikle tarımsal ve endüstriyel su için tercih edilir.
2. Vana neden tam sızdırmazlık sağlamaz?
Genellikle klape yatağına giren yabancı maddeler (kum, pas) buna sebep olur. Vanayı tamamen açıp yüksek hızlı akışla yatağı temizlemeyi deneyin.
3. Flanş bağlantısı için hangi conta kullanılmalıdır?
Su hatları için standart EPDM veya kauçuk contalar PN4 basınç seviyesinde mükemmel sonuç verir.
4. Mil sızıntısı nasıl önlenir?
Salmastra somununu hafifçe sıkarak sızıntıyı durdurabilirsiniz. Sızıntı devam ediyorsa salmastra ringlerinin yenilenmesi gerekir.
Güvenlik ve Bakım Önerileri
Aşırı Torktan Kaçının: Vanayı kapatırken el simidini aşırı zorlamak milin kırılmasına veya dişlerin sıyrılmasına yol açabilir.
Donma Riski: Kış aylarında vana gövdesi içindeki suyun donarak gövdeyi çatlatmaması için hat boşaltılmalı veya izolasyon yapılmalıdır.
Kimyasal Uyumu: Bu vana dökme demirdir; agresif kimyasallarla temas ettirilmemelidir.
Sektörel Teknik Uzmanlık Notu
Mekanik tesisat projelerinde DN80 ölçüsü, debi ve maliyet dengesinin en verimli olduğu "altın oran" ölçülerinden biridir. PN4 sınıfı sürgülü vanalar, özellikle yüksek basınç gerektirmeyen şebekelerde, ağır ve pahalı PN16 vanalar yerine kullanılarak proje maliyetlerini %30’a kadar düşürebilir. Günümüz mühendislik standartlarına göre, doğru basınç sınıfı seçimi sadece ekonomik değil, aynı zamanda sistemin ömür döngüsü (lifecycle) için en sürdürülebilir tercihtir.
