Bessey BAS-C9-4 Kompakt Makina Mengenesi Nedir ve Nasıl Çalışır?

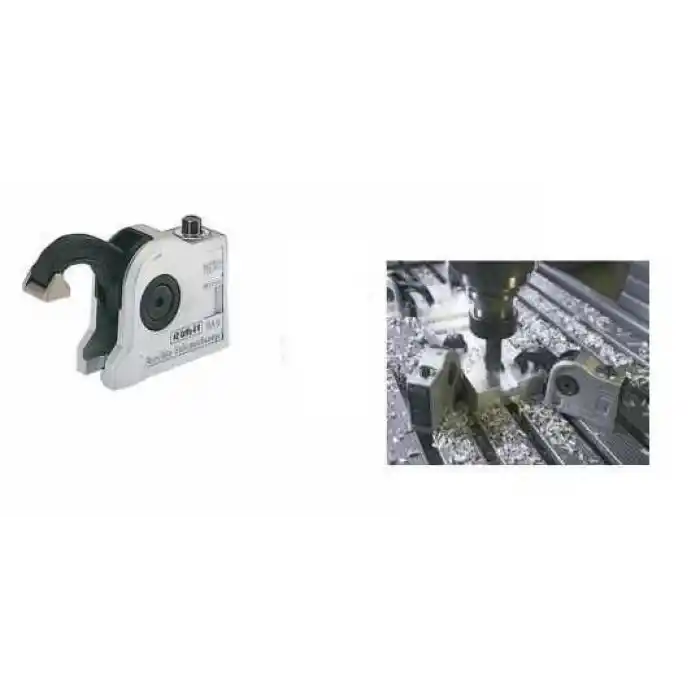

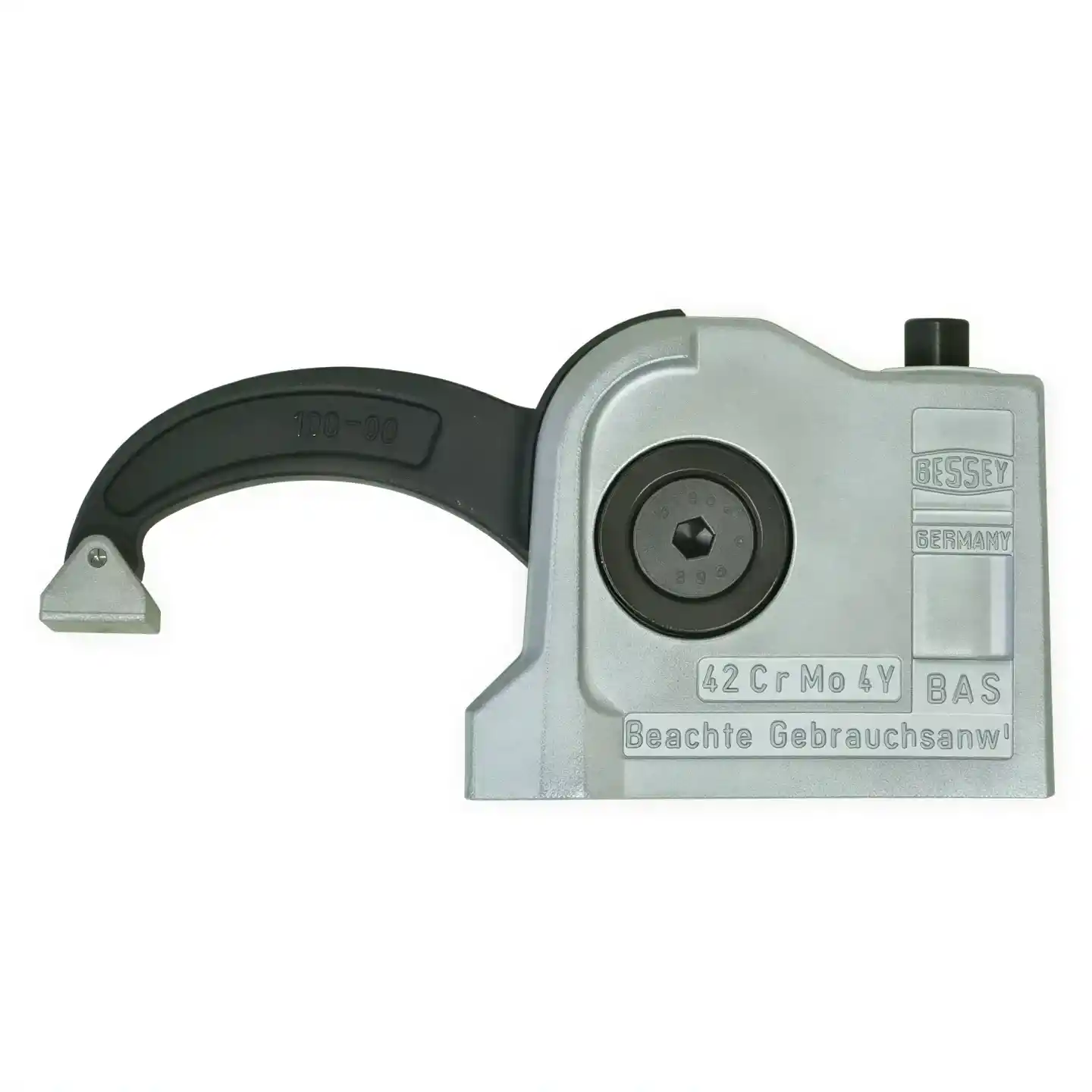

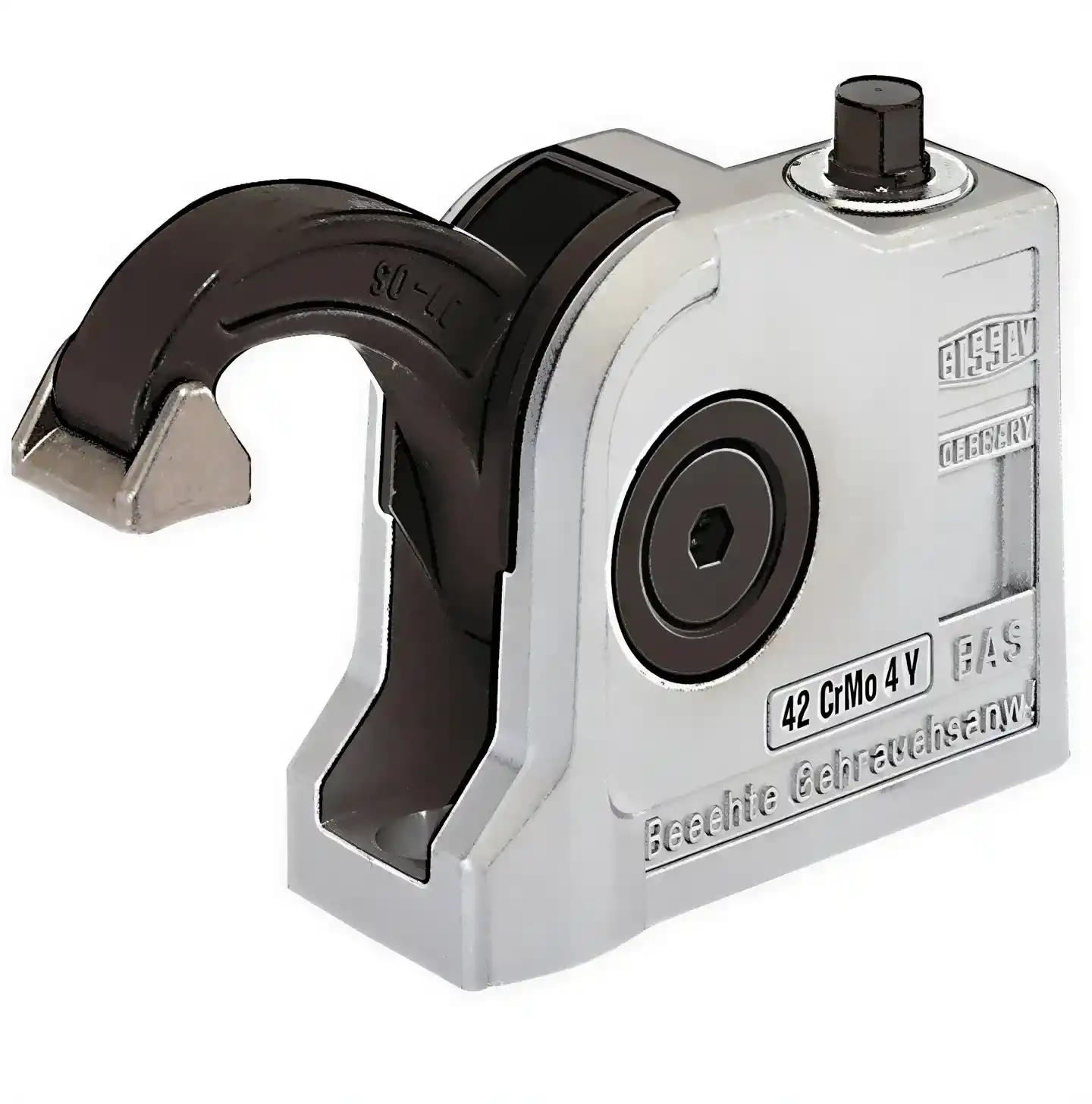

Bessey BAS-C9-4, CNC ve manuel freze tezgahlarındaki T-kanallarına doğrudan monte edilerek iş parçalarını dar alanlarda yüksek mukavemetle sabitleyen, gömme kafa yapısına ve mekanik sıkma koluna sahip kompakt bir makine tablası kelepçesidir.
İşleme merkezlerinde ve metal şekillendirme tezgahlarında en kritik unsurlardan biri, iş parçasının kesici takım kuvvetlerine karşı milimetrik bile oynamayacak şekilde sabitlenmesidir. Bessey BAS-C9-4 kompakt makina klempi, geleneksel büyük makine mengenelerinin aksine, tezgah yüzeyinde çok az yer kaplayarak kesici takımın parça üzerinde maksimum serbestlikle hareket etmesini sağlar. Mekanizma, alt gövdenin T-kanal cıvatasıyla sabitlenmesi ve ardından özel alaşımlı döküm çeneden oluşan baskı kolunun iş parçası üzerine indirilmesiyle çalışır. Sıkma vidası döndürüldüğünde, kaldıraç prensibiyle dikey ve yatay kuvvet aynı anda uygulanır; böylece parça hem aşağıya (tablaya) doğru bastırılır hem de yanlamasına kilitlenir. Bu çift yönlü kuvvet dağılımı, yüksek ilerleme hızlarında ve derin talaş kaldırma operasyonlarında vibrasyonu tamamen sönümler.
Endüstriyel Üretimde Bessey BAS-C9-4 Hangi İşlerde Kullanılır?
Bu yüksek performanslı sıkma elemanı; CNC frezeleme, döküm parça tesviyesi, hassas kalıp imalatı ve kaynak fikstürleme süreçlerinde iş parçalarının hızlı ve emniyetli bir şekilde sabitlenmesi amacıyla kullanılır.

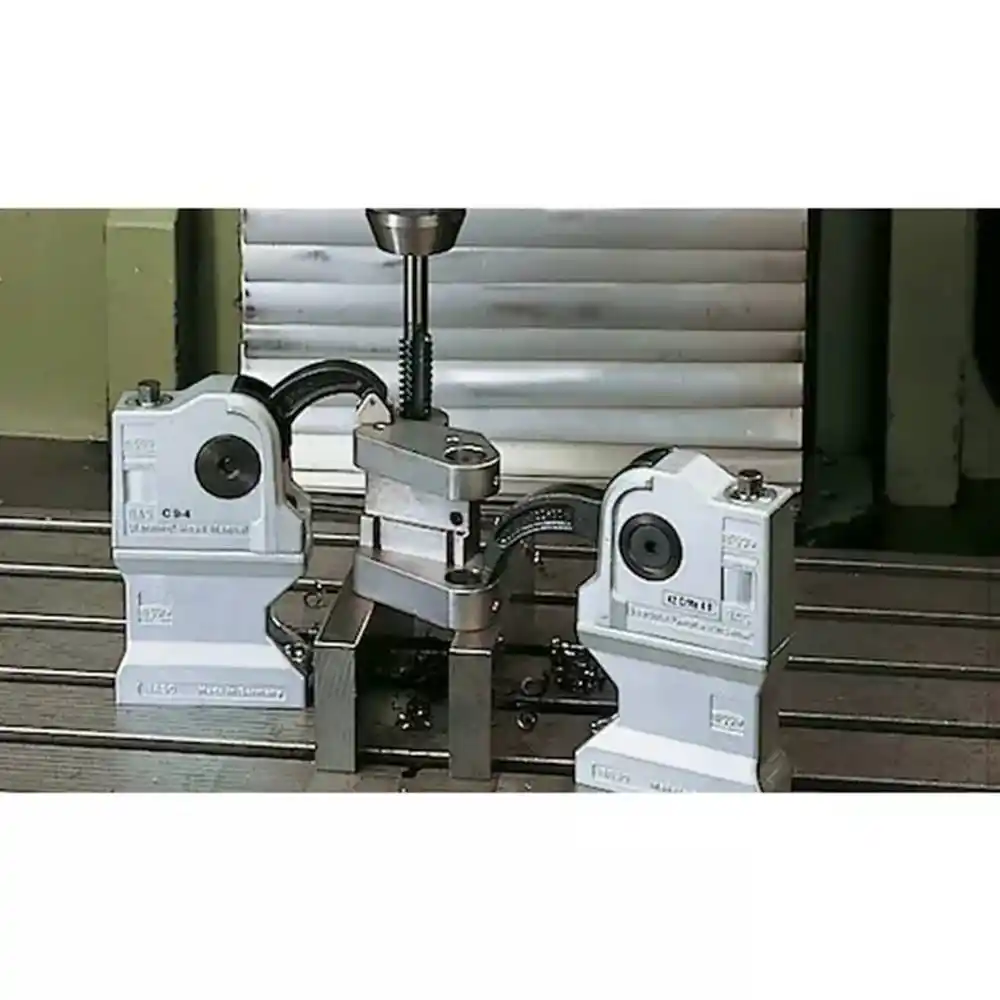

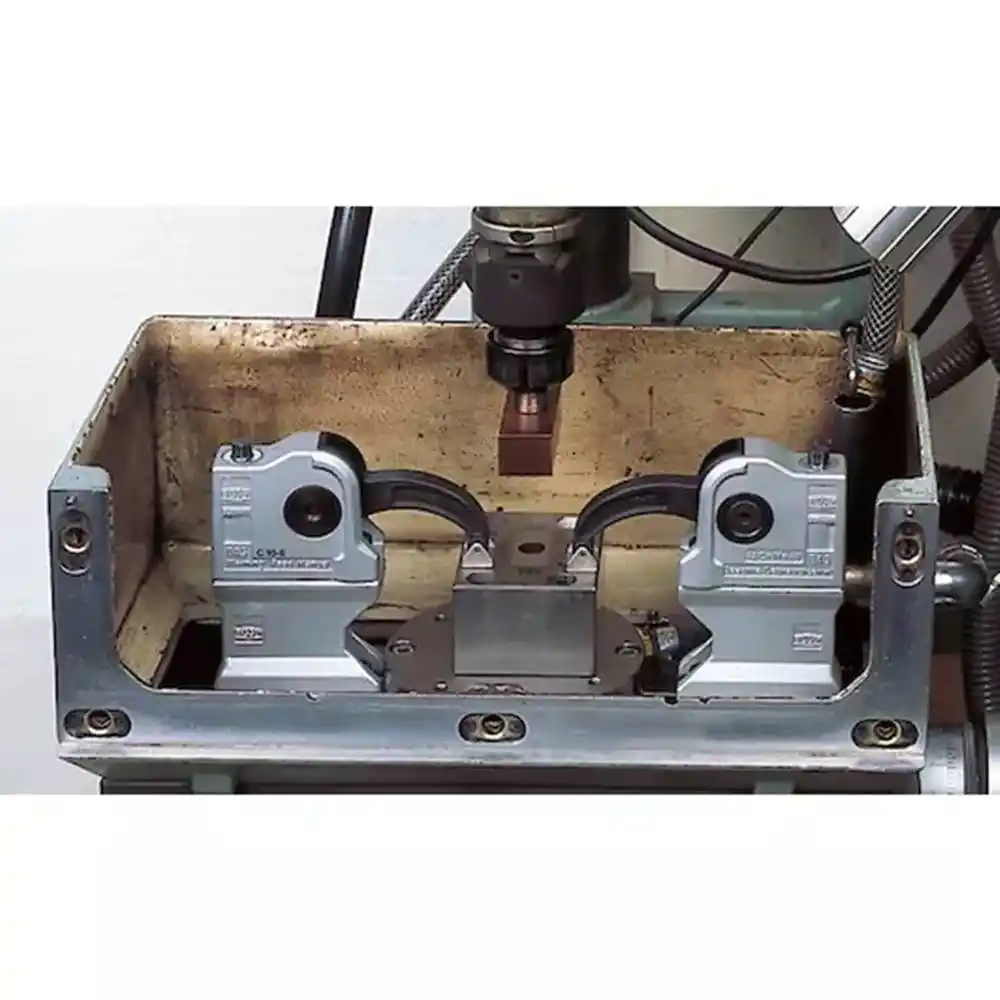

CNC Freze ve İşleme Merkezleri: Çok eksenli dik işlem merkezlerinde, parça kenarlarına yakın bölgelerin kesici takım tarafından engellenmeden işlenmesi gereken hassas frezeleme operasyonlarında,
Kalıp İmalatı ve Hassas Maça İşleme: Karmaşık geometrilere sahip kalıp bloklarının, insertlerin ve maça parçalarının tablada rijit bir şekilde konumlandırılmasında ve yüzey taşlama süreçlerinde,
Ağır Sanayi ve Döküm Parça İşleme: Otomotiv veya makine sanayi için üretilen döküm gövdelerin, kaynak dikişi temizliği, delik delme ve kılavuz çekme işlemleri esnasında yüksek torklu kesme kuvvetlerine karşı sabitlenmesinde,
Hassas Fikstür ve Aparat Tasarımı: Seri üretim hatlarında parçaların hızlı sökülüp takılmasını gerektiren özel tasarım kaynak ve montaj fikstürlerinde kompakt sabitleme noktası olarak,
Seri Havacılık ve Savunma Sanayii Parça Üretimi: Alüminyum veya titanyum alaşımlı kritik gövde bileşenlerinin bükülme veya esneme yapmadan, yapısal bütünlüğünü koruyarak hassas toleranslarla işlenmesinde kullanılır.
Neden Bessey BAS-C9-4 Makina Klempi Tercih Edilmeli?
Bessey BAS-C9-4, standart kaba mengenelerin sunduğu geniş yer kaplama ve kesici takımın kafa kısmına çarpma riskini, ultra kompakt gövde mimarisi ve yüksek torklu baskı gücüyle çözüme kavuşturur.
Konvansiyonel tezgah mengeneleri iş parçasını iki çene arasında sıkıştırırken hem parça yüksekliğini artırır hem de tezgah üzerinde devasa bir alanı işgal eder. Bu durum, özellikle kısa kesici takımlarla çalışırken veya parça kenarlarında açılı işlemler yaparken takımın mengeneye çarpmasına ve ciddi mil hasarlarına yol açar. Bessey BAS-C9-4 kompakt makina mengenesi, optimize edilmiş gömme kafa ve açık montaj deliği tasarımıyla bu operasyonel kör noktayı ortadan kaldırır. Parçayı üstten ve yan taraftan doğrudan tablaya kilitleyerek, kesici ucun 360 derece serbestlikle parça üzerinde gezinmesini sağlar. Ayrıca, rakiplerinin standart vidalı sistemlerinde zamanla oluşan diş aşınması ve sıkma kuvveti kaybı problemi, Bessey’in ısıl işlem görmüş özel çelik gövdesi ve sertleştirilmiş mekanik parçaları sayesinde tamamen elimine edilmiştir; bu da üretimde duruş sürelerini sıfıra indirir.
Öne Çıkan Teknik Avantajlar ve Kullanıcı Faydaları
Ürünün kompakt boyutları içindeki muazzam sıkma kuvveti, aşınmaya dirençli döküm gövdesi ve hiyerarşik kuvvet dağılım mekanizması imalat süreçlerinde benzersiz bir operasyonel verimlilik sunar.
Performans (Yüksek Rijitlik ve Sıkma Kuvveti): Küçük gövdesine rağmen 16.000 N'a kadar ulaşan yüksek sıkma kuvveti sayesinde, ağır talaş kaldırma operasyonlarında bile parçanın mikro düzeyde dahi esnemesini veya kaymasını engeller.
Dayanıklılık (Sertleştirilmiş Özel Çelik Şasi): Bessey laboratuvarlarında geliştirilen özel alaşımlı döküm gövde ve sertleştirilmiş çelik elemanlar, yüksek darbe yüklerine ve aşındırıcı bor yağı veya soğutma sıvısı kimyasallarına karşı ömür boyu korozyon direnci sunar.
Verimlilik (Hızlı Parça Değişim Döngüsü): Akıllı vida ve baskı kolu tasarımı, operatörün saniyeler içinde parçayı çözmesini ve yenisini bağlamasını sağlayarak seri üretim hatlarında hazırlık sürelerini minimize eder ve tezgah verimliliğini artırır.

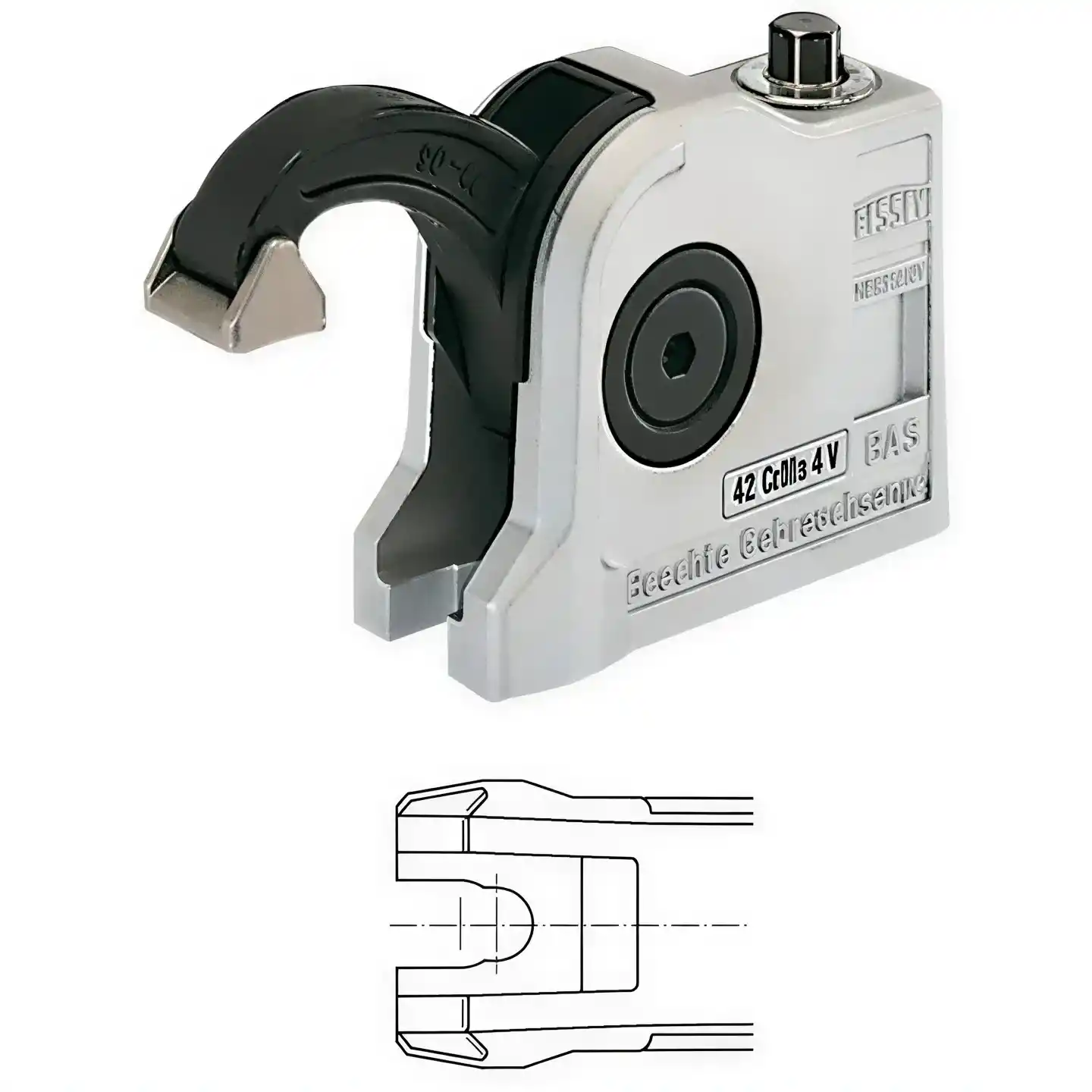

Kullanım Kolaylığı (Açık Montaj Deliği Avantajı): Açık sabitleme deliği yapısı, klempi T-kanalından tamamen sökmeden sadece cıvatayı gevşeterek geriye çekmeyi ve parçayı rahatça hattan almayı mümkün kılar.
Uzun Servis Ömrü (Bakım Gerektirmeyen Kapalı Sıkma Yapısı): Talaş ve metal tozlarının sıkma dişlerine girmesini engelleyen korumalı mekanik tasarım, diş sıyırma riskini önleyerek cihazın uzun yıllar ilk günkü hassasiyetinde çalışmasını sağlar.
Bessey BAS-C9-4 Teknik Özellikler Tablosu
Aşağıda yer alan mühendislik veri tablosu; Bessey BAS-C9-4 kompakt modelinin sıkma kapasitesi, kuvvet oranları, boyutsal ölçüleri ve yapısal fonksiyonlarını şeffaf fabrika verileriyle sunmaktadır.
| Teknik Özellik Kriteri | Fabrika Mühendislik Verisi ve Donanım Detayları |
| Ürün Model Kodu | Bessey BAS-C9-4 |
| Sıkma Kuvveti Kapasitesi | Maksimum 16.000 N (16 kN) Rijit Kilitleme |
| Sıkma Yüksekliği | 40 mm ila 90 mm Ayarlanabilir Aralık |
| Boğaz Derinliği | 40 mm (İçten İçe Baskı Mesafesi) |
| Montaj Tipi | T-Kanalı Uyumlu Açık Sabitleme Deliği (C-Tipi Flanş) |
| Gövde Malzemesi | Isıl İşlem Görmüş Özel Alaşımlı GGG Döküm ve Çelik |
| Sıkma Vidası Ölçüsü | M10 Standart Ağır Hizmet Dişi |
| Ürün Net Ağırlığı | ~1.30 kg (Hafif ve Portatif Endüstriyel Yapı) |
| Koruma ve Kaplama | Oksidasyona ve Bor Yağına Dayanıklı Özel Yüzey Kaplaması |
| Fonksiyonlar | Çift Yönlü Baskı (Aşağı ve İleri), Hızlı Geri Çekme |
Uzmanından Tezgah Montajı ve Doğru Kullanım Tüyoları
Klempten maksimum rijitlik elde etmek için T-kanal cıvatasının tork değerine dikkat edilmeli, sıkma yüzeyi ile parça arasına talaş girmesi engellenmelidir.
T-Kanal Cıvatasının Doğru Konumlandırılması: BAS-C9-4'ü tezgah tablasına sabitlerken, sabitleme cıvatasının T-kanalına tam oturduğundan ve klempe dik bir açıyla bağlandığından emin olun. Eğik montajlar sıkma esnasında kasıntıya ve kuvvet kaybına yol açar.
Açık Delik Tasarımından Faydalanma (Hızlı Kurulum): Seri üretimde parçayı çıkartırken T-cıvatasını tamamen sökmeyin. Cıvatayı sadece 1-2 tur gevşetip BAS-C9-4 klempi "C" biçimli açık deliği sayesinde geriye doğru kaydırın. Bu pratik yöntem, parça değişim sürenizi %60 oranında kısaltacaktır.
Yüzey Temizliği ve Talaş Kontrolü: Sıkma pabucunun alt yüzeyi ile iş parçasının temas ettiği nokta arasında sert talaş veya çapak kalmamasına dikkat edin. Arada kalan talaşlar, yüksek baskı altında parçanın yüzeyinde kalıcı ezilmelere veya işleme esnasında mikro vibrasyonlara neden olabilir.
Makine Tablası Kelepçeleri Segment Performans Karşılaştırması
Aşağıdaki endüstriyel karşılaştırma matrisi; BAS-C9-4 modelinin, daha düşük kapasiteli kompakt modeller ve ağır sanayi tipi yüksek gövdeli üst segment klemp elemanları arasındaki farklarını gösterir.
| Operasyonel Parametreler | Bessey BAS-CB10-6 (Alternatif Model) | Bessey BAS-C9-4 (Bu Model) | Bessey BAS-E10-9 (Üst Model) |
| Maksimum Sıkma Kuvveti | 12.000 N | 16.000 N (Dengeli Güç) | 25.000 N (Ultra Ağır Sıkma) |
| Sıkma Yüksekliği | 60 mm (Sabit Kapalı Delik) | 40 - 90 mm (Esnek Açık Delik) | 90 - 150 mm (Yüksek Gövde) |
| Montaj Esnekliği | Kapalı Delik (Sökerek Çıkarma) | Açık Delik (Kaydırarak Çıkarma) | Kapalı Ağır Hizmet Flanşı |
| Ürün Ağırlığı | ~1.00 kg | ~1.30 kg (Ergonomik Tasarım) | ~2.50 kg (Ağır Yapı) |
| Hassas Alan Uyumluluğu | Çok Yüksek | Mükemmel (Optimize Boyut) | Orta (Geniş Alan Gerektirir) |
Mini Seçim Rehberi: Bessey BAS-C9-4 Kimler İçin Uygun?
Bessey BAS-C9-4; CNC dik işlem tezgahlarında dar alanda yüksek hassasiyetle parça işleyen atölyeler için idealken, devasa döküm blokları işleyen ağır dövme fabrikaları için tamamlayıcı üründür.
Şunlar İçin Kesinlikle Uygun (Doğru Tercih):
CNC dik işleme merkezlerinde kısa takımlarla çalışan ve takım çarpma riskini sıfırlamak isteyen kalıp ve parça imalatçıları,

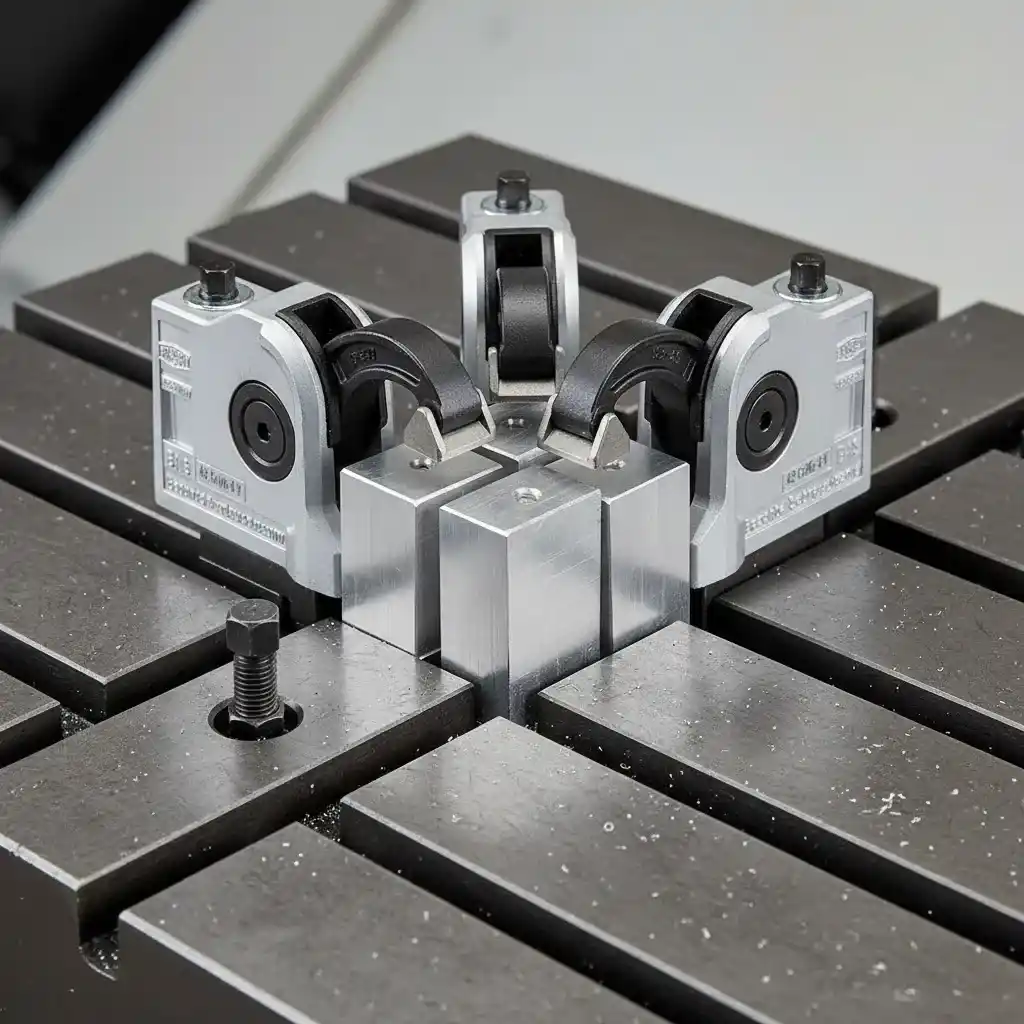

Aynı tezgah tablası üzerinde birden fazla küçük iş parçasını yan yana dizerek tek seferde yüksek verimli üretim yapmak isteyen seri imalatçılar,
Hafif ve orta ölçekli metal, alüminyum, pirinç parçaların hassas toleranslarla işlenmesinde rijit bir sabitleme arayan profesyoneller.
Şunlar İçin Uygun Değildir (Alternatif Çözümlere Yönelin):
Makina Mengeneleri ve Sıkma Elemanları Hakkında Sıkça Sorulan Sorular
Bu teknik bölümde; Bessey BAS-C9-4 modelinin sıkma torku, T-kanal uyumluluğu ve vibrasyon sönümleme yetenekleri hakkında en çok merak edilen sorular yanıtlanmıştır.
1. Bessey BAS-C9-4 hangi T-kanal ölçüleriyle uyumludur?
Ürün standart olarak M10 cıvata ve sabitleme altyapısı ile gelir. Uygun T-kanal somunları kullanılarak 12 mm, 14 mm ve 16 mm endüstriyel tezgah T-kanallarına kolayca adapte edilebilir. Montaj esnekliği son derece yüksektir.
2. Açık montaj deliği yüksek kuvvet altında klembin yerinden kaymasına neden olur mu?
Hayır, kesinlikle olmaz. Bessey'in patentli alt gövde geometrisi ve sertleştirilmiş tırtıllı taban yapısı, T-cıvatası torklandığında tabla yüzeyine kilitlenir. 16.000 N'luk maksimum sıkma kuvvetinde dahi geriye doğru kayma veya esneme teknik olarak engellenmiştir.
3. Bu klempi elektrikli veya pnömatik tork anahtarlarıyla sıkabilir miyiz?
Bessey BAS serisi mekanik el aletleri, manuel alyan veya tork anahtarlarıyla sıkılmak üzere optimize edilmiştir. Darbeli pnömatik somun sıkma makinelerinin aşırı ve kontrolsüz tork darbe dalgaları vida dişlerine zarar verebileceğinden, hassas mekanik el anahtarları veya kontrollü tork anahtarlarının kullanımı önerilir.
4. Yüksek devirli frezelemede oluşan vibrasyon sıkma vidasının gevşemesine yol açar mı?
Hayır. Sıkma mekanizmasında kullanılan özel helis açılı trapez veya metrik vida yapısı ve metal yüzeylerin sürtünme katsayısı, vibrasyon kaynaklı gevşemeleri önleyecek şekilde kendi kendini kilitleyen mühendislik yapısına sahiptir.
Güvenlik Standartları ve Periyodik Makine Klempi Bakımı
İş parçalarının fırlama riskini önlemek için sıkma vidası periyodik olarak kontrol edilmeli ve mekanik eklem noktaları talaş tozlarından arındırılarak ince yağla yağlanmalıdır.
Tezgah içinde çalışan soğutma sıvıları ve bor yağları, zamanla kuruyarak mekanik kısımlarda yapışkan bir tabaka oluşturabilir veya ince metal tozlarını sıkma mekanizmasına hapsedebilir. Güvenli bir işletim için her çalışma haftasının sonunda BAS-C9-4 klempi basınçlı hava ile temizlenmeli ve hareketli mafsal noktalarına birkaç damla yüksek nitelikli ince makine yağı damlatılmalıdır. Sıkma vidasının dişlerinde aşınma veya çapaklanma olup olmadığı gözle kontrol edilmelidir. İş güvenliği açısından, kesme işlemi başlamadan önce klembin parça üzerindeki baskı noktası ve sabitleme cıvatasının sıkılığı operatör tarafından manuel olarak son kez kontrol edilmelidir.
Sektörel Teknik Uzmanlık Notu
Bessey BAS-C9-4, üretim hatlarında parça kurulum sürelerini azaltarak tezgah verimliliğini artıran ve işleme kalitesini doğrudan yükselten profesyonel bir endüstriyel yatırımdır.
