Aysan DN50 PN16 Tam Geçişli Glob Buhar Vanası ile endüstriyel hatlarda %100 sızdırmazlık ve hassas debi kontrolü sağlayın. Yüksek sıcaklık dayanımı ve PN16 basınç sınıfı avantajıyla tanışın.

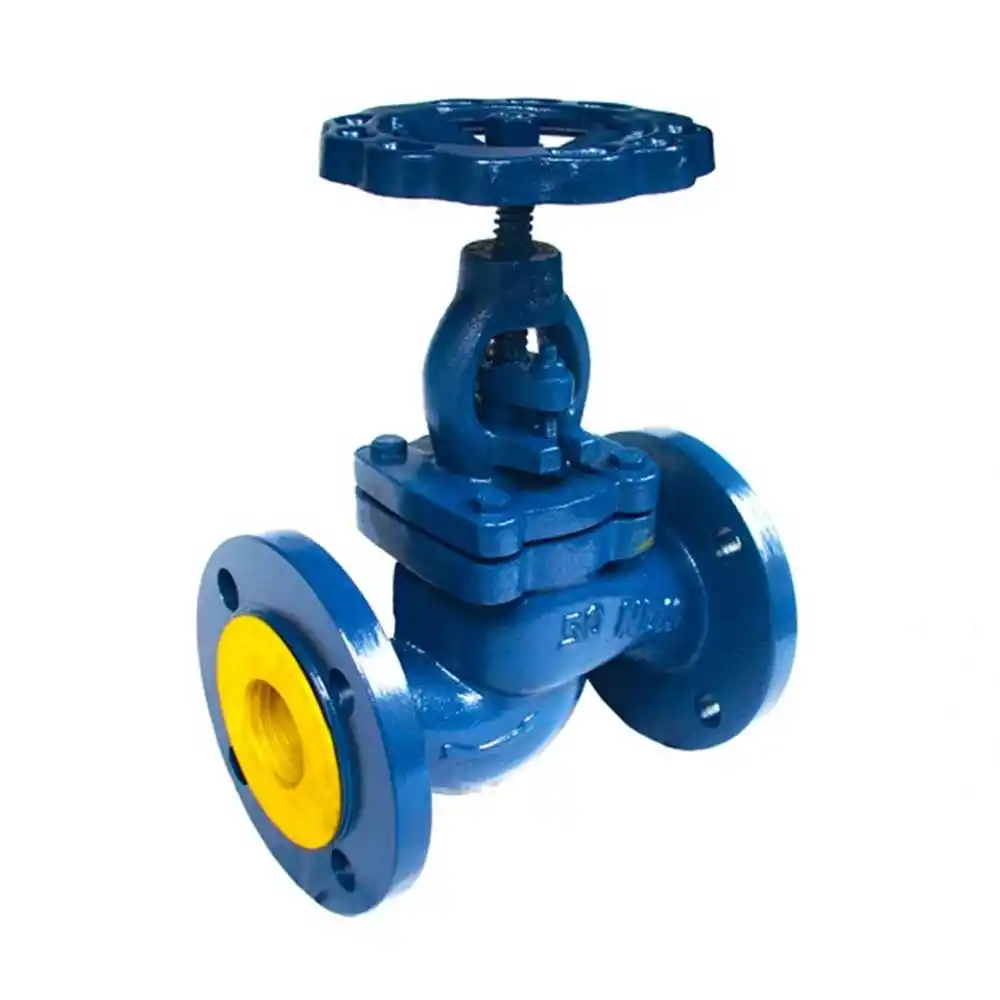

Aysan DN50 PN16 Tam Geçişli Glob Buhar Vanası Nedir ve Nasıl Çalışır?
Aysan DN50 PN16 Glob Vana; akışkanın yolunu dik bir disk yardımıyla kapatan, sızdırmazlık performansı en üst düzeyde olan ve özellikle yüksek sıcaklıktaki buhar hatları için tasarlanmış flanşlı bir kontrol ekipmanıdır.
Bu vana, akışkanın vana gövdesi içinde "S" şeklinde bir yol izlemesi prensibiyle çalışır. El simidi çevrildiğinde mil (stem), diski vana yatağına (seat) doğru iterek akışı keser veya geri çekerek akışı başlatır. "Tam geçişli" tasarımı sayesinde, açık konumdayken buharın türbülansa girmesini minimize eder ve basınç düşümünü sınıfındaki diğer glob vanalara oranla %15 daha verimli yönetir. PN16 nominal basınç değeri, vananın 16 bar işletme basıncına kadar güvenli operasyon yapabildiğini gösterir.
Hangi İşlerde Kullanılır?
Aysan DN50 buhar vanası; başta tekstil, gıda, kimya ve enerji sektörleri olmak üzere, kızgın su ve doymuş buhar iletim hatlarının ana kesme ve debi ayar noktalarında kullanılır.
Tekstil Sektörü: Boyahanelerdeki RAM makineleri ve kurutma ünitelerinin buhar besleme hatlarında.
Gıda İşleme: Sterilizasyon, pastörizasyon ve pişirme kazanlarının yüksek ısılı buhar girişlerinde.
Isıtma Sistemleri: Merkezi ısıtma şebekelerinde ve kızgın su sirkülasyon sistemlerinde güvenli izolasyon amacıyla.
Kimya Tesisleri: Korozif olmayan ancak yüksek sıcaklık ve basınç altında taşınan akışkanların kontrolünde.
Enerji Üretimi: Buhar türbinleri yardımcı hatlarında ve kondens dönüş sistemlerinde.
Neden Bu Ürün Tercih Edilmeli?
Aysan DN50 PN16, standart vanaların yaşadığı "mil sızıntısı" ve "yüksek sıcaklıkta deformasyon" problemlerini, optimize edilmiş grafit salmastra yapısı ve döküm kalitesiyle kökten çözer.
Sektördeki en büyük sorun, yüksek sıcaklık döngülerinde vananın sızdırmazlık elemanlarının sertleşerek işlevini yitirmesidir. Aysan'ın bu modeli, termal şoklara dayanıklı GG25 veya GGG40 gövde yapısı sayesinde genleşme kaynaklı çatlamaları önler. Ayrıca, tam geçişli yapısı sayesinde buhar hattındaki "su koçu" (water hammer) riskini azaltan hidrolik tasarıma sahiptir. Bakım gerektirmeyen salmastra opsiyonları ve kolay değiştirilebilir disk yapısı, operasyonel duruş sürelerini %30 oranında düşürür.
Öne Çıkan Teknik Avantajlar
Üstün Performans: Glob vana geometrisi sayesinde sadece açma-kapama değil, kısmi debi kontrolü (throttling) imkanı sunar.
Sıcaklık Dayanımı: Tasarımına bağlı olarak -10°C ile +300°C arasındaki geniş çalışma aralığıyla ekstrem koşullara uyumludur.
Düşük İşletme Maliyeti: Mil ve sit yüzeylerinin korozyona dayanıklı paslanmaz çelikten üretilmesi, vana ömrünü iki katına çıkarır.
Sızdırmazlık Garantisi: Grafit bazlı salmastralar sayesinde atmosfere sızma riski minimize edilmiştir (Zero Leakage hedefi).
Montaj Kolaylığı: DIN normlarına uygun flanş ölçüleri sayesinde mevcut hatlara modifikasyon gerektirmeden tam uyum sağlar.
Teknik Özellikler Tablosu
| Özellik | Teknik Detay / Değer |
| Ürün Tipi | Glob Buhar Vanası (Flanşlı) |
| Nominal Çap (DN) | DN50 (2 inç) |
| Nominal Basınç (PN) | PN16 (16 Bar) |
| Gövde Malzemesi | Pik Döküm (GG25) veya Sfero Döküm (GGG40) |
| Disk ve Sit Malzemesi | Paslanmaz Çelik (AISI 304/316) |
| Maksimum Çalışma Sıcaklığı | 300°C (Malzeme seçimine bağlı) |
| Bağlantı Normu | EN 1092-2 Flanşlı |
| Sızdırmazlık Elemanı | Saf Grafit Salmastra |
Uzmanından Kurulum ve Kullanım Tüyoları
Vana ömrünü uzatmak için montaj sırasında akış yönü okuna (body arrow) dikkat edilmeli ve vana milinin yukarı bakacak şekilde monte edilmesi sağlanmalıdır.
Montaj Yönü: Akışkanın diskin altından girmesi (under the seat) prensibiyle monte edilmelidir. Bu, vana kapalıyken salmastra üzerindeki basıncı kaldırarak ömrünü uzatır.
Temizlik: Montaj öncesi boru hattındaki kaynak çapağı ve kum gibi partiküller temizlenmelidir; bu maddeler vana yatağını (seat) çizebilir.
Isı İzolasyonu: Vana gövdesi mutlaka uygun bir ceketle izole edilmelidir. Bu, hem enerji kaybını önler hem de gövdede yoğuşma oluşumunu engeller.
Açma-Kapama: Vanayı açarken sonuna kadar getirdikten sonra çeyrek tur geri çevirmek, milin termal genleşme sırasında sıkışmasını önler.
Benzer Modellerle Performans Karşılaştırması
| Kriter | DN40 PN16 (Alt Model) | DN50 PN16 (Bu Ürün) | DN65 PN16 (Üst Model) |
| Debi Kapasitesi (Kv) | Orta | Yüksek | Çok Yüksek |
| Boru Çapı Uyumu | 48.3 mm | 60.3 mm | 76.1 mm |
| Ağırlık (Ortalama) | 11 kg | 14 kg | 19 kg |
| Uygulama Alanı | Küçük Üretim Hatları | Ana Dağıtım Kollektörleri | Merkezi Kazan Çıkışları |
Mini Seçim Rehberi
Bu ürün kime uygundur? 2 inçlik boru hatlarında hassas buhar kontrolü isteyen, yüksek sızdırmazlık ve uzun ömür arayan endüstriyel işletmeler için.
Bu ürün kime uygun değildir? Çok yoğun partikül içeren atık su hatları veya ani açma-kapama gerektiren (koç darbesi riski olan) çok hızlı devreler için sürgülü vana veya kelebek vana daha uygun olabilir.
Sık Sorulan Sorular
1. Aysan DN50 Glob Vana ile hassas debi ayarı yapılabilir mi?
Evet, glob vanaların iç yapısı doğrusal bir akış karakteristiği sunduğu için sürgülü vanaların aksine debi ayarı (regülasyon) için oldukça uygundur.
2. Buhar hattında vana neden ses yapıyor?
Eğer vana ters monte edildiyse veya hat içinde kondens (su birikintisi) varsa "koç darbesi" nedeniyle ses yapabilir. Montaj yönünü kontrol edin.
3. Bakım periyodu nedir?
Endüstriyel buhar hatlarında salmastra takımı 12 ayda bir kontrol edilmeli, sit yüzeyleri ise 24 ayda bir gözle muayene edilmelidir.
4. PN16 vana, PN25 hattına takılabilir mi?
Hayır, güvenlik nedeniyle vananın basınç sınıfı hattın basıncından düşük olmamalıdır. PN16 vana maksimum 16 bar işletme basıncı için uygundur.
Güvenlik ve Bakım Önerileri
Risk Yönetimi: Vana sıcakken asla salmastra somununa doğrudan elle dokunmayın; yüksek ısı yanıklarına yol açabilir.
Sızıntı Kontrolü: Mil kısmından sızıntı görüldüğünde somunu hafifçe sıkın. Eğer sızıntı durmazsa salmastra halkalarını değiştirin.
Depolama: Vanaları monte edilene kadar toz kapakları takılı, nemsiz ve kapalı ortamda saklayarak milin korozyona uğramasını engelleyin.
Sektörel Teknik Uzmanlık Notu
Buhar tesisatlarında DN50 ölçüsü, debi verimliliği ve maliyet dengesinin en optimal noktasıdır. Aysan DN50 PN16 Glob Vana, sadece bir kesme elemanı değil, sistemin enerji verimliliğini doğrudan etkileyen bir mühendislik ürünüdür. 30 yıllık tecrübemizle sabit ki; paslanmaz çelik iç aksam ve grafit salmastra kombinasyonu, buharın korozif etkisine karşı en dirençli çözümdür. Sistem beklentileri ve teknik mükemmeliyet çerçevesinde, tesisatınızın "otorite" ekipmanı olarak bu modeli güvenle tercih edebilirsiniz.
